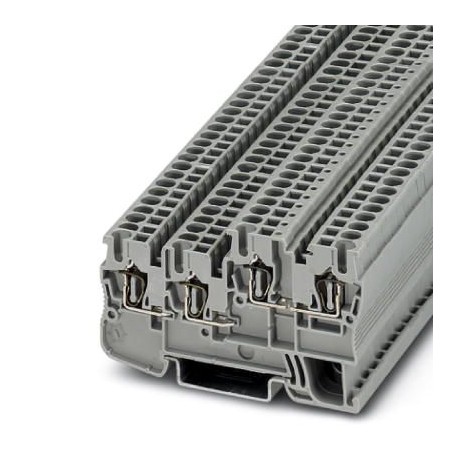

STIO 2,5/3-2B/L 3209015 PHOENIX CONTACT Morsetti per sensori e attuatori
STIO 2,5/3-2B/L
3209015
PHOENIX_CONTACT
Morsetti per sensori e attuatori
Morsettiera per rivelatori/attuatori, tensione nominale: 250 V, corrente nominale: 18 A, numero di collegamenti: 4, tipo di collegamento: Collegamento a molla, Sezione di dimensionamento: 2,5 mm², sezione: 0,08 mm² - 4 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > Morsettiera sensore / attuatore
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3209015 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE2117 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 160 (C_1_2017) |
| GTIN | 4046356143325 |
| Peso per pezzo (confezione esclusa) | 9,200 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | TR (Turchia) |
Generalità
| Numero di piani | 2 |
|---|---|
| Numero collegamenti | 4 |
| Sezione nominale | 2,5 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,77 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 18 A |
| Corrente di carico massima | 18 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale UN | 250 V |
| Parete laterale aperta | Sì |
| Specifica di prova protezione antinfortunistica | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 4,8 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 1,5 kV |
| Prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 0,08 mm² / 0,1 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 0,08 mm² |
| Valore nominale forza d'estrazione | 5 N |
| Prova di trazione sezione del conduttore | 2,5 mm² |
| Valore nominale forza d'estrazione | 50 N |
| Prova di trazione sezione del conduttore | 4 mm² |
| Valore nominale forza d'estrazione | 60 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 35 |
| Valore nominale | 1 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 3,2 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 2,5 mm² |
| Corrente di breve durata | 0,3 kA |
| Risultato prova di invecchiamento | Controllo superato |
| Prova di invecchiamento per cicli di temperatura morsetti componibili senza viti | 192 |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec.; UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A3 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141128eCl@ss 8.027141128eCl@ss 9.027141128
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.08 mm² |
| corrente nominale In (EF008250) | 18 A |
| tensione nominale (EF000228) | 250 V |
| numero di piani (EF002659) | 2 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| piani interni esclusi con ponte (EF002661) | No |
| tipo di collegamento elettrico 1 (EF002526) | connessione a clip |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a molla |
| modo di montaggio (EF000003) | altro |
| collegabile trasversalmente (EF005717) | Sì |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 5.2 mm |
| altezza (EF000040) | 75 mm |
| profondità (EF000049) | 44.5 mm |
| colore (EF000007) | grigio |
| con collegamento PE (EF002534) | No |
| con collegamento schermato (EF002535) | No |
| funzione di separazione (EF006183) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3209015-STIO 2,5/3-2B/L | 112 Kbytes |
|
