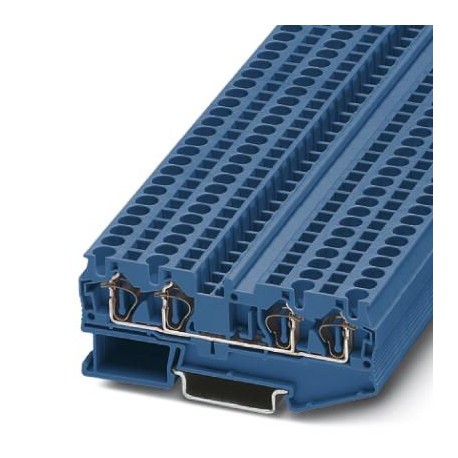

ST 4-QUATTRO BU 3031458 PHOENIX CONTACT Morsetto passante
ST 4-QUATTRO BU
3031458
PHOENIX_CONTACT
50
Morsetto passante
Morsetto passante, tensione nominale: 800 V, corrente nominale: 32 A, numero di collegamenti: 4, tipo di collegamento: Collegamento a molla, 1° piano, Sezione dimensionale: 4 mm², sezione: 0,08 mm² - 6 mm², tipo di installazione: NS 35/7,5, NS 35/15, colore: blu
Morsetto passante, tensione nominale: 800 V, corrente nominale: 32 A, numero di connessioni: 4, tipo di connessione: Connessione a molla, 1. piano, Sezione di dimensionamento: 4 mm2, sezione: 0,08 mm2 - 6 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: blu
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Morsetti a più conduttori |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Industria dei processi | |
| Numero collegamenti | 4 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 10 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
Dati di collegamento
| Numero di connessioni per ogni piano | 4 |
| Sezione nominale | 4 mm² |
| 1. piano | |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A4 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,08 mm² ... 6 mm² |
| Sezione conduttore AWG | 28 ... 10 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,08 mm² ... 4 mm² |
| Sezione conduttore flessibile [AWG] | 28 ... 12 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1 mm² |
| Corrente nominale | 32 A (con una sezione conduttore di 6 mm²) |
| Corrente di carico massima | 40 A (con connessione a conduttori da 6 mm², la massima corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati) |
| Tensione nominale | 800 V |
| Sezione nominale | 4 mm² |
Dati EX
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 110 °C |
| Accessori certificati Ex | 3030527 D-ST 4-QUATTRO |
| 3030815 ATP-ST QUATTRO | |
| 3036615 DS-ST 4 | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista ponticelli | Ponticello a innesto / FBS 2-6 / 3030336 |
| Ponticello a innesto / FBS 3-6 / 3030242 | |
| Ponticello a innesto / FBS 4-6 / 3030255 | |
| Ponticello a innesto / FBS 5-6 / 3030349 | |
| Ponticello a innesto / FBS 10-6 / 3030271 | |
| Ponticello a innesto / FBS 20-6 / 3030365 | |
| Dati di ponticellamento | 28 A / 4 mm² |
| Aumento di temperatura Ex | 40 K (30,6 A / 4 mm²) |
| Tensione nominale | 550 V |
| In caso di ponticellamento con ponticello | 550 V |
| - per ponticellamento tra morsetti non contigui | 352 V |
| - per ponticellamento tra morsetti non contigui mediante morsetto PE | 352 V |
| - per ponticello tagliato con coperchio | 220 V |
| - per ponticello tagliato con piastra di separazione | 275 V |
| Tensione di isolamento nominale | 500 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Corrente nominale | 27,5 A |
| Corrente di carico massima | 34,5 A |
| Resistività di massa | 0,78 mΩ |
| Dati di collegamento Ex Generalità | |
| Sezione nominale | 4 mm² |
| Sezione di dimensionamento AWG | 12 |
| Dati di collegamento conduttori rigidi | 0,08 mm² ... 6 mm² |
| Dati di collegamento AWG | 28 ... 10 |
| Dati di collegamento conduttori flessibili | 0,08 mm² ... 4 mm² |
| Dati di collegamento AWG | 28 ... 12 |
Dimensioni
| Larghezza | 6,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 87 mm |
| Profondità su NS 35/7,5 | 36,5 mm |
| Profondità su NS 35/15 | 44 mm |
Indicazioni materiale
| Colore | blu (RAL 5015) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | Sì |
Condizioni ambientali e della vita elettrica
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro | Controllo della vita elettrica categoria 2, montato su carrello |
| Frequenza | f1= 5 Hz fino a f2= 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-1 |
Montaggio
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.08 mm² |
| corrente nominale In (EF008250) | 32 A |
| tensione nominale (EF000228) | 800 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a molla |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a molla |
| numero di punti di fissaggio per ogni piano (EF002660) | 4 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 87 mm |
| profondità (EF000049) | 36.5 mm |
| versione antideflagrante approvata Ex e (EF008498) | Sì |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | blu |
| piani interni esclusi con ponte (EF002661) | Sì |
