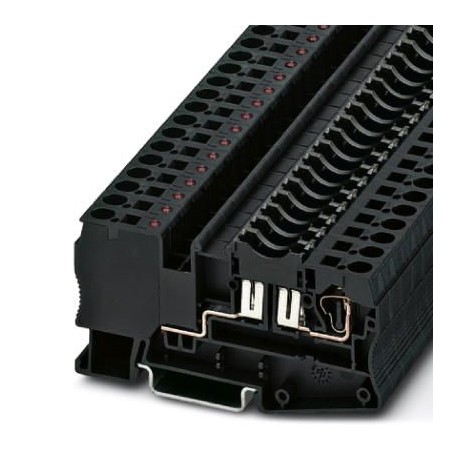

ST 4-FSI/C-LED 24 3036505 PHOENIX CONTACT Morsetti portafusibili componibili
ST 4-FSI/C-LED 24
3036505
PHOENIX_CONTACT
50
Morsetti portafusibili componibili
Morsettiera portafusibili con indicatore luminoso, per l'installazione su NS 35, per interruttori automatici, larghezza morsetti: 8,2 mm, colore: nero
morsetti di giunzione > morsetto componibile di sicurezza
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3036505 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE2136 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 177 (C_1_2017) |
| GTIN | 4017918890469 |
| Peso per pezzo (confezione esclusa) | 21,200 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Tipo di montaggio | NS 35/7,5 |
| Colore | nero |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Dati elettrici
| Fusibile | C |
|---|---|
| Tipo di fusibile | Piatta |
| Grado d'inquinamento | 3 |
| Gruppo materiale isolante | I |
| Attacco a norma | IEC 60947-7-3 |
| Corrente massima per disposizione singola | 30 A |
| Indicazione luminosa, tensione | 24 V DC |
| Indicazione luminosa, corrente | 2 mA |
Dati di connessione
| Sezione conduttore rigido min. | 0,08 mm² |
|---|---|
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1 mm² |
| Collegamento | Connessione a molla |
| Calibro a tampone | A4 |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-3 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.08 mm² |
| corrente nominale In (EF008250) | 30 A |
| tensione nominale (EF000228) | 24 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a molla |
| tipo di collegamento elettrico 2 (EF002527) | connessione a clip |
| numero di piani (EF002659) | 1 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 8.15 mm |
| altezza (EF000040) | 86.5 mm |
| profondità (EF000049) | 44.05 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | nero |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3036505-ST 4-FSI/C-LED 24 | 109 Kbytes |
|
