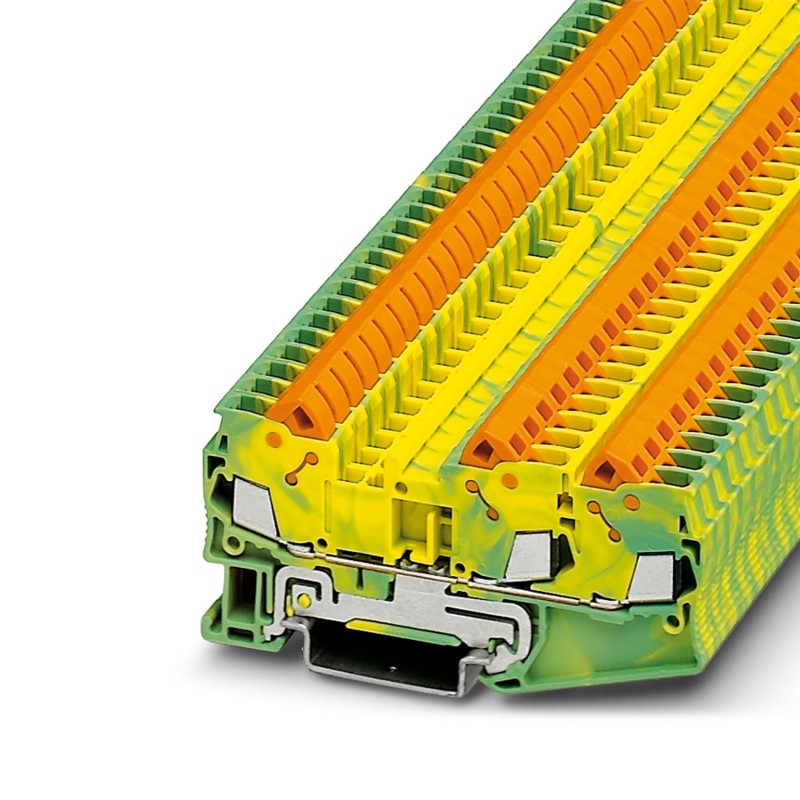

QTC 2,5-TWIN-PE 3206474 PHOENIX CONTACT Morsetti comp. per conduttori terra
QTC 2,5-TWIN-PE
3206474
PHOENIX_CONTACT
50
Morsetti comp. per conduttori terra
Morsettiera, numero di collegamenti: 3, tipo di collegamento: Attacco rapido, sezione: 0,5 mm² - 2,5 mm², classe di montaggio: NS 35/7,5, NS 35/7,5, colore: giallo-verde
Morsetti comp. per conduttori terra, numero di connessioni: 3, tipo di connessione: Connessione rapida, sezione: 0,5 mm2 - 2,5 mm2, tipo di montaggio: NS 35/7,5, NS 35/7,5, colore: giallo-verde
morsetti di giunzione > Morsettiera per terra
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto per conduttori di terra |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Industria dei processi | |
| Numero collegamenti | 3 |
| Numero di file | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
| Piedino per conduttori di terra | Sì |
| Numero di connessioni per ogni piano | 3 |
| Frequenza di collegamento con la stessa sezione | 100 |
| Sezione nominale | 2,5 mm² |
| Piano 1 superiore 1+2 inferiore 1 | |
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
| Materiale, isolamento fili | PVC / PE |
| Attacco a norma | IEC 60947-7-2 |
| Sezione conduttore rigida | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 20 ... 14 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 20 ... 14 (convertito secondo IEC) |
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego | -45 °C ... 90 °C |
| Accessori certificati Ex | 3206571 D-QTC 2,5-TWIN |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Uscita | (permanente) |
| Dati di collegamento Ex Generalità | |
| Sezione nominale | 2,5 mm² |
| Sezione di dimensionamento AWG | 14 |
| Dati di collegamento conduttori rigidi | 0,5 mm² ... 2,5 mm² |
| Dati di collegamento AWG | 20 ... 14 |
| Dati di collegamento conduttori flessibili | 0,5 mm² ... 2,5 mm² |
| Dati di collegamento AWG | 20 ... 14 |
| Frequenza di collegamento con la stessa sezione | 100 |
| Larghezza | 6,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 82,5 mm |
| Profondità su NS 35/7,5 | 39,3 mm |
| Profondità su NS 35/15 | 46,8 mm |
| Colore | verde-giallo |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Diametro filo con guaina isolante | 3,8 mm |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-2 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/7,5 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3206474-QTC 2,5-TWIN-PE | 116 Kbytes |
|
