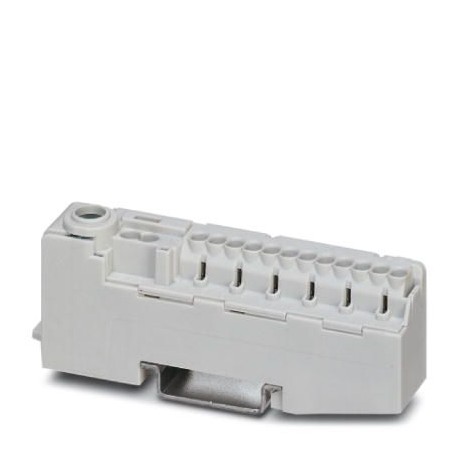

PTU 16/14X2,5 GY 3214016 PHOENIX CONTACT Morsetto collettori del potenziale
PTU 16/14X2,5 GY
3214016
PHOENIX_CONTACT
10
Morsetto collettori del potenziale
morsetti di giunzione > Staffa terminale per canalina
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3214016 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BE2ZWX - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 123 (C_3_2015) |
| GTIN | 4046356701723 |
| Peso per pezzo (confezione esclusa) | 41,100 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 15 |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 2,43 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Collegamento | Connessione Push-in |
| Attacco a norma | VDE 0609, Parte 1 / EN 60999-1 |
| Corrente di carico massima | 25 A (La somma delle correnti singole non deve superare il valore max. di 80 A) |
| Corrente nominale IN | 25 A (La somma delle correnti singole non deve superare il valore max. di 80 A) |
| Tensione nominale UN | 1000 V |
| Collegamento | Connessione a vite |
| Attacco a norma | VDE 0609, Parte 1 / EN 60999-1 |
| Corrente di carico massima | 80 A (con una sezione conduttore di 25 mm²) |
| Corrente nominale IN | 80 A (con una sezione conduttore di 16 mm²) |
| Tensione nominale UN | 1000 V |
| Parete laterale aperta | No |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Attacco a norma | VDE 0609, Parte 1 / EN 60999-1 |
| Sezione conduttore rigido min. | 1 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 1 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,75 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 1,5 mm² |
| Calibro a tampone | A3 |
| Collegamento | Connessione a vite |
| Attacco a norma | VDE 0609, Parte 1 / EN 60999-1 |
| Filettatura | M5 |
| Coppia min. | 2 Nm |
| Coppia max. | 3 Nm |
| Lunghezza di spelatura | 12 mm |
| Sezione conduttore rigido min. | 1,5 mm² |
| Sezione conduttore rigido max. | 25 mm² |
| Sezione trasversale conduttore AWG min. | 16 |
| Sezione trasversale conduttore AWG max. | 4 |
| Sezione conduttore flessibile min. | 1 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione min. conduttore flessibile AWG | 18 |
| Sezione max. del conduttore flessibile AWG | 6 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 1 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 1 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
| 2 conduttori stesso diametro, rigidi min. | 1,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 10 mm² |
| 2 conduttori stesso diametro, flessibili min. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
Normative e prescrizioni
| Attacco a norma | VDE 0609, Parte 1 / EN 60999-1 |
|---|---|
| VDE 0609, Parte 1 / EN 60999-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141127eCl@ss 4.127141127eCl@ss 5.027141127eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
