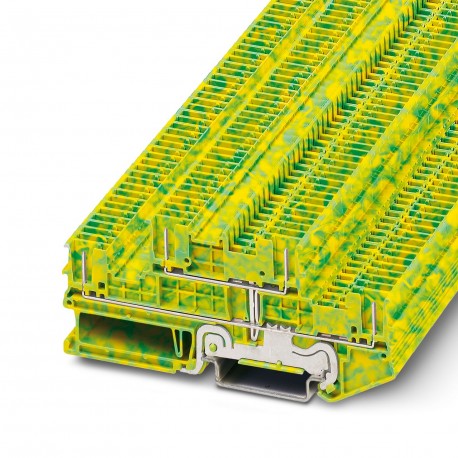

PTTB 1,5/S/4P-PE 3213881 PHOENIX CONTACT Morsetto a due piani per conduttori di terra
PTTB 1,5/S/4P-PE
3213881
PHOENIX_CONTACT
50
Morsetto a due piani per conduttori di terra
Morsettiera a due piani con conduttore di protezione, numero di collegamenti: 4, tipo di collegamento: Collegamento a innesto, 1° e 2° livello, sezione: 0,14 mm² - 1,5 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: giallo-verde
Morsetto a due piani per conduttori di terra, numero di connessioni: 4, tipo di connessione: Attacco connettore, 1. e 2. piano, sezione: 0,14 mm2 - 1,5 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: giallo-verde
morsetti di giunzione > Morsettiera per terra
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto per conduttori di terra |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Numero collegamenti | 4 |
| Numero di file | 2 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 02 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata massima in condizioni nominali | 0,56 W |
| Piedino per conduttori di terra | Sì |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 1,5 mm² |
| 1. e 2. piano | |
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
| Attacco a norma | IEC 61984 |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile [AWG] | 26 ... 16 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 1 mm² è consigliato l'impiego del capocorda montato AI-S 1-8 TQ cod. art. 1200293 |
| 1. e 2. piano Sezioni di collegamento dirette a innesto | |
| Sezione conduttore rigida | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,34 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,34 mm² ... 1 mm² |
| Larghezza | 3,5 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 93,9 mm |
| Profondità su NS 35/7,5 | 42,6 mm |
| Profondità su NS 35/15 | 50,1 mm |
| Colore | verde-giallo |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Vita elettrica | |
| Cicli di manovra | 100 |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro | Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria |
| Frequenza | f1= 5 Hz a f2= 150 Hz |
| Livello ASD | 1,857 (m/s²)²/Hz |
| Accelerazione | 0,8g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C (per la temperatura di esercizio massima si veda la curva di derating) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 61984 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| funzione PEN possibile (EF002544) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a innesto |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a innesto |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 3.5 mm |
| altezza (EF000040) | 93.9 mm |
| profondità (EF000049) | 42.6 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | verde-giallo |
