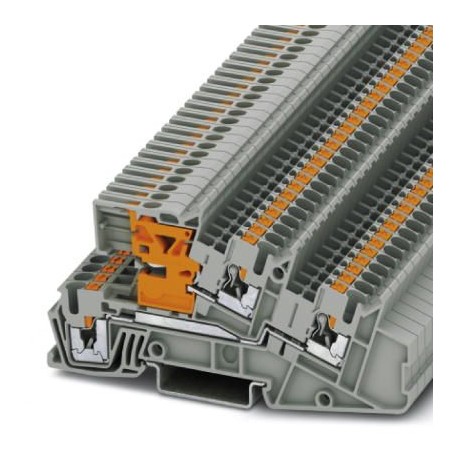

PTI 2,5-L/LT 3213948 PHOENIX CONTACT Morsetto di installazione a più piani
PTI 2,5-L/LT
3213948
PHOENIX_CONTACT
50
Morsetto di installazione a più piani
Morsettiera di distribuzione a pavimento, tensione nominale: 400 V, corrente nominale: 24 A, Collegamento push-in, 1., 2. e 3° piano, Sezione di dimensionamento: 4 mm², Sezione trasversale: 0,14 mm² - 4 mm², Collegamento Push-in, classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > Morsettiera multilivello per impianti
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3213948 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE2253 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 86 (C_1_2017) |
| GTIN | 4046356609654 |
| Peso per pezzo (confezione esclusa) | 15,854 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Numero di piani | 3 |
|---|---|
| Numero collegamenti | 3 |
| Potenziali | 2 |
| Sezione nominale | 4 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Corrente di carico massima | 30 A (con sezione conduttore da 4 mm² e blocco morsetti da 3 poli) |
| 24 A (con una sezione conduttore di 2,5 mm²) | |
| Tensione impulsiva di dimensionamento | 4 kV |
| 6 kV | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,02 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Corrente di carico massima | 30 A (con sezione conduttore da 4 mm² e blocco morsetti da 3 poli) |
| Corrente nominale IN | 24 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale UN | 400 V (morsetto passante / morsetto passante) |
| Parete laterale aperta | Sì |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 5,2 mm |
|---|---|
| Spessore della piastra terminale | 2,2 mm |
| Lunghezza | 101 mm |
| Altezza NS 35/7,5 | 50,5 mm |
| Altezza NS 35/15 | 58 mm |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione min. conduttore flessibile AWG | 26 |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| Calibro a tampone | A3 |
| Collegamento | Connessione Push-in |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| corrente nominale In (EF008250) | 24 A |
| tensione nominale (EF000228) | 400 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| modo di montaggio (EF000003) | altro |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 5.15 mm |
| altezza (EF000040) | 100.9 mm |
| profondità (EF000049) | 48.691344 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore di base (EF002671) | grigio |
| con funzione PE (EF002672) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3213948-PTI 2,5-L/LT | 114 Kbytes |
|
