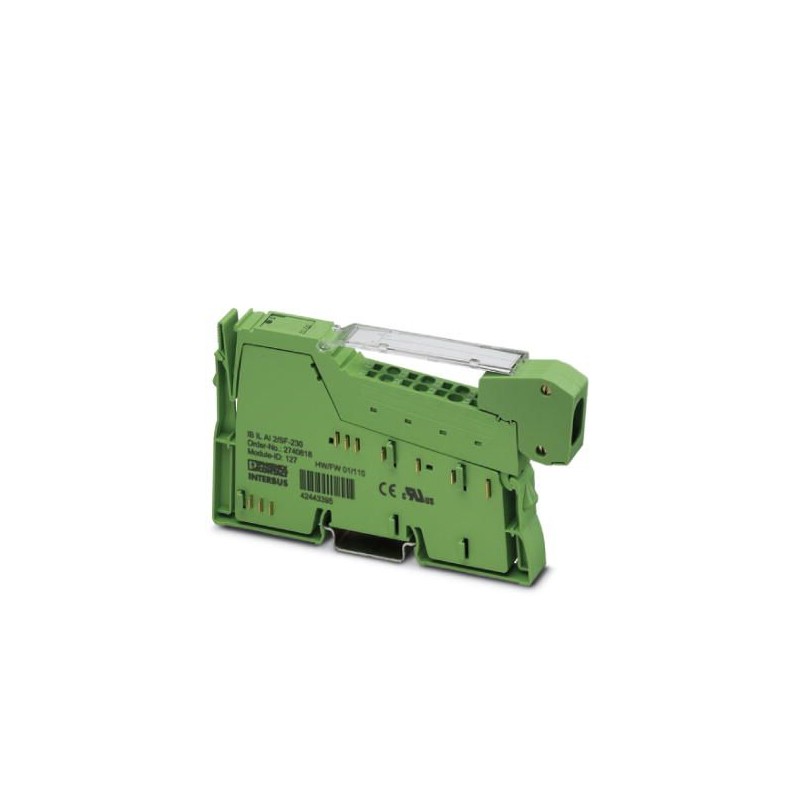

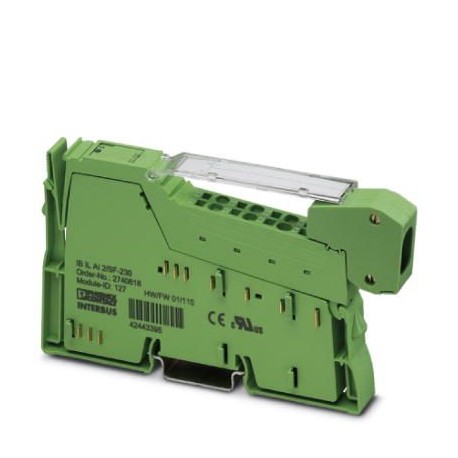

IB IL AI 2/SF-230-PAC
2861577
PHOENIX_CONTACT
1
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2861577 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNI141 - |
Pagina catalogo | Pagina 280 (AX_2009) |
GTIN | 4017918907440 |
Peso per pezzo (confezione esclusa) | 47,000 g |
Numero tariffa doganale | 85389091 |
Paese di origine | DE (Germania) |
Disegno quotato | |
---|---|
Larghezza | 12,2 mm |
Altezza | 136,8 mm |
Profondità | 71,5 mm |
Nota sulle dimensioni | Dimensioni |
Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Grado di protezione | IP20 |
Tipo di montaggio | Guida di supporto |
---|---|
Peso netto | 47 g |
Nota per i dati sul peso | con connettore |
Funzionamento | Elaborazione dati di processo con 2 word |
Messaggi di diagnostica | Caduta dell'alimentazione interna della periferia sì |
Errore di periferia Segnalazione di errore nei dati di processo | |
Errore utente Segnalazione di errore nei dati di processo |
Denominazione | bus locale Inline |
---|---|
Numero di canali | 2 |
Collegamento | Ripartitore dati Inline |
Velocità di trasmissione | 500 kBit/s |
Denominazione | Alimentazione della logica (UL) |
---|---|
Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
Corrente assorbita | tip. 45 mA |
max. 60 mA | |
Denominazione | Alimentazione del modulo analogico (UANA) |
Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | tip. 13 mA |
max. 18 mA | |
Potenza assorbita | tip. 662 mW |
Descrizione dell'ingresso | Ingressi single ended, corrente o tensione |
---|---|
Denominazione ingresso | Ingressi analogici |
Numero ingressi | 2 |
Collegamento | Connettore schermato Inline |
Tecnica di connessione | 2 conduttori |
Indicazioni sulla tecnologia di connessione | schermato |
Tempo di conversione A/D | tip. 120 µs (per canale) |
Frequenza limite (3 dB) | 230 Hz |
Nome protezione | Prot. contro le sovratensioni |
Formato dei dati | IB IL, IB ST, IB RT, rappresentazione normalizzata |
Principio di misura | approssimazione successiva |
Risoluzione dei valori di misura | 16 bit (15 bit + segno) |
Rappresentazione del valore misurato | 16 bit complemento a due |
Segnale d'ingresso, corrente | 0 mA ... 20 mA |
4 mA ... 20 mA | |
-20 mA ... 20 mA | |
Resistenza d'ingresso ingresso corrente | 50 Ω (Resistenza di misura) |
Segnale d'ingresso, tensione | 0 V ... 10 V |
-10 V ... 10 V | |
Resistenza d'ingresso ingresso tensione | > 220 kΩ |
Tensione sincrona massa del segnale | 40 V (tra ingresso corrente e messa a terra) |
Test di verifica | Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ periferia 500 V AC 50 Hz 1 min. |
---|---|
Alimentazione 7,5 V (logica bus), alimentazione 24 V UANA/ terra funzionale 500 V AC 50 Hz 1 min. | |
Periferia/Terra funzionale 500 V AC 50 Hz 1 min. |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
