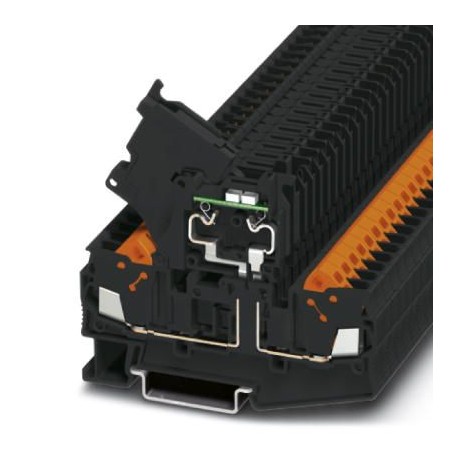

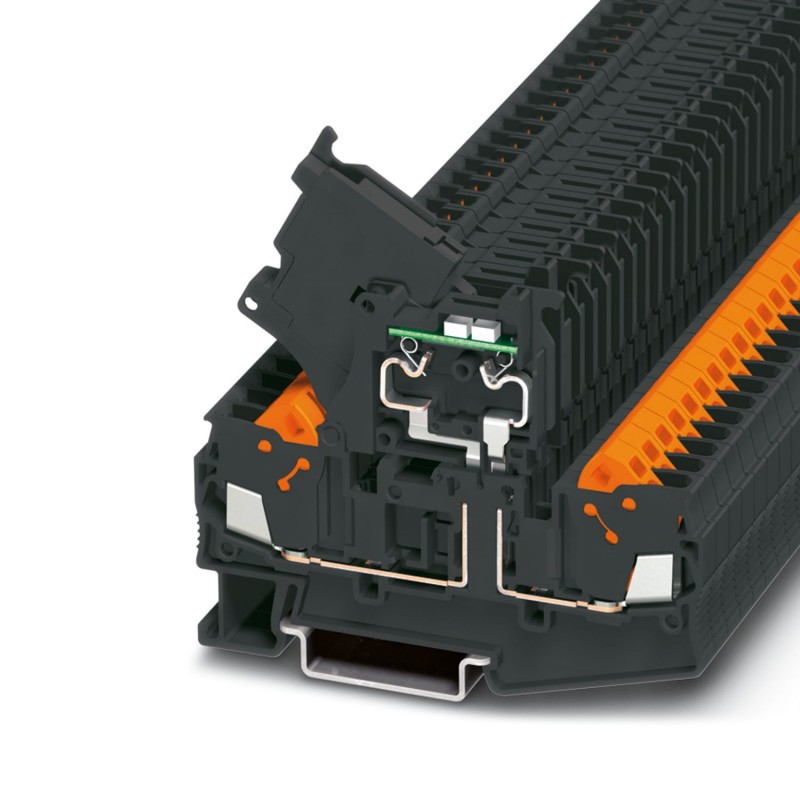

QTC 2,5-HESI (5X20) 3050293 PHOENIX CONTACT Morsetti portafusibili componibili
QTC 2,5-HESI (5X20)
3050293
PHOENIX_CONTACT
Morsetti portafusibili componibili
Connettività armadi industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3050293 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE3134 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 210 (C_1_2017) |
| GTIN | 4046356056137 |
| Peso per pezzo (confezione esclusa) | 17,235 g |
| Numero tariffa doganale | 85369095 |
| Paese di origine | CN (Cina) |
Generalità
| Nota | Corrente e tensione sono determinate rispettivamente dal fusibile e dal LED impiegati. |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Sezione nominale | 2,5 mm² |
| Colore | nero |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Potenza dissipata massima in condizioni nominali | 1,6 W |
| Fusibile | G / 5 x 20 |
| Tipo di fusibile | Vetro / ceramica / ... |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima | max. 1,6 W (con disposizione singola del morsetto portafusibili in caso di sovratensione) |
| max. 1,6 W (con disposizione composita di diversi morsetti portafusibili in caso di sovratensione) | |
| max. 4 W (con disposizione singola del morsetto portafusibili in caso di cortocircuito) | |
| max. 2,5 W (con disposizione composita di diversi morsetti portafusibili in caso di cortocircuito) | |
| Attacco a norma | IEC 60947-7-3 |
| Corrente di carico massima | 6,3 A (La corrente è determinata dal fusibile impiegato.) |
| Corrente nominale IN | 6,3 A |
| Tensione nominale UN | 500 V |
| Parete laterale aperta | Sì |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,5 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 14 |
| Collegamento | Connessione rapida |
| Diametro cavo incluso isolamento max. | 3,8 mm |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-3 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3050293-QTC 2,5-HESI (5X20) | 135 Kbytes |
|
