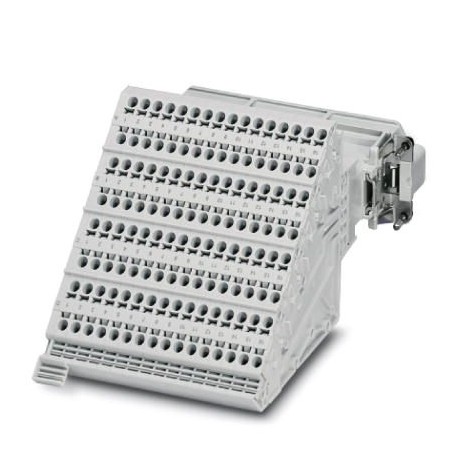

HC-D 64-A-TWIN-PER-M 1580215 PHOENIX CONTACT Adattatori
HC-D 64-A-TWIN-PER-M
1580215
PHOENIX_CONTACT
Adattatori
Adattatore per morsetti HEAVYCON con inserto a spina, serie D64, 64 poli, collegamento PE a sinistra per il lato destro del quadro elettrico, collegamento a innesto
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1580215 |
|---|---|
| Pezzi/conf. | 4 PZ |
| Sales key | BF7ADE - |
| Quantità di ordinazione minima | 4 PZ |
| Pagina catalogo | Pagina 531 (C_2_2017) |
| GTIN | 4046356154543 |
| Peso per pezzo (confezione esclusa) | 461,800 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Dati elettrici
| N. poli | 64 |
|---|---|
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente di dimensionamento | 10 A |
Dati meccanici
| Tipo | B24 |
|---|---|
| Collegamento | Connessione Push-in |
| Tecnica di connessione | Connessione Push-in |
| Lunghezza di spelatura nei singoli conduttori | 10 mm |
| Sezione di collegamento | 0,5 mm² ... 2,5 mm² (con capocorda) |
| Sezione di collegamento AWG | 22 ... 12 |
Generalità
| Nota | Per flangia da incasso HEAVYCON-ADVANCE e custodia da incasso HEAVYCON serie B24 |
|---|---|
| I connettori possono essere estratti solo in assenza di carico/tensione. | |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PA |
| Norme/disposizioni | PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R22 e R23 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2) |
| PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Non per custodia da incasso HC-EVO | |
| Non per custodia da incasso HC-EVO | |
| Nota per il montaggio | I connettori possono essere estratti solo in assenza di carico/tensione. Non per custodia HC-B 24-AMQ-EMC |
Normative e prescrizioni
| Norme costruttive e di verifica | DIN EN 61984 |
|---|---|
| DIN EN 60664 | |
| IEC 60352 | |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440222
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 64 |
| materiale dell'inserto del connettore (EF007545) | altro |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 250 V |
| categoria di sovratensione (EF006785) | III |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale del contatto (EF007544) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | Sì |
| larghezza (EF000008) | 34 mm |
| altezza (EF000040) | 139.3 mm |
| profondità (EF000049) | 110 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1580215-HC-D 64-A-TWIN-PER-M | 155 Kbytes |
|
