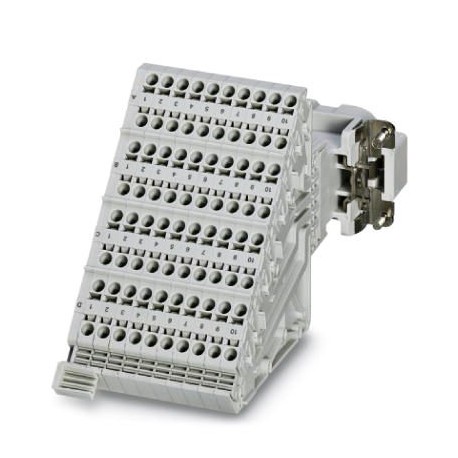

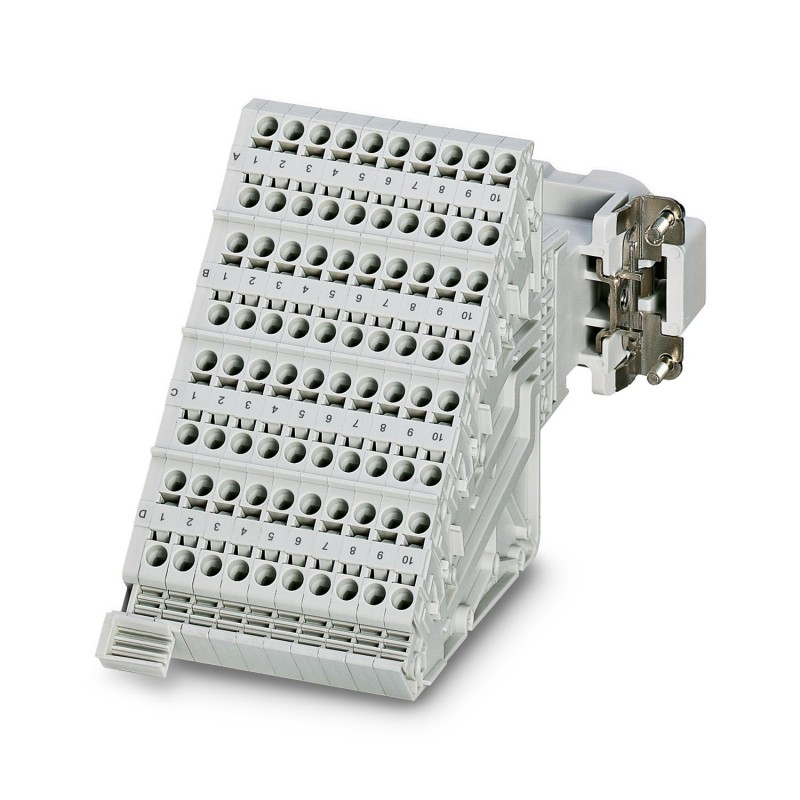

HC-D 40-A-TWIN-PER-M 1580176 PHOENIX CONTACT Adattatori
HC-D 40-A-TWIN-PER-M
1580176
PHOENIX_CONTACT
Adattatori
Adattatore per morsettiera HEAVYCON con inserto a spina, serie D40, 40 poli, collegamento PE a sinistra per il lato destro del quadro elettrico, collegamento a innesto
Inserto portacontatti maschio HEAVYCON con adattatore, serie D40, 40 poli, connessione PE sinistra per il lato destro del quadro elettrico, connessione Push-in
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | Per flangia da incasso HEAVYCON-ADVANCE e custodia da incasso HEAVYCON serie B16 |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Tipo di prodotto | Adattatori per morsetti |
| Famiglia di prodotti | HC-D |
| Serie | HC-D |
| Tipo | B16 |
| Numero di poli | 40 |
| Piano d'inserimento | 40+PE |
| Esecuzione | per il lato destro del quadro elettrico |
| Stato di manutenzione dei dati | |
| Revisione articolo | 10 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento | 4 kV |
| Corrente nominale | 10 A |
| SCCR | 5 kA (UL 2237) |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione Push-in |
| Connessione conduttori | |
| Sezione di collegamento | 0,5 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 22 ... 12 |
| Lunghezza di spelatura nei singoli conduttori | 10 mm |
| Disegno quotato |  |
| Larghezza | 34 mm |
| Altezza | 139,3 mm |
| Lunghezza | 83 mm |
| Distanza fori orizzontale | 77,5 mm |
| Distanza fori verticale | 27 mm |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PA |
| Norme / Disposizioni | PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Lunghezza del tratto da spelare dei fili singoli | 10 mm |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Norme costruttive e di verifica | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Verifiche | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Controllo | |
| Norme/disposizioni | PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Non per custodia da incasso HC-EVO | |
| Non per custodia da incasso HC-EVO | |
| I connettori possono essere estratti solo in assenza di carico/tensione. Non per custodia HC-B 16-AMQ-EMC |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1580176-HC-D 40-A-TWIN-PER-M | 145 Kbytes |
|
