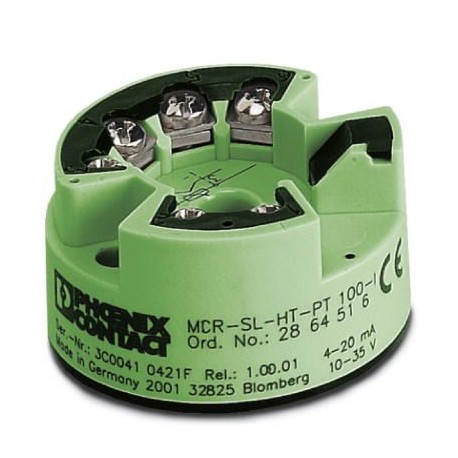

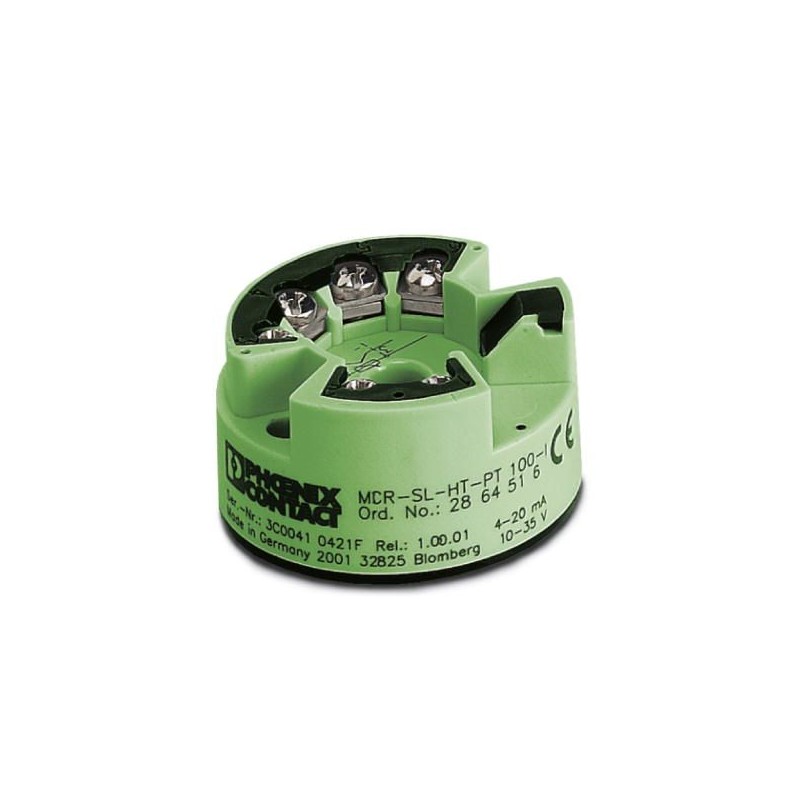

MCR-SL-HT-PT 100-I 2864516 PHOENIX CONTACT Convertitori per sonde di temperatura
MCR-SL-HT-PT 100-I
2864516
PHOENIX_CONTACT
Convertitori per sonde di temperatura
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2864516 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1322 - |
| Pagina catalogo | Pagina 191 (C_5_2017) |
| GTIN | 4017918893217 |
| Peso per pezzo (confezione esclusa) | 81,025 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Dati d'ingresso
| Configurabile/Programmabile | sì, programmabile |
|---|---|
| Tipi di sensori utilizzabili (RTD) | Pt 100 ; campo di misura minimo 10 K |
| Tecnica di connessione | 2, 3, 4 conduttori |
Dati d'uscita
| Denominazione uscita | Uscita in corrente |
|---|---|
| Configurabile/Programmabile | sì |
| Segnale d'uscita, corrente | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Corrente d'uscita in caso di rottura cavo | ≤ 3,6 mA o ≥ 21 mA (configurabili) |
| Corrente in uscita in presenza di cortocircuito | ≤ 3,6 mA o ≥ 21 mA (configurabili) |
| Campo corrente in uscita in presenza della soglia massima superiore/inferiore | ≤ 20,5 mA / ≥ 3,8 mA (salita/discesa lineare) |
| Carico/carico di uscita uscita di corrente | max. (Valimentazione- 10 V) / 0,023 A (uscita in corrente) |
Alimentazione
| Denominazione | Loop Powered |
|---|---|
| Range tensione di alimentazione | 10 V DC ... 35 V DC |
| Max. corrente assorbita | < 3,5 mA |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,75 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 15 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,75 mm² |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Generalità
| Errore di trasmissione termoresistenze | 0,2 K |
|---|---|
| Tempo di risposta (10-90%) | < 2 s |
| Ritardo di accensione | 4 s |
| Emissione disturbi | EN 61326-1 (IEC 61326) e NAMUR NE 21 |
| Immunità ai disturbi | EN 61326-1 (IEC 61326) e NAMUR NE 21 |
| Colore | verde |
| Materiale custodia | Policarbonato PC |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | sonda a norma DIN 43729 forma B |
| Configurazione | tramite software di configurazione MCR-PI-CONF-WIN |
| Conformità | CE conforme |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D |
Normative e prescrizioni
| Emissione disturbi | EN 61326-1 (IEC 61326) e NAMUR NE 21 |
|---|---|
| Immunità ai disturbi | EN 61326-1 (IEC 61326) e NAMUR NE 21 |
| Attacco a norma | CUL |
| Conformità | CE conforme |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2864516-MCR-SL-HT-PT 100-I | 140 Kbytes |
|
