PHOENIX_CONTACTInterfaceMACX MCR-T-UI-UP 2811394 PHOENIX CONTACT trasduttore di temperatura programmabile con uscita analogica e il ..

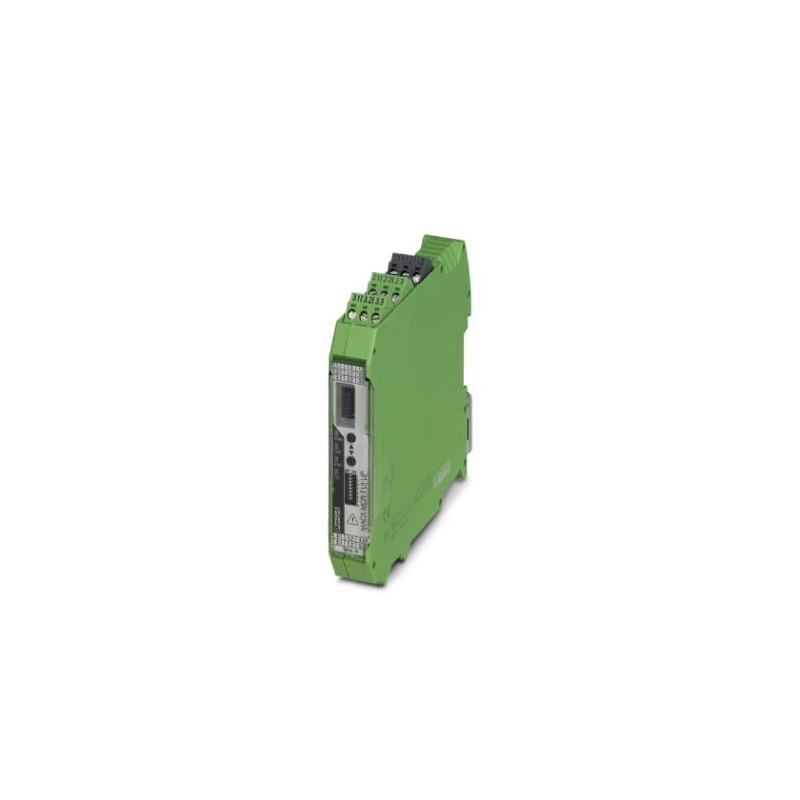

PHOENIX_CONTACT MACX MCR-T-UI-UP 2811394 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

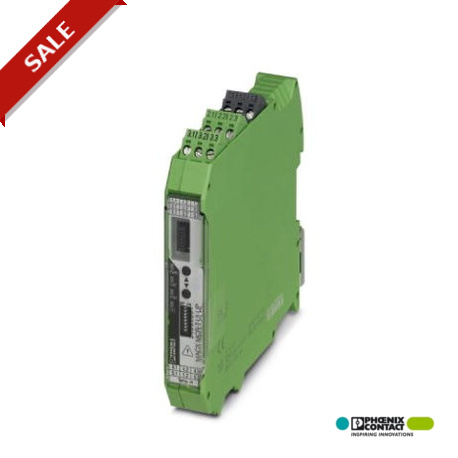

MACX MCR-T-UI-UP 2811394 PHOENIX CONTACT trasduttore di temperatura programmabile con uscita analogica e il ..

5/5 - 1 Recensioni

Riferimento: MACX MCR-T-UI-UP

Codice: 2811394

Produttore: PHOENIX_CONTACT

Descrizione:

trasduttore di temperatura programmabile con uscita analogica e il relè del valore limite 1, configurazione standard, termometro a resistenza a 2, 3, o la tecnologia a 4 fili, termocoppie, isolamento galvanico, alimentatore ad ampio spettro, connessione a vite, SIL
Convertitore di temperatura liberamente programmabile con uscita analogica e 1 relè di valore limite, configurazione standard, resistenze termiche in tecnologia a 2, 3 o 4 conduttori, termocoppie, separazione galvanica, ampio campo di potenza, collegamento a vite, SIL, PL.

Categorie:

  • sensori > Trasmettitore di temperatura
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 507,11 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza17,5 mm
Altezza99 mm
Profondità114,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Altezza massima≤ 2000 m
Umidità dell'aria consentita (esercizio)tip. 5 % ... 95 % (senza condensa)
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.

Dati di ingresso

Tipi di sensori utilizzabili (RTD)Sensori Pt, Ni, Cu: 2, 3, 4 conduttori
Tipi di sensori utilizzabili (TC)B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Intervallo di misurazione temperatura-250 °C ... 2500 °C (Range a seconda del tipo di sensore)
Campo segnale in ingresso0 Ω ... 50 kΩ
Intervallo di resistenza, potenziometro0 Ω ... 50 kΩ
Campo segnale in ingresso-1000 mV ... 1000 mV

Dati di uscita

Segnale d'uscita, tensione massima± 11 V
Segnale d'uscita, corrente0 mA ... 20 mA ±10 V (con SIL; ulteriore configurabile liberamente senza SIL)
Segnale d'uscita, corrente massima22 mA
Carico/carico di uscita uscita di tensione≥ 10 kΩ
Carico/carico di uscita uscita di corrente≤ 600 Ω (20 mA)
Comportamento in caso di guasto sensoresecondo NE 43 o liberamente configurabile
Denominazione uscitaUscita relè
Esecuzione dei contatti1 di scambio
Materiale dei contattiAgSnO2, dorato a spessore
Max. tensione commutabile30 V AC (30 V DC)
Max. corrente d'inserzione0,5 A (30 V AC)
1 A (30 V DC)

Alimentazione

Range tensione di alimentazione24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz)
Potenza assorbita< 1,5 W

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.14
Lunghezza di spelatura7 mm
FilettaturaM3
CollegamentoConnessione a vite

Generalità

Coefficiente termico massimo0,01 %/K
Classe di combustibilità a norma UL 94V0
Grado d'inquinamento2
Categoria di sovratensioneII
Compatibilità elettromagneticaConformità alla direttiva EMC
Materiale custodiaPA 66-FR
Coloreverde
DenominazioneIngresso/uscita/alimentazione
Separazione galvanica300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1))
2,5 kV (50 Hz, 1 min., tensione di prova)
DenominazioneIngresso/uscita
Separazione galvanica375 V (Valore di cresta a norma EN 60079-11)
Denominazioneingresso/alimentazione
Separazione galvanica375 V (Valore di cresta a norma EN 60079-11)
DenominazioneIngresso/uscita ON/OFF
Separazione galvanica375 V (Valore di cresta a norma EN 60079-11)
ConformitàCE conforme
ATEX II 3 G Ex nA nC ic IIC T4 Gc X
IECExEx nA nC ic IIC T4 Gc X
UL, USA / CanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Sicurezza funzionale (SIL)SIL 2

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Isolamento galvanico4 vie, tra ingresso / uscita / alimentazione / uscita di commutazione
Classe di combustibilità a norma UL 94V0
ConformitàCE conforme
ATEX II 3 G Ex nA nC ic IIC T4 Gc X
IECExEx nA nC ic IIC T4 Gc X
UL, USA / CanadaUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6

eCl@ss

eCl@ss 4.027210107
eCl@ss 4.127210107
eCl@ss 5.027210107
eCl@ss 5.127210107
eCl@ss 6.027210107
eCl@ss 7.027210107
eCl@ss 8.027371503

ETIM

ETIM 4.0EC001596
ETIM 5.0EC002568

UNSPSC

UNSPSC 6.0130211506
UNSPSC 7.090139121008
UNSPSC 1139121008
UNSPSC 12.0139121008
UNSPSC 13.239121008

ETIM for 2811394 Sensori (EC002919)

Nome caratteristicaintervallo di misura (EF001836)
Valore caratteristica-250 °C
Nome caratteristicauscita analogica 0 mA ... 20 mA (EF006808)
Valore caratteristicaNo
Nome caratteristicauscita analogica 4 mA ... 20 mA (EF006810)
Valore caratteristicaSì
Nome caratteristicauscita analogica 0 V ... 2 V (EF009886)
Valore caratteristicaNo
Nome caratteristicauscita analogica 0 V ... 5 V (EF009887)
Valore caratteristicaNo
Nome caratteristicauscita analogica 0 V ... 10 V (EF006807)
Valore caratteristicaNo
Nome caratteristicauscita analogica 2 V ... 10 V (EF009888)
Valore caratteristicaNo
Nome caratteristicacon uscita di commutazione (EF005225)
Valore caratteristicaSì
Nome caratteristicaversione EMC (EF001062)
Valore caratteristicaSì
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica65 °C
Nome caratteristicapeso (EF000167)
Valore caratteristica0.1939 kg
