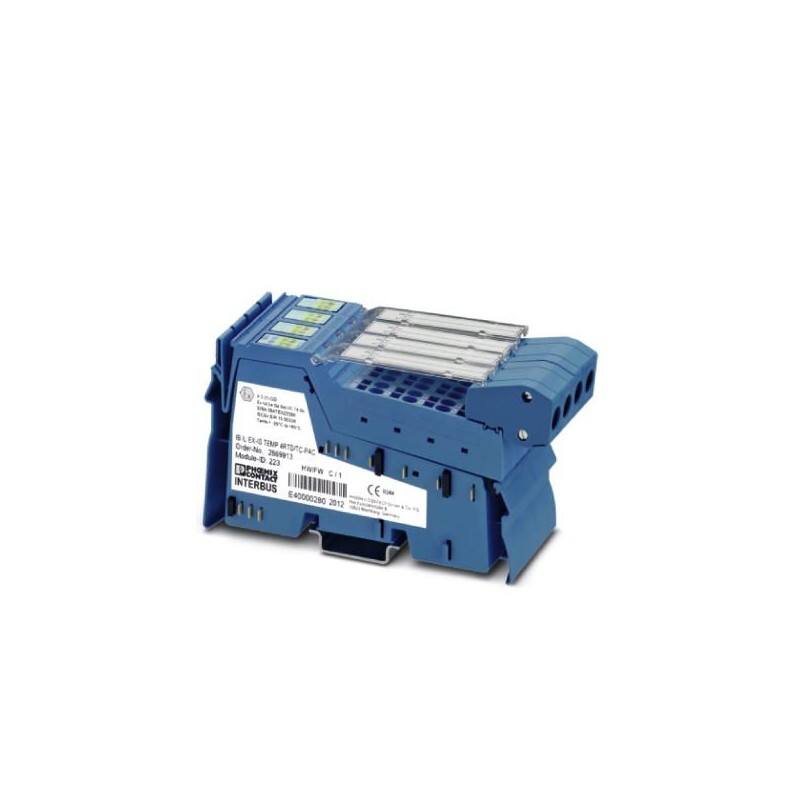

PHOENIX_CONTACT IB IL EX-IS TEMP 4 RTD/TC-PAC 2869913 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

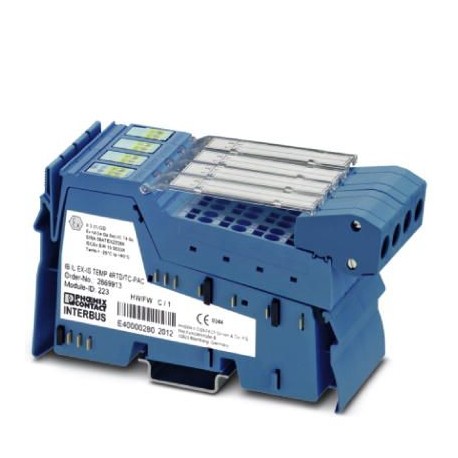

IB IL EX-IS TEMP 4 RTD/TC-PAC 2869913 PHOENIX CONTACT Morsetto Inline

Riferimento: IB IL EX-IS TEMP 4 RTD/TC-PAC

Codice: 2869913

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto Inline
Morsettiera di temperatura in linea a sicurezza intrinseca, 4 canali di uscita configurabili, completa di accessori

Categorie:

  • PHOENIX_CONTACT > I / O

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2869913
Pezzi/conf.1 PZ
Sales keyDNI1E8 -
Pagina catalogoPagina 169 (C_6_2017)
GTIN4046356470179
Peso per pezzo (confezione esclusa)222,000 g
Numero tariffa doganale85389091
Paese di origineUS (Stati Uniti)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Disegno quotato
Larghezza48,8 mm
Altezza136,8 mm
Profondità71,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 70 °C
Umidità dell'aria consentita (esercizio)10 % ... 95 % (secondo DIN EN 61131-2)
Pressione aria (funzionamento)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Grado di protezioneIP20
IP20

Generalità

Tipo di montaggioGuida di supporto
Peso netto222 g

Interfacce

Denominazionebus locale Inline
CollegamentoRipartitore dati Inline
Velocità di trasmissione500 kBit/s

Potenziali Inline

DenominazioneAlimentazione della logica (UL)
Tensione di alimentazione5 V DC (tramite ripartitore di potenziale)
Corrente assorbitamax. 50 mA
Denominazione
Tensione di alimentazione28 V DC
Corrente assorbitamax. 80 mA
Potenza assorbita1,5 W (tutti i canali)

Ingressi analogici

Segnale d'ingresso, tensione-15 mV ... 85 mV
Numero ingressi4
CollegamentoConnettore schermato Inline
Tecnica di connessione2/3 conduttori
Tipi di sensori utilizzabili (RTD)2 e 3 conduttori, Pt, Ni (DIN 100, 200, 500, 1000)
Tipi di sensori utilizzabili (TC)J, K, E, R, S, T
Intervallo di resistenza lineare0 Ω ... 800 Ω
0 Ω ... 5000 Ω
Risoluzione A/D16 Bit (15 bit + segno)
Nome protezioneprotezione contro inversione polarità, protezione contro le sovratensioni
Formato dei datiIB IL, S7 compatibile

Normative e prescrizioni

GruppoIIC (A, B)
IIB, [IIIC, IIIB] (C, E, F, G)
IIA (D)
ATEX II 3(1)GD Ex nA [ia Ga Da] IIC T4 Gc Sira 09ATEX2339X
IECExEx nA [ia Ga Da] IIC T4 Gc IECEx SIR 10.0033X
UL, USA / CanadaClass I, Div. 2, Groups A, B, C, D

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia
