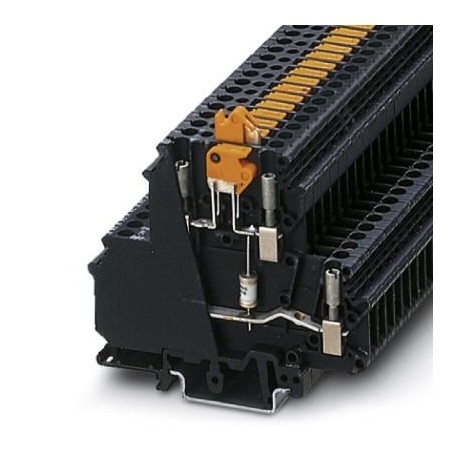

TT-UKK5-M/ 48DC 2795973 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
TT-UKK5-M/ 48DC
2795973
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2795973 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | CL2228 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 99 (C_6_2013) |
| GTIN | 4017918073237 |
| Peso per pezzo (confezione esclusa) | 25,593 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | GR (Grecia) |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V-2 |
| Colore | nero |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Morsetto a due piani con coltello sezionatore |
| N. poli | 1 |
| Direzione di azione | Line-Line |
Circuito di protezione
| Classe di prova IEC | C3 |
|---|---|
| Classe requisiti VDE | C3 |
| Tensione nominale UN | 48 V DC |
| Massima tensione permanente UC | 53 V DC |
| 37 V AC | |
| Corrente di dimensionamento | 12 A (45 °C) |
| Corrente attiva di esercizio IC a UC | ≤ 5 µA |
| Corrente nominale dispersa In (8/20) µs (filo-filo) | 90 A |
| Corrente dispersa Itotal (8/20) µs | 90 A |
| Corrente dispersa Imax (8/20) µs max. (filo-filo) | 90 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 17,7 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 80 V |
| Tensione residua con In (conduttore-conduttore) | ≤ 111 V |
| Tempo di eccitazione tA (filo-filo) | ≤ 1 ns |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 3,8 MHz |
| Capacità (filo-filo) | ≤ 0,85 nF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C3 - 10 A |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Morsetti a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61643-21 |
|---|---|
| Norme/disposizioni | IEC 61643-21 2000 |
| DIN EN 61643-21 2002 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2795973-TT-UKK5-M/ 48DC | 130 Kbytes |
|
