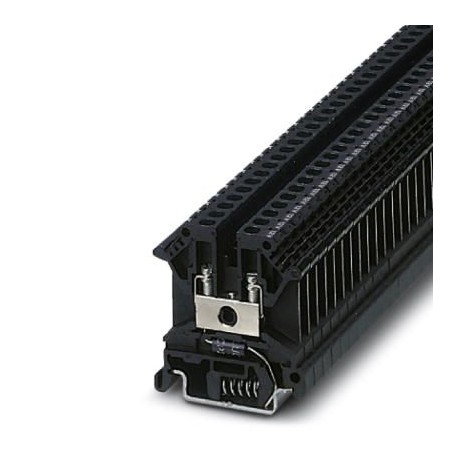

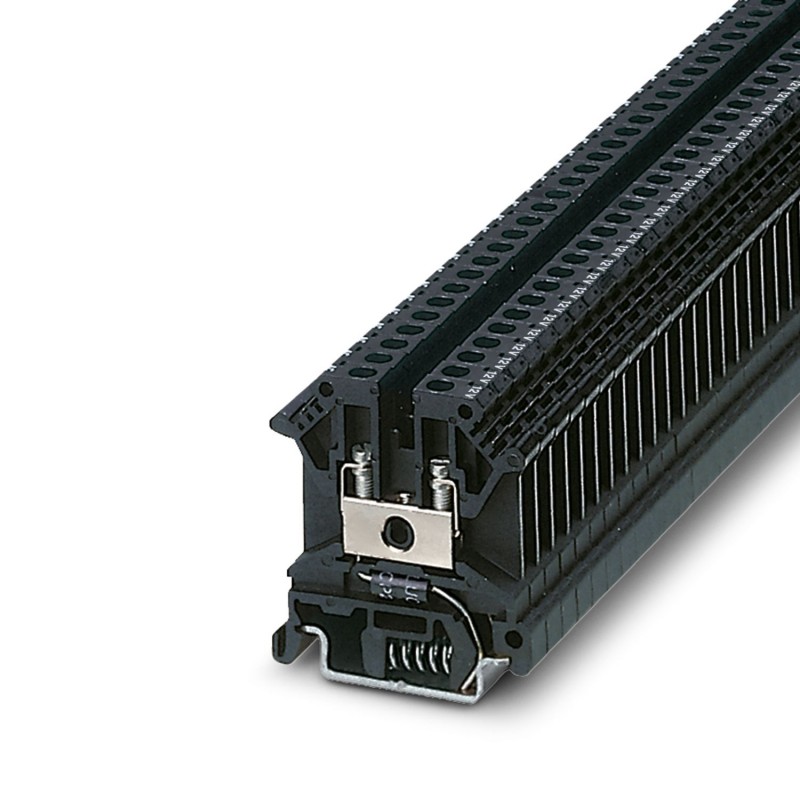

TT-UK5/ 12DC 2794686 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
TT-UK5/ 12DC
2794686
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Morsetto componibile con protezione fine da sovratensioni tra morsetti e guida, tensione nominale: 12 V DC, montaggio su NS 32 o NS 35/7,5, spessore morsetto: 6,2 mm, altezza: 47 mm
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Classe di prova IEC | C1 |
| C3 | |
| Classe requisiti VDE | C1 |
| C3 | |
| Tipo | Morsetto a un piano |
| Numero di poli | 1 |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Tensione nominale UN | 12 V DC |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Larghezza | 6,2 mm |
| Altezza | 42,5 mm |
| Profondità | 47 mm |
| Classe di combustibilità a norma UL 94 | V-2 |
| Materiale custodia | PA |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Direzione di azione | Line-Earth Ground |
| Massima tensione permanente UC | 13 V DC |
| 9 V AC | |
| Corrente nominale | 32 A (50 °C) |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 346 A (per conduttore) |
| Corrente cumulativa (8/20) µs | 346 A |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 346 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 67 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 19 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 19 V |
| Tensione residua a In(filo-terra) | ≤ 20 V |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Frequenza limite fg (3 dB), asimm. (PE) nel sistema a 150 Ω | tip. 1 MHz |
| Capacità (filo-terra) | ≤ 2,35 nF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 500 V / 250 A |
| C3 - 25 A |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Classe requisiti VDE | C1 |
| C3 | |
| Norme Specifica tecnologia dell'informazione | |
| Norme/Disposizioni | IEC 61643-21 |
| IEC 61643-21 | |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2000 |
| Tipo di montaggio | Guida di supporto: 35 mm |
