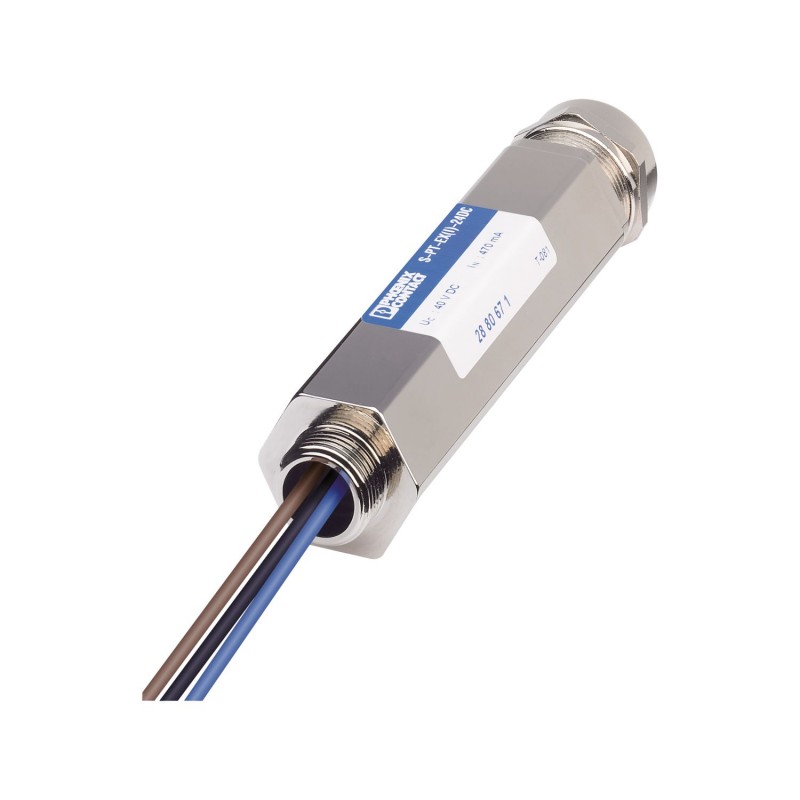

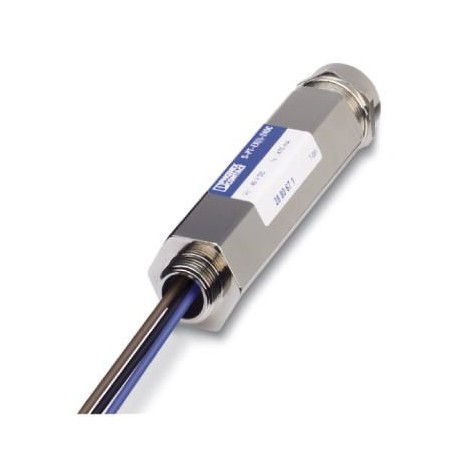

S-PT-EX(I)-24DC-3/4" 2882585 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
S-PT-EX(I)-24DC-3/4"
2882585
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2882585 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL2231 - |
| Pagina catalogo | Pagina 130 (C_4_2017) |
| GTIN | 4046356098076 |
| Peso per pezzo (confezione esclusa) | 391,000 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP67 |
Generalità
| Materiale custodia | Pressofuso di zinco, superficie placcata in rame e nichelata |
|---|---|
| Colore | color argento |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| EN 60079-0 | |
| EN 60079-11 | |
| Tipo di montaggio | avvitamento diretto |
| Tipo | Modulo a vite |
| N. poli | 3 |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente di dimensionamento | 350 mA (50 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA (per conduttore) |
| Corrente nominale dispersa In(8/20) µs (schermatura-terra) | 10 kA (opzionale) |
| Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA (per conduttore) |
| Corrente dispersa Imax(8/20) µs max. (schermatura-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 30 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A (per conduttore) |
| Corrente ad impulsi nominale Ian (10/1000)µs (schermatura-terra) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 50 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 1,4 kV (messa a terra diretta) |
| Limitazione di tensione in uscita a 1KV/µs (schermatura-terra) spike | ≤ 600 V (opzionale) |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 50 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 1,4 kV (messa a terra diretta) |
| Tensione residua con In(conduttore-conduttore) | ≤ 50 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 50 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 50 V (C1 - 0,5 kV / 250 A) |
| ≤ 55 V (C1 - 1 kV / 500 A) | |
| ≤ 55 V (C2 - 2 kV/1 kA) | |
| ≤ 55 V (C2 - 10 kV / 5 kA) | |
| ≤ 50 V (C3 - 10 A) | |
| ≤ 50 V (C3 - 25 A) | |
| ≤ 80 V (D1 - 1 kA) | |
| Livello di protezione Up(conduttore-terra) | ≤ 1,4 kV (C1 - 1 kV / 500 A) |
| ≤ 1,4 kV (C2 - 2 kV/1 kA) | |
| ≤ 1,4 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1,4 kV (C3 - 25 A) | |
| ≤ 1,4 kV (C3 - 100 A) | |
| ≤ 1,4 kV (D1 - 1 kA) | |
| Livello di protezione Up(schermatura-terra) | ≤ 600 V (C1 - 0,5 kV / 250 A) |
| ≤ 650 V (C1 - 1 kV / 500 A) | |
| ≤ 650 V (C2 - 2 kV/1 kA) | |
| ≤ 650 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C3 - 10 A) | |
| ≤ 750 V (C3 - 25 A) | |
| ≤ 750 V (C3 - 100 A) | |
| ≤ 650 V (D1 - 1 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Tempo di eccitazione tA (schermatura-filo) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 1 MHz / 50 Ω) |
| tip. 0,2 dB (≤ 400 kHz / 150 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 6 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 2,5 MHz |
| Resistenza in serie | 2,2 Ω ±10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 25 A | |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (schermatura-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 10 A - 1 s |
| Resistenza alla corrente alternata (schermatura-terra) | 10 A - 1s |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Cavo di collegamento |
| Tecnica di connessione | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,6 Nm |
| Lunghezza di spelatura | 6 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 |
Normative e prescrizioni
| Norme/disposizioni | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| IEC 60079-0 2011 | |
| IEC 60079-11 2011 | |
| IEC 60079-26 2006 |
Informazioni generali
| Capacità max. interna Ci | 2 nF |
|---|---|
| Induttanza interna max. Li | 1 µH |
| Max. corrente d'ingresso Ii | 350 mA (T4 / ≤ 50 °C) |
| 350 mA (T5 / ≤ 50 °C) | |
| 350 mA (T6 / ≤ 50 °C) | |
| max. tensione d’ingresso Ui | 30 V |
| max. potenza in ingresso Pi | 3 W |
| Tensione di isolamento collegata a massa | 500 V AC |
| Temperatura ambiente (esercizio) | -40 °C ... 50 °C |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
