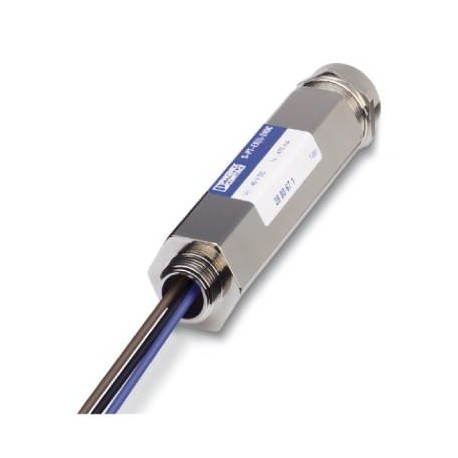

S-PT-EX(I)-24DC-1/2" 2882572 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
S-PT-EX(I)-24DC-1/2"
2882572
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Protezione da sovratensione. in modulo a vite IP67 per sonde di misura circ. a sicurezza intrinseca, montaggio diretto tramite filettatura esterna da 1/2'' NPT, pressacavo della linea di segnale, cavo circ. di Protec. a due livelli. Adatto per HART.
Protezione contro le sovratensioni nel modulo a vite IP67 per convertitore di dati di misurazione in circuiti elettrici a sicurezza intrinseca, montaggio diretto mediante filettatura esterna 1/2'' NPT, pressacavi per linea di segnale, circuito di protezione a due stadi. Compatibile con HART. Utilizzabile in circuiti di sicurezza fino a SIL 3.
messa a terra, protezione da fulmini e sovratensioni > Scaricatore combinato per reti dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Nota per il funzionamento | Durante l’isolamento dei ponticelli, l’attacco schermato è collegato in modo indiretto alla custodia e/o al potenziale di riferimento. |
| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Famiglia di prodotti | SURGETRAB |
| Classe di prova IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tipo | Modulo a vite |
| Numero di poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Coppia di fili per modulo | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 17 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 24 V DC |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,6 Nm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 |
| Capacità max. interna Ci | 2 nF |
| Induttanza interna max. Li | 1 µH |
| Max. corrente d'ingresso Ii | 350 mA (T4 / ≤ 50 °C) |
| 350 mA (T5 / ≤ 50 °C) | |
| 350 mA (T6 / ≤ 50 °C) | |
| max. tensione d’ingresso Ui | 30 V |
| max. potenza in ingresso Pi | 3,00 W |
| Tensione di isolamento collegata a massa | 500 V AC |
| Temperatura ambiente (esercizio) | -40 °C ... 50 °C |
| Temperatura di superficie max. | 135 °C (T4) |
| 100 °C (T5) | |
| 85 °C (T6) |
| Disegno quotato |  |
| Larghezza | 33,5 mm |
| Altezza | 33,5 mm |
| Profondità | 148 mm |
| Colore | color acciaio/acciaio inox |
| Materiale custodia | Pressofuso di zinco, superficie placcata in rame e nichelata |
| Materiale superficie custodia | nichelato |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Line & Line-Earth Ground |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente nominale | 350 mA (50 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 10 kA (per conduttore) |
| Corrente nominale dispersa In(8/20) µs (schermatura-terra) | 10 kA (opzionale) |
| Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA (per conduttore) |
| Corrente dispersa Imax(8/20) µs max. (schermatura-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 30 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A (per conduttore) |
| Corrente ad impulsi nominale Ian (10/1000)µs (schermatura-terra) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 50 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 1,4 kV (messa a terra diretta) |
| Limitazione di tensione in uscita a 1KV/µs (schermatura-terra) spike | ≤ 600 V (opzionale) |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 50 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 1,4 kV (messa a terra diretta) |
| Tensione residua a In(filo-filo) | ≤ 50 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 50 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 50 V (C1 - 0,5 kV / 250 A) |
| ≤ 55 V (C1 - 1 kV / 500 A) | |
| ≤ 55 V (C2 - 2 kV/1 kA) | |
| ≤ 55 V (C2 - 10 kV / 5 kA) | |
| ≤ 50 V (C3 - 10 A) | |
| ≤ 50 V (C3 - 25 A) | |
| ≤ 80 V (D1 - 1 kA) | |
| Livello di protezione Up(conduttore-terra) | ≤ 1,4 kV (C1 - 1 kV / 500 A) |
| ≤ 1,4 kV (C2 - 2 kV/1 kA) | |
| ≤ 1,4 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1,4 kV (C3 - 25 A) | |
| ≤ 1,4 kV (C3 - 100 A) | |
| ≤ 1,4 kV (D1 - 1 kA) | |
| Livello di protezione Up(schermatura-terra) | ≤ 600 V (C1 - 0,5 kV / 250 A) |
| ≤ 650 V (C1 - 1 kV / 500 A) | |
| ≤ 650 V (C2 - 2 kV/1 kA) | |
| ≤ 650 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C3 - 10 A) | |
| ≤ 750 V (C3 - 25 A) | |
| ≤ 750 V (C3 - 100 A) | |
| ≤ 650 V (D1 - 1 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Tempo di eccitazione tA (schermatura-filo) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 1 MHz / 50 Ω) |
| tip. 0,2 dB (≤ 400 kHz / 150 Ω) | |
| Frequenza limite fg (3 dB), simm. nel sistema a 50 Ω | tip. 6 MHz |
| Frequenza limite fg (3 dB), simm. nel sistema a 150 Ω | tip. 2,5 MHz |
| Resistenza per percorso | 2,2 Ω ±10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 25 A | |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (schermatura-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 10 A - 1 s |
| Resistenza alla corrente alternata (schermatura-terra) | 10 A - 1 s |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -40 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Conformità/Omologazioni | |
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
| IECEx | Ex ia IIC T4...T6 Ga |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | IEC 60664-1 / EN 60079-0 / EN 60079-11 |
| Norme/disposizioni | EN 61643-21 |
| Nota | A2:2013 |
| Norme/disposizioni | EN 60079-0 |
| Nota | 2018 |
| Norme/disposizioni | EN 60079-11 |
| Nota | 2012 |
| Norme/disposizioni | IEC 60079-0 |
| Nota | 2017 |
| Norme/disposizioni | IEC 60079-11 |
| Nota | 2011 |
| Tipo di montaggio | avvitamento diretto |
