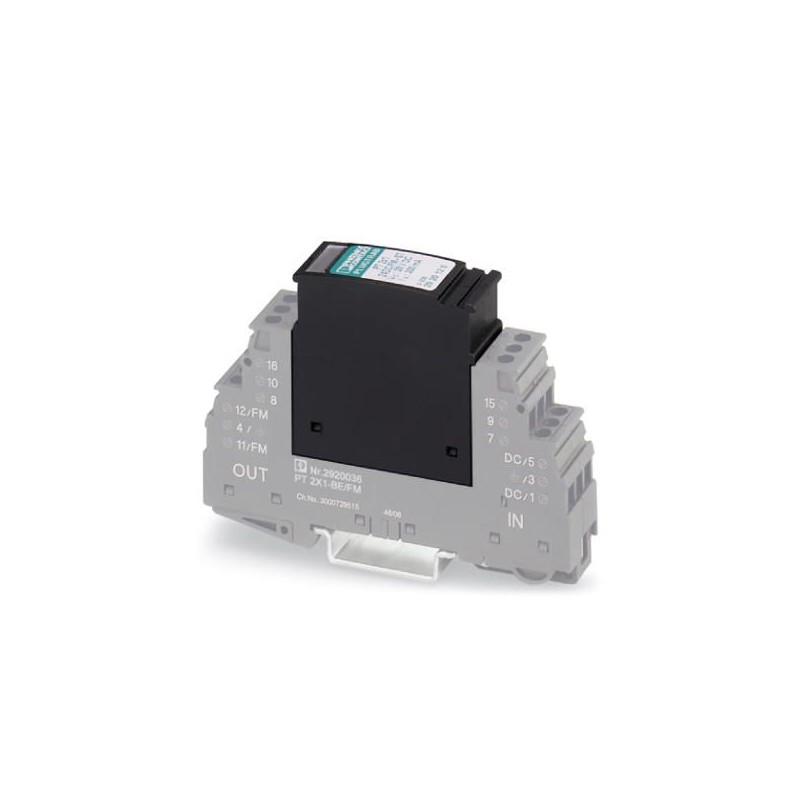

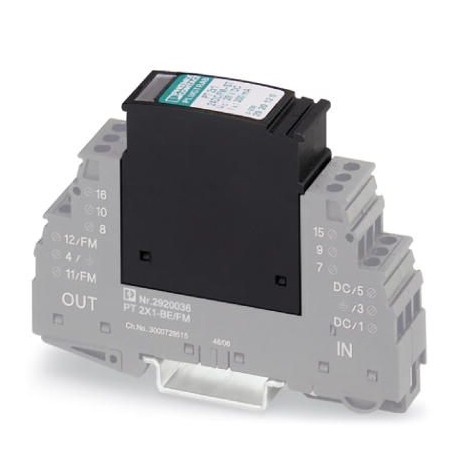

PT 2X1-5DC/FM-ST 2920104 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 2X1-5DC/FM-ST
2920104
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2920104 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2112 - |
| Pagina catalogo | Pagina 91 (TT_2011) |
| GTIN | 4046356154031 |
| Peso per pezzo (confezione esclusa) | 27,380 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dimensioni
| Altezza | 44,8 mm |
|---|---|
| Larghezza | 17,5 mm |
| Profondità | 51,7 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| IEC 60664-1 | |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 5 V DC |
| Massima tensione permanente UC | 6 V DC |
| 4 V AC | |
| Corrente di dimensionamento | 300 mA (45 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 mA |
| Corrente conduttori di terra IPE | ≤ 1 µA (con PT 2X1+F-BE) |
| ≤ 2 mA (collegato direttamente a terra) | |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 2,5 kA (per conduttore) |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 145 A (25 °C / 1x) |
| 50 A (25 °C) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 14 V |
| ≤ 600 V (con PT 2X1+F-BE) | |
| Limitazione di tensione in uscita a 1 kV/µs (massa segnale fili), spike | ≤ 14 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 11 V |
| Limitazione di tensione in uscita a 1 kV/µs (massa segnale fili), statica | ≤ 11 V |
| Tensione residua con In(conduttore-terra) | ≤ 10 V |
| Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 12 V |
| Livello di protezione Up(conduttore-terra) | ≤ 11 V (C1 - 500 V / 250 A) |
| ≤ 10 V (C3 - 25 A) | |
| Livello di protezione Up(massa segnale fili) | ≤ 11 V (C1 - 500 V / 250 A) |
| ≤ 10 V (C3 - 25 A) | |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,5 dB (≤ 200 kHz / 50 Ω) |
| tip. 0,2 dB (≤ 100 kHz / 150 Ω) | |
| Frequenza limite fg (3dB), asimm. (GND) nel sistema a 50 Ohm | tip. 1 MHz |
| Frequenza limite fg (3dB), asimm. (GND) nel sistema a 150 Ohm | tip. 0,4 MHz |
| Resistenza in serie | 4,7 Ω (7-8/11-12) |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Prefusibile necessario massimo | 315 mA (T) |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA | |
| C3 - 25 A | |
| Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
Dati di collegamento
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Contatto FM
| Funzione di inserzione | Contat. apert. |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Tensione d'esercizio massima ImaxAC | 250 V AC |
| Corrente d'esercizio massima Imax | 0,2 A (250 V AC) |
| 0,2 A (220 V DC) | |
| 1 A (60 V AC) | |
| 1 A (60 V DC) |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Norme/disposizioni | IEC 61643-21 2002 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
