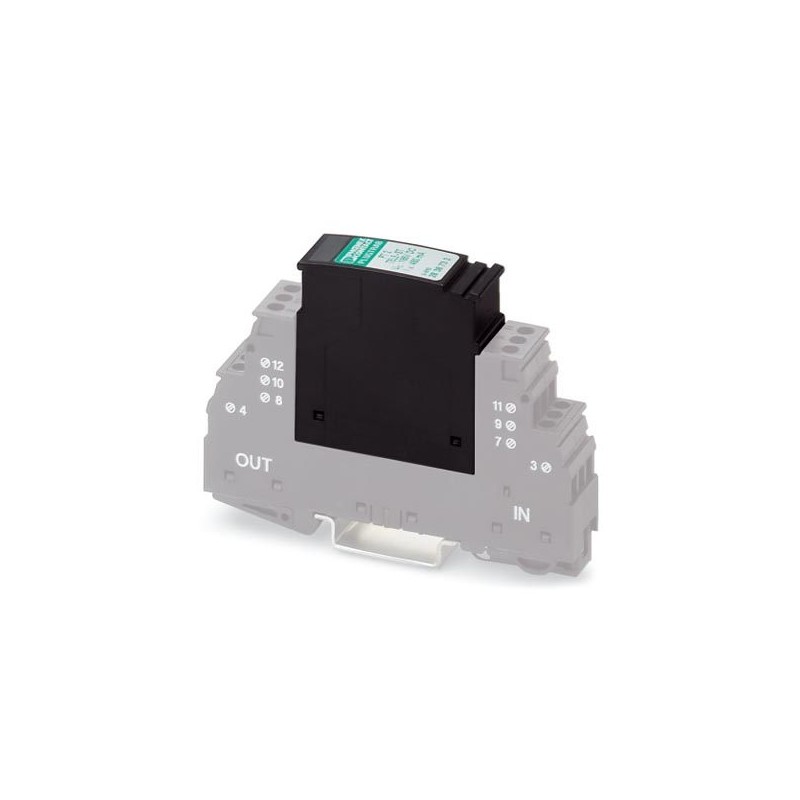

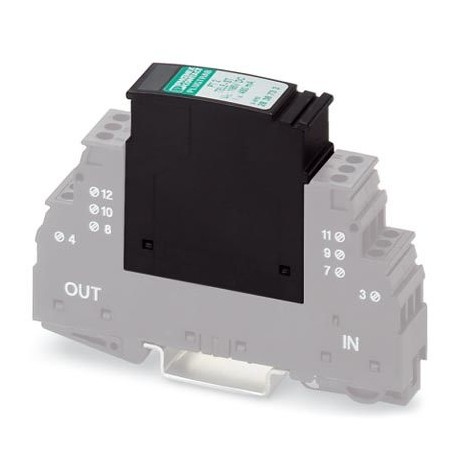

PT 2-TELE-ST 2838733 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 2-TELE-ST
2838733
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2838733 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL3121 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 164 (C_4_2017) |
| GTIN | 4046356044677 |
| Peso per pezzo (confezione esclusa) | 28,940 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 52 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero intenso RAL 9005 |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| N. poli | 2 |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 185 V DC |
| 130 V AC | |
| Massima tensione permanente UC | 185 V DC |
| 130 V AC | |
| Corrente di dimensionamento | 450 mA AC (45 °C) |
| 130 mA DC (45 °C) | |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA |
| Corrente conduttori di terra IPE | ≤ 10 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-conduttore) | 1 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 1 kA |
| Corrente dispersa Itotal(8/20) µs | 18 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 18 kA |
| Corrente ad impulsi nominale Ian (10/700)µs (filo-filo) | 100 A |
| Corrente ad impulsi nominale Ian (10/700)µs (filo-terra) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 300 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 300 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 300 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 300 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 160 V (C2 - 10 kV / 5 kA) |
| Tensione residua con In(conduttore-terra) | ≤ 200 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up(conduttore-conduttore) | ≤ 250 V (B2 - 1 kV / 25 A) |
| ≤ 300 V (B2 - 4 kV / 100 A) | |
| ≤ 270 V (C1 - 1 kV / 500 A) | |
| ≤ 300 V (C2 - 2 kV/1 kA) | |
| ≤ 320 V (C2 - 4 kV / 2 kA) | |
| ≤ 330 V (C2 - 10 kV / 5 kA) | |
| Livello di protezione Up(conduttore-terra) | ≤ 250 V (B2 - 1 kV / 25 A) |
| ≤ 300 V (B2 - 4 kV / 100 A) | |
| ≤ 270 V (C1 - 1 kV / 500 A) | |
| ≤ 300 V (C2 - 2 kV/1 kA) | |
| ≤ 320 V (C2 - 4 kV / 2 kA) | |
| ≤ 330 V (C2 - 10 kV / 5 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 500 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 500 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,4 dB (≤ 5 MHz / 100 Ω) |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | tip. 20 MHz |
| Capacità (filo-filo) | tip. 30 pF (f=1 MHz / VR= 0V) |
| Capacità (filo-terra) | tip. 30 pF (f=1 MHz / VR= 0V) |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| C3 - 25 A | |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (conduttore-terra) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| C3 - 25 A | |
| D1 - 1 kA |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
