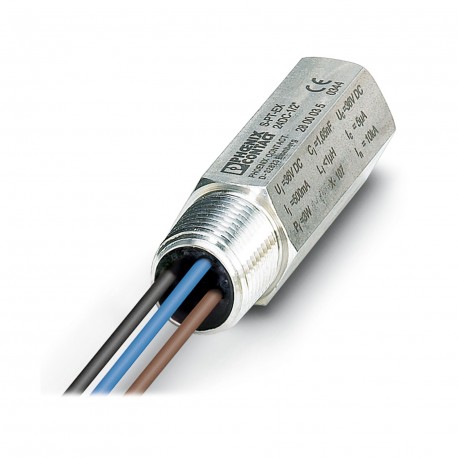

S-PT-EX-24DC-1/2" 2800035 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
S-PT-EX-24DC-1/2"
2800035
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Protezione contro le sovratensioni per un circuito di segnale pilotato a potenziale zero verso terra sul modulo spin-on con grado di protezione IP67 per teste sensore, collegamento 1/2 pollice 14 NPT. Testato in base ai tipi di protezione nelle zone Ex Ex d/Ex tD/Ex ia IIC/Ex iaD. Adatto per l'uso in sistemi bus di campo secondo il concetto FISCO, adatto per HART.
Protezione contro le sovratensioni per un circuito di segnalazione operato senza possibilità di messa a terra nel modulo di filettatura della classe di protezione IP67 per le teste sensori, connessione 1/2 pollice 14 NPT. Testato secondo i tipi di protezione contro l'accensione nelle aree Ex: Ex d / Ex tD / Ex ia IIC / Ex iaD. È adatto all'uso nel sistema fieldbus secondo il concetto FISCO, capace di HART. Può essere utilizzato in circuiti legati alla sicurezza fino alla cognata 3.
messa a terra, protezione da fulmini e sovratensioni > Scaricatore combinato per reti dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2800035 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL2232 - |
| Pagina catalogo | Pagina 130 (C_4_2017) |
| GTIN | 4046356411011 |
| Peso per pezzo (confezione esclusa) | 198,430 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (non-Ex) |
|---|---|
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP67 |
Generalità
| Materiale custodia | Acciaio inox |
|---|---|
| Colore | color argento |
| Tipo di montaggio | 1/2" NPT |
| Tipo | Modulo a vite |
| N. poli | 2 |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 36 V DC |
| 25 V AC | |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 260 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Itotal(10/350) µs | 2 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 260 A |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 20 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 50 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 130 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 1,1 kV |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 60 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 65 V (C3 - 10 A) |
| Livello di protezione Up(conduttore-terra) | ≤ 1,1 kV (C3 - 100 A) |
| ≤ 1,1 kV (C1 - 1 kV / 500 A) | |
| ≤ 1,2 kV (C2 - 10 kV / 5 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,1 dB (30 MHz / 50 Ω) |
| tip. 0,1 dB (6 MHz / 150 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 70 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 70 MHz |
| Capacità (filo-filo) | tip. 20 pF |
| Capacità (filo-terra) | tip. 5 pF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C3 - 25 A |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 10 A - 1 s |
Normative e prescrizioni
| Norme/disposizioni | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-1 2007 | |
| EN 60079-11 2012 | |
| EN 60079-31 2009 | |
| IEC 60079-0 2011 | |
| IEC 60079-1 2007 | |
| IEC 60079-11 2011 | |
| IEC 60079-31 2008 |
Informazioni generali
| Capacità max. interna Ci | 1,65 nF |
|---|---|
| Induttanza interna max. Li | 1 µH |
| Max. corrente d'ingresso Ii | 500 mA (T4 / ≤ 75 °C) |
| 500 mA (T5 / ≤ 75 °C) | |
| 500 mA (T6 / ≤ 60 °C) | |
| max. tensione d’ingresso Ui | 36 V DC |
| max. potenza in ingresso Pi | 3 W |
| Tensione di isolamento collegata a massa | 500 V AC |
| Temperatura ambiente (esercizio) | -40 °C ... 75 °C (T4) |
| -40 °C ... 75 °C (T5) | |
| -40 °C ... 60 °C (T6) |
Conformità / omologazioni
| ATEX | II 1 G Ex ia IIC T4...T6 |
|---|---|
| II 2 G Ex d IIC T4...T6 | |
| II 1 D Ex iaD 20 IP6x T85 °C...135 °C | |
| II 2 D Ex tD A21 IP6x T85 °C...135 °C | |
| IECEx | Ga Ex ia IIC T4...T6 |
| Ex d IIC T4...T6 | |
| Ex iaD IP6x T85 °C...135 °C | |
| Ex tD A21 IP6x T85 °C...135 °C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
