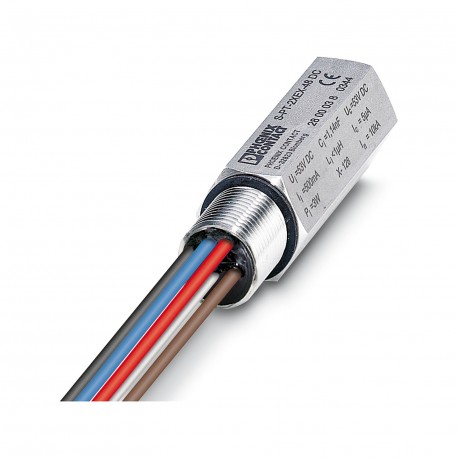

S-PT-2XEX-48DC 2800038 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
S-PT-2XEX-48DC
2800038
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Protezione contro le sovratensioni per due circuiti di segnale azionati senza potenziale di terra nel modulo a vite con grado di protezione IP67 per cavi del sensore, collegamento M20 x 1,5. Testato secondo i gradi di protezione contro l'accensione nelle zone Ex d/Ex tD/Ex ia IIC/Ex iaD. Adatto per l'uso in sistemi di bus di campo secondo il concetto FISCO.
Protezione contro la sovratensione per due circuiti del segnale con potenziale di terra zero nel modulo a vite con grado di protezione IP67 per teste di sensore, connessione M20 x 1,5. Testata secondo i tipi di protezione per zone a potenziale rischio di esplosione Ex d / Ex tD / Ex ia IIC / Ex iaD. Adatta per l'utilizzo nel sistema di bus di campo secondo il concetto FISCO. Utilizzabile in circuiti di sicurezza fino a SIL 3.
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Famiglia di prodotti | SURGETRAB |
| Classe di prova IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tipo | Modulo a vite |
| Numero di poli | 4 |
| Coppia di fili per modulo | 2 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 48 V DC |
| Collegamento | Fili singoli |
| Capacità max. interna Ci | 1,14 nF |
| Induttanza interna max. Li | 1 µH |
| Max. corrente d'ingresso Ii | 500 mA (T4 / ≤ 75 °C) |
| 500 mA (T5 / ≤ 75 °C) | |
| 500 mA (T6 / ≤ 60 °C) | |
| max. tensione d’ingresso Ui | 53 V DC |
| max. potenza in ingresso Pi | 3,00 W |
| Tensione di isolamento collegata a massa | 500 V AC |
| Temperatura ambiente (esercizio) | -40 °C ... 75 °C (T4) |
| -40 °C ... 75 °C (T5) | |
| -40 °C ... 60 °C (T6) | |
| Range temperatura d'impiego | -40 °C ... 100 °C (T4) |
| -40 °C ... 75 °C (T5) | |
| -40 °C ... 60 °C (T6) | |
| Temperatura di superficie max. | 135 °C (T4) |
| 100 °C (T5) | |
| 85 °C (T6) |
| Disegno quotato |  |
| Larghezza | 28 mm |
| Altezza | 28 mm |
| Profondità | 79 mm |
| Colore | color acciaio/acciaio inox |
| Materiale guarnizione | NBR |
| Materiale custodia | Acciaio legato 1.4404 |
| ASTM 316L |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Line & Line-Earth Ground |
| Massima tensione permanente UC | 53 V DC |
| 37 V AC | |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 170 A |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Itotal(10/350) µs | 2 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 34 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 85 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 1,1 kV |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 80 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 80 V (C3 - 10 A) |
| Livello di protezione Up(conduttore-terra) | ≤ 1,1 kV (C3 - 100 A) |
| ≤ 1,1 kV (C1 - 1 kV / 500 A) | |
| ≤ 1,2 kV (C2 - 10 kV / 5 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,1 dB (1 MHz/50 Ω) |
| tip. 0,1 dB (500 kHz / 150 Ω) | |
| Frequenza limite fg (3 dB), simm. nel sistema a 50 Ω | tip. 6 MHz |
| Frequenza limite fg (3 dB), simm. nel sistema a 150 Ω | tip. 3 MHz |
| Capacità (filo-filo) | tip. 1 nF |
| Capacità (filo-terra) | tip. 5 pF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C3 - 10 A |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 10 A - 1 s |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (non-Ex) |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Conformità/Omologazioni | |
| ATEX | II 1 G Ex ia IIC T4...T6 |
| II 2 G Ex d IIC T4...T6 | |
| II 1 D Ex iaD 20 IP6x T85 °C...135 °C | |
| II 2 D Ex tD A21 IP6x T85 °C...135 °C | |
| IECEx | Ga Ex ia IIC T4...T6 |
| Ex d IIC T4...T6 | |
| Ex iaD IP6x T85 °C...135 °C | |
| Ex tD A21 IP6x T85 °C...135 °C | |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | IEC 60664-1 / IEC 60079-11 |
| Norme/disposizioni | EN 61643-21 |
| Nota | A2:2013 |
| Norme/disposizioni | EN 60079-0 |
| Nota | 2018 |
| Norme/disposizioni | EN 60079-1 |
| Nota | 2007 |
| Norme/disposizioni | EN 60079-11 |
| Nota | 2012 |
| Norme/disposizioni | EN 60079-31 |
| Nota | 2009 |
| Norme/disposizioni | IEC 60079-0 |
| Nota | 2017 |
| Norme/disposizioni | IEC 60079-1 |
| Nota | 2007 |
| Norme/disposizioni | IEC 60079-11 |
| Nota | 2011 |
| Norme/disposizioni | IEC 60079-31 |
| Nota | 2008 |
| Tipo di montaggio | M20 |
