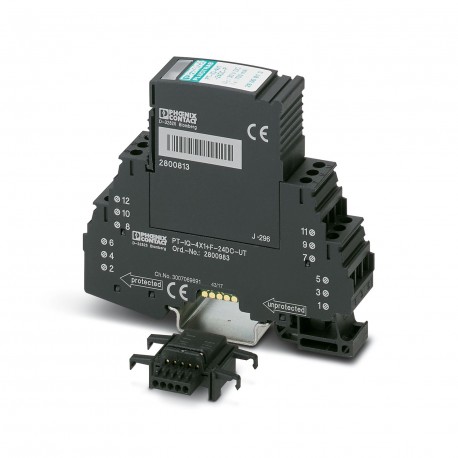

PT-IQ-4X1+F-24DC-UT 2800983 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
PT-IQ-4X1+F-24DC-UT
2800983
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Protezione contro le sovratensioni, composta da protezione a innesto ed elemento base, con indica. Diagnostica multilivello e stato integrati nel modulo per quattro conduttori di segnale con potenziale di riferimento congiunto. Messa a terra indipendente. con scaricatore di gas.
Protezione contro le sovratensioni, composta da spina estraibile ed elemento base, con indicatore di stato integrato a più livelli sul modulo per quattro fili di segnale con potenziale di riferimento comune. Messa a terra indiretta mediante scaricatore a gas. Utilizzabile in circuiti di sicurezza fino a SIL 3.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | |
| Nota | La trasmissione a distanza e l'alimentazione di tensione del connettore bus per guida DIN vengono realizzate tramite inserimento a scatto del modulo sul connettore bus per guida DIN. |
| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Famiglia di prodotti | PLUGTRAB IQ |
| Classe di prova IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico, a più livelli |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 24 V DC |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Disegno quotato |  |
| Larghezza | 17,7 mm |
| Altezza | 91,1 mm |
| Profondità | 77,5 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 1 TE |
| Colore | nero (RAL 9005) |
| nero (RAL 9005) | |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale custodia | PA 6.6 |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente nominale | 700 mA (50 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 mA (per conduttore) |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Livello di protezione Up(conduttore-terra) | ≤ 800 V (C1 - 1 kV / 500 A) |
| ≤ 950 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C2 - 10 kA) | |
| ≤ 780 V (C3 - 25 A) | |
| Livello di protezione Up(massa segnale fili) | ≤ 75 V (C1 - 1 kV / 500 A) |
| ≤ 135 V (C2 - 10 kV / 5 kA) | |
| ≤ 180 V (C2 - 10 kA) | |
| ≤ 55 V (C3 - 25 A) | |
| ≤ 60 V (C3 - 50 A) | |
| Livello di protezione Upstatico (conduttore-terra) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| ≤ 230 V (C2 - 10 kA) | |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Tempo di risposta tA (massa segnale fili) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,3 dB (≤ 300 kHz / 150 Ω) |
| Frequenza limite fg (3 dB), asimm. (massa del segnale) nel sistema da 150 Ω | tip. 1,1 MHz |
| Capacità (filo-terra) | tip. 2 nF |
| Resistenza per percorso | 1,2 Ω ±5 % |
| Segnalazione protezione contro le sovratensioni guasta | ottico, a più livelli |
| Prefusibile necessario massimo | 800 mA (FF) |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 50 A | |
| D1 - 2,5 kA | |
| Resistenza corrente impulsiva (massa segnale fili) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 50 A | |
| D1 - 2,5 kA | |
| Tempo di reset impulso (conduttore-terra) | ≤ 30 ms |
| Tempo di reset a impulsi (massa segnale fili) | ≤ 350 ms |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 4000 m (s.l.m.) |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2000 + A1:2008, modificato |
| Norme/disposizioni | EN 61643-21 |
| Nota | 2001 + A1:2009 |
| Norme/disposizioni | EN 61000-6-3 |
| Nota | 2007 + A1:2011 |
| Norme/disposizioni | EN 61000-6-2 |
| Nota | 2005 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Caratteristica | Valore |
|---|---|
| tensione nominale DC (EF008799) | 24 V |
