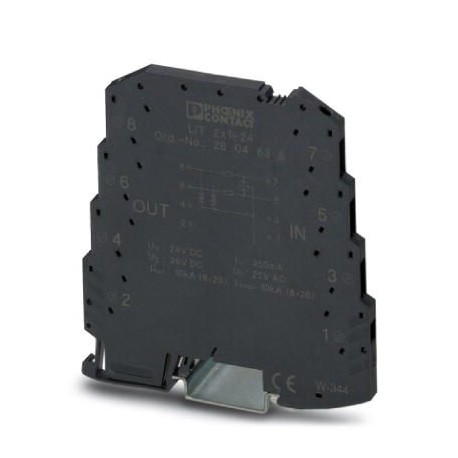

LIT 2X1-24 2804636 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
LIT 2X1-24
2804636
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Protezione contro le sovratensioni sul modulo per montaggio su guida simmetrica in un unico pezzo, larghezza 6,2 mm, per due conduttori con potenziale di riferimento comune.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2804636 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2211 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 117 (C_4_2017) |
| GTIN | 4046356428316 |
| Peso per pezzo (confezione esclusa) | 53,460 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PBT |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | grigio antracite RAL 7016 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Modulo guida monolitico |
| Direzione di azione | Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 36 V DC |
| 25 V AC | |
| Corrente di dimensionamento | 350 mA (40° C) |
| Corrente attiva di esercizio ICa UC | ≤ 2 µA |
| Corrente conduttori di terra IPE | ≤ 4 µA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 500 A |
| 1 kA (per gruppo) | |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| 20 kA (1x) | |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 20 kA (per gruppo) |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 50 A |
| 100 A (per gruppo) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 60 V |
| Tensione residua con In(conduttore-terra) | ≤ 50 V |
| Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 60 V |
| Livello di protezione Up(conduttore-terra) | ≤ 60 V (C1 - 500 V / 250 A) |
| ≤ 95 V (C2 - 10 kV / 5 kA) | |
| ≤ 55 V (C3 - 10 A) | |
| ≤ 55 V (C3 - 50 A) | |
| ≤ 250 V (D1 - 500 A) | |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,3 dB (1 MHz / 50 Ω) |
| tip. 0,2 dB (350 kHz / 150 Ω) | |
| Frequenza limite fg (3dB), asimm. (PE) nel sistema a 50 Ohm | tip. 6 MHz |
| Frequenza limite fg (3dB), asimm. (PE) nel sistema a 150 Ohm | tip. 2 MHz |
| Capacità | ≤ 1,3 nF (per canale) |
| Resistenza in serie | 3,3 Ω 20 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 315 mA (T) |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 500 V / 250 A |
| C2 - 10 kV/5 kA | |
| C3 - 50 A | |
| D1 - 500 A | |
| Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caratteristica | Valore |
|---|---|
| tensione nominale DC (EF008799) | 24 V |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2804636-LIT 2X1-24 | 120 Kbytes |
|
