Visualizza ingrandito

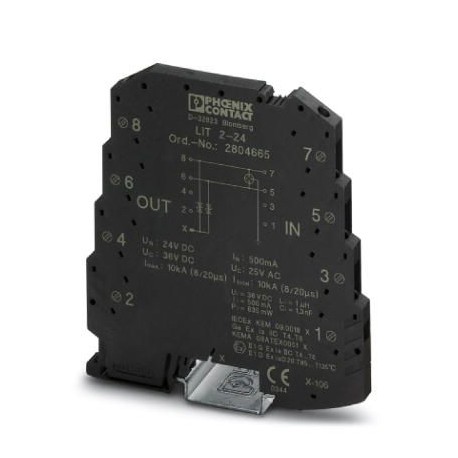

LIT 2-24 2804665 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
LIT 2-24
2804665
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2804665 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2211 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 92 (C_6_2013) |
| GTIN | 4046356428323 |
| Peso per pezzo (confezione esclusa) | 52,000 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PBT |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | grigio antracite RAL 7016 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Modulo guida monolitico |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 36 V DC |
| 25 V AC | |
| Corrente di dimensionamento | 500 mA (40° C) |
| Corrente attiva di esercizio ICa UC | ≤ 2 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 250 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 500 A |
| 1 kA (per gruppo) | |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| 20 kA (1x) | |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 250 A |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| 20 kA (per gruppo) | |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 50 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 50 A |
| 100 A (per gruppo) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 60 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 650 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 60 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 60 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 60 V (C1 - 500 V / 250 A) |
| ≤ 55 V (C3 - 10 A) | |
| ≤ 55 V (C3 - 50 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 650 V (C1 - 500 V / 250 A) |
| ≤ 650 V (C2 - 10 kV / 5 kA) | |
| ≤ 650 V (C3 - 10 A) | |
| ≤ 700 V (C3 - 50 A) | |
| ≤ 700 V (D1 - 500 A) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,3 dB (2,4 MHz / 50 Ω) |
| tip. 0,3 dB (700 kHz / 150 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 7,7 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 2,5 MHz |
| Capacità | ≤ 1,3 nF (per conduttore) |
| Resistenza in serie | 0 Ω |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 500 mA (T) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 500 V / 250 A |
| C3 - 50 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 500 V / 250 A |
| C2 - 10 kV/5 kA | |
| C3 - 50 A | |
| D1 - 500 A | |
| Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Normative e prescrizioni
| Norme/disposizioni | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| IEC 60079-0 2011 | |
| IEC 60079-11 2011 | |
| IEC 60079-26 2006 |
Informazioni generali
| Capacità max. interna Ci | tip. 1,3 nF |
|---|---|
| Induttanza interna max. Li | < 1 µH |
| Costanti temporali interne massime t (Ri/Li) | 10 µs |
| Max. corrente d'ingresso Ii | 500 mA (T4 / ≤ 80 °C) |
| 500 mA (T5 / ≤ 50 °C) | |
| 500 mA (T6 / ≤ 40 °C) | |
| max. tensione d’ingresso Ui | 36 V DC |
| max. potenza in ingresso Pi | 635 mW |
Conformità / omologazioni
| ATEX | II 1 G Ex ia IIC T4...T6 |
|---|---|
| II 1 D Ex iaD 20 T85 °C...135 °C | |
| IECEx | Ga Ex ia IIC T4...T6 |
| Ex iaD 20 T85 °C...T135 °C |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
