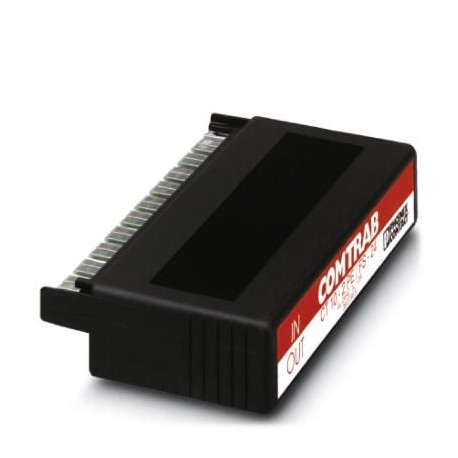

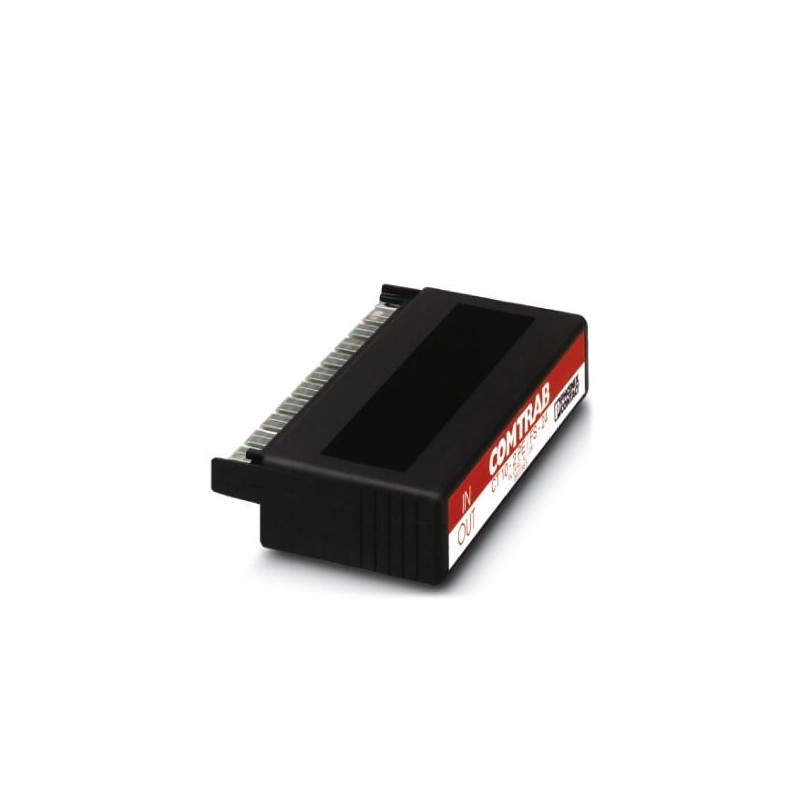

CT 10-2PE/FS-24 2807955 PHOENIX CONTACT Spina protezione contro le sovratensioni
CT 10-2PE/FS-24
2807955
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Connettore LSA-PLUS (COMTRAB CT 10) con protezione contro le sovratensioni grossolane/fini per 10 circuiti di segnale pilotati senza potenziale di terra. Tensione nominale: 24 V DC. Versione: 10 circuiti a due fili
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2807955 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3212 - |
| Pagina catalogo | Pagina 106 (C_6_2013) |
| GTIN | 4017918104740 |
| Peso per pezzo (confezione esclusa) | 125,150 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | PBT |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| IEC 60664-1 | |
| Tipo di montaggio | su CT-TERMIBLOCK e barra di separazione LSA-PLUS |
| Tipo | Modulo LSA-PLUS |
| Direzione di azione | Line-Line & Line-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 40 V DC |
| 28 V AC | |
| Corrente nominale IN | 1,5 A (75 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA (a-b) |
| Corrente conduttori di terra IPE | ≤ 1 µA (per conduttore) |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 119 A (25 °C) |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente cumulativa (8/20) µs | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 119 A (25 °C) |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 5 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 23 A (25 °C) |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 70 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 650 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 60 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 650 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 85 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 65 V |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | 0,1 dB (tip. fino a 2 MHz / 50 Ω) |
| 0,1 dB (tip. fino a 1 MHz / 150 Ω) | |
| 0,1 dB (tip. fino a 400 kHz / 600 Ω) | |
| Attenuazione d’inserzione aE, asimm. | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | 10 MHz (tip.) |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | 4 MHz (tip.) |
| Frequenza limite fg (3dB), simm. nel sistema a 600 Ohm | 1 MHz (tip.) |
| Capacità (filo-filo) | 1,1 nF (f=1 MHz / VR= 0V) |
| Capacità (filo-terra) | 1 pF |
| Resistenza in serie | |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA |
Dati di collegamento
| Collegamento | Innestabile nel COMTRAB-TERMIBLOCK e nelle barre di separazione e di attivazione LSA-PLUS. |
|---|---|
| Tipo di collegamento IN | Sistema di spine COMTRAB |
| Tipo di collegamento OUT | Sistema di spine COMTRAB |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caratteristica | Valore |
|---|---|
| tensione nominale DC (EF008799) | 24 V |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2807955-CT 10-2PE/FS-24 | 110 Kbytes |
|
