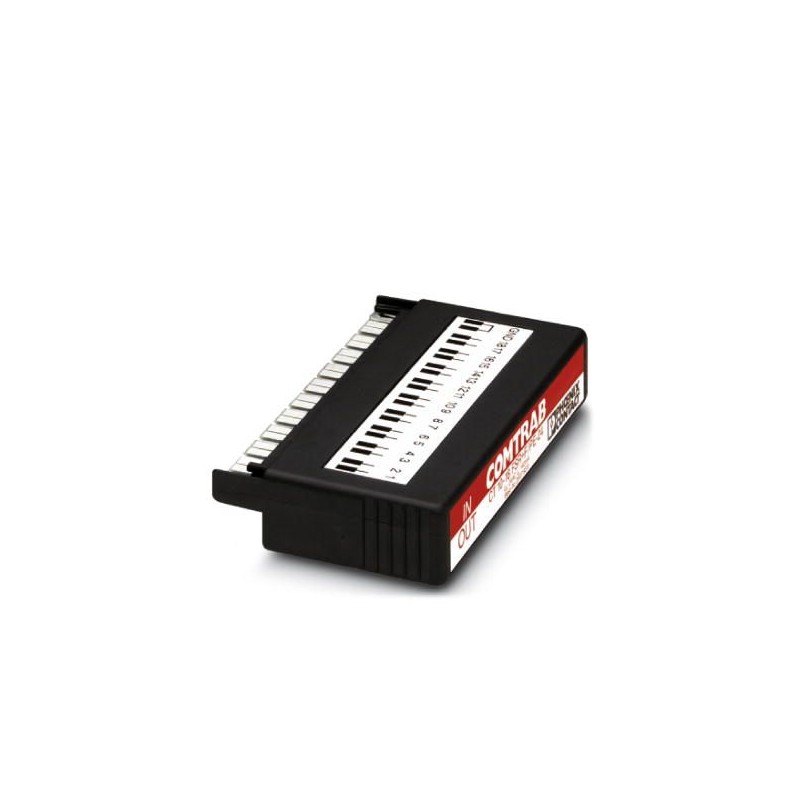

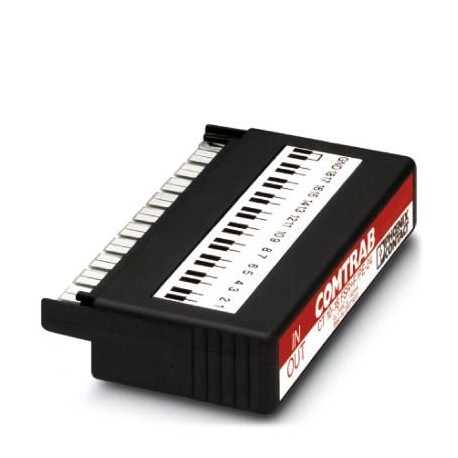

CT 10-18FSR+F/PE-24 2807939 PHOENIX CONTACT Spina protezione contro le sovratensioni
CT 10-18FSR+F/PE-24
2807939
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Spina protezione contro le sovratensioni
Connettore LSA-PLUS (COMTRAB CT 10) con protezione contro le sovratensioni grossolane/fini e resistenza al disaccoppiamento per 18 linee di segnale - GND e protezione GND grossolana - PE. Tensione nominale: 24 V DC. Versione: 10 circuiti a due fili
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2807939 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3212 - |
| Pagina catalogo | Pagina 107 (C_6_2013) |
| GTIN | 4017918075415 |
| Peso per pezzo (confezione esclusa) | 1,330 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | PBT |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| Tipo di montaggio | su CT-TERMIBLOCK e barra di separazione LSA-PLUS |
| Tipo | Modulo LSA-PLUS |
| Direzione di azione | Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 40 V DC |
| 28 V AC | |
| Corrente di dimensionamento | 140 mA (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA (18x) |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente dispersa Imax(8/20) µs max. | 5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 60 V (a, b) |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 650 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 85 V (a-b) |
| Tensione residua in In (fili-massa segnale) | ≤ 85 V |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns (a-b) |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns (a, b) |
| Attenuazione d’inserzione aE, simm. | 1,8 dB (tip. fino a 1 MHz / 50 Ω) |
| 0,6 dB (tip. fino a 400kHz / 150 Ω) | |
| 0,2 dB (tip. fino a 60kHz / 600 Ω) | |
| Attenuazione d’inserzione aE, asimm. | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | 6 MHz (tip.) |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | 2,5 MHz (tip.) |
| Frequenza limite fg (3dB), simm. nel sistema a 600 Ohm | 750 kHz (tip.) |
| Capacità (filo-terra) | 1,1 nF (1 MHz a ... b) |
| Resistenza in serie | 22 Ω ±10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 145 mA |
| Resistenza corrente impulsiva (conduttore-terra) | D1 - 2,5 kA |
| Resistenza corrente impulsiva (massa segnale di terra) | D1 - 2,5 kA |
Dati di collegamento
| Collegamento | Innestabile nel COMTRAB-TERMIBLOCK e nelle barre di separazione e di attivazione LSA-PLUS. |
|---|---|
| Tipo di collegamento IN | Sistema di spine COMTRAB |
| Tipo di collegamento OUT | Sistema di spine COMTRAB |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caratteristica | Valore |
|---|---|
| tensione nominale DC (EF008799) | 24 V |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2807939-CT 10-18FSR+F/PE-24 | 152 Kbytes |
|
