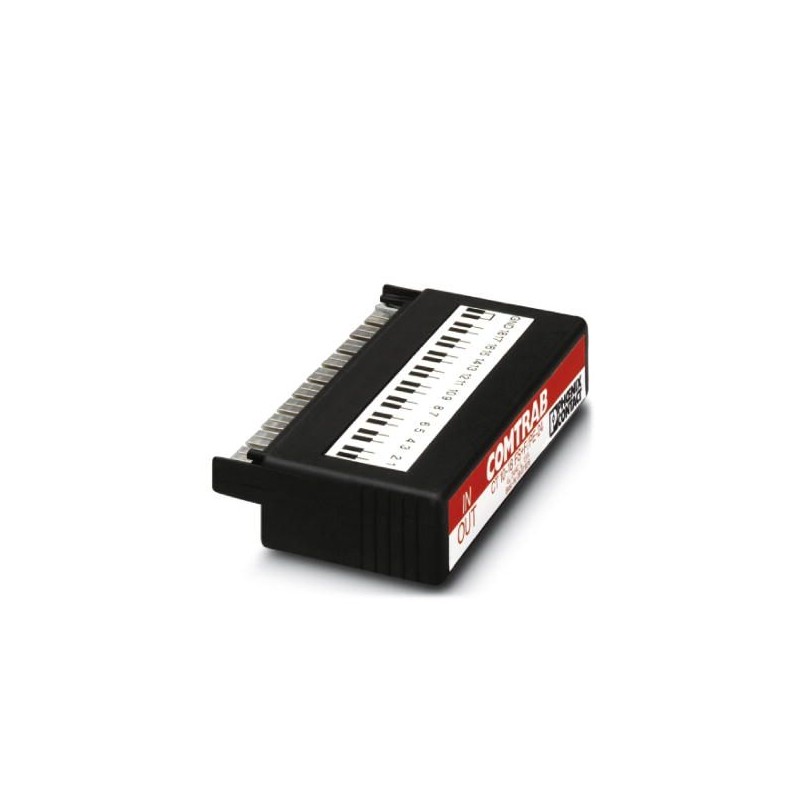

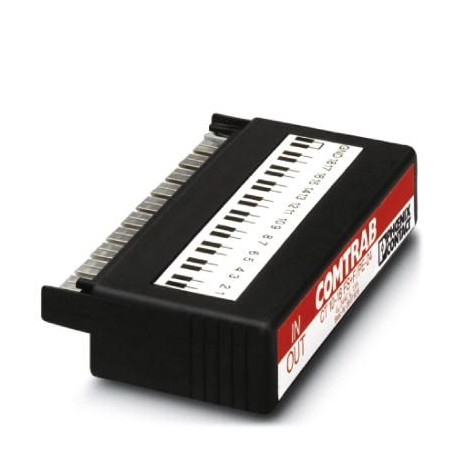

CT 10-18FS+F/PE-24 2807926 PHOENIX CONTACT Spina protezione contro le sovratensioni
CT 10-18FS+F/PE-24
2807926
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2807926 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3212 - |
| Pagina catalogo | Pagina 107 (C_6_2013) |
| GTIN | 4017918075408 |
| Peso per pezzo (confezione esclusa) | 106,510 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 75 °C |
|---|---|
| Posizione elevata | ≤ 2000 mm (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PBT |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero intenso RAL 9005 |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| Tipo di montaggio | su CT-TERMIBLOCK e barra di separazione LSA-PLUS |
| Tipo | Modulo LSA-PLUS |
| Direzione di azione | Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| 24 V AC | |
| Massima tensione permanente UC | 40 V DC |
| 28 V AC | |
| Corrente di dimensionamento | 1,5 A AC (75 °C) |
| 350 mA DC (75 °C) | |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA (18x) |
| Corrente conduttori di terra IPE | ≤ 1 µA (19x) |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 119 A (per conduttore) |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA (per conduttore) |
| Corrente nominale dispersa In(8/20) µs (massa segnale di terra) | 5 kA (per conduttore) |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 2,5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (massa segnale di terra) | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 119 A (per conduttore) |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 5 kA (per conduttore) |
| Corrente nominale di impulso Ian (10/1000 )µs (massa segnale fili) | 23 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 650 V |
| Limitazione di tensione in uscita a 1 kV/µs (massa segnale fili), spike | ≤ 70 V |
| Limitazione di tensione in uscita a 1 kV/µs (massa segnale fili), statica | ≤ 60 V |
| Tensione residua con In(conduttore-terra) | ≤ 30 V |
| Tensione residua in In (fili-massa segnale) | ≤ 85 V |
| Tensione residua in Ian (10/1000 )µs (massa segnale fili) | ≤ 65 V |
| Tempo di risposta tA (massa segnale fili) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,1 dB (≤ 2 MHz / 50 Ω) |
| tip. 0,1 dB (≤ 200 kHz / 150 Ω) | |
| tip. 0,1 dB (≤ 80 kHz / 600 Ω) | |
| Frequenza limite fg (3dB), asimm. (GND) nel sistema a 50 Ohm | tip. 10 MHz |
| Frequenza limite fg (3dB), asimm. (GND) nel sistema a 150 Ohm | tip. 2,5 MHz |
| Frequenza limite fg (3dB), asimm. (GND) nel sistema a 600 Ohm | tip. 650 kHz |
| Capacità (massa segnale fili) | tip. 1,1 nF (1 MHz) |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA | |
| Resistenza corrente impulsiva (massa segnale fili) | C3 - 23 A |
| Resistenza corrente impulsiva (massa segnale di terra) | D1 - 2,5 kA |
Dati di collegamento
| Collegamento | Innestabile nel COMTRAB-TERMIBLOCK e nelle barre di separazione e di attivazione LSA-PLUS. |
|---|---|
| Tipo di collegamento IN | Sistema di spine COMTRAB |
| Tipo di collegamento OUT | Sistema di spine COMTRAB |
Normative e prescrizioni
| Norme/disposizioni | IEC 61643-21 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2807926-CT 10-18FS+F/PE-24 | 151 Kbytes |
|
