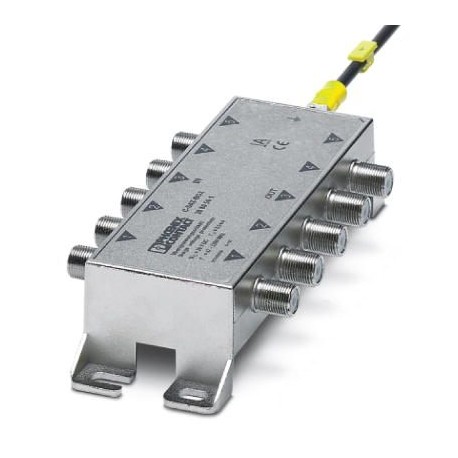

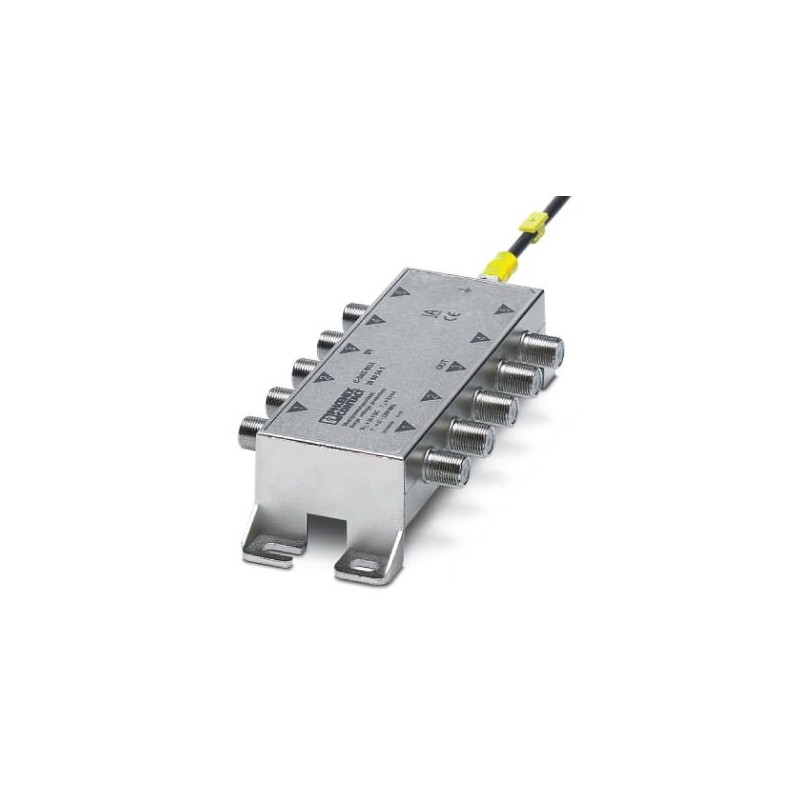

C-SAT-BOX 2880561 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
C-SAT-BOX
2880561
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2880561 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3315 - |
| Pagina catalogo | Pagina 180 (C_4_2017) |
| GTIN | 4046356048941 |
| Peso per pezzo (confezione esclusa) | 228,240 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 4000 m (amsl (su zero normale)) |
| Grado di protezione | IP40 |
Generalità
| Materiale custodia | Pressofuso di zinco |
|---|---|
| Colore | color argento |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| DIN VDE 0110-1 | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | Montaggio a vite |
| Tipo | Montaggio su intonaco della custodia |
| N. poli | 5 |
| Direzione di azione | Line-Shield/Earth Ground |
Circuito di protezione
| Classe di prova IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 14 V DC (verticale) |
| 18 V DC (orizzontale) | |
| Massima tensione permanente UC | 20 V DC |
| Corrente di dimensionamento | 400 mA |
| Corrente attiva di esercizio ICa UC | ≤ 2 µA (per canale) |
| Corrente conduttori di terra IPE | ≤ 2 µA (per canale) |
| Corrente nominale dispersa In(8/20)µs (filo-schermatura) | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-schermatura) | 2,5 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-schermatura) | 100 A |
| Corrente ad impulsi nominale Ian (10/700)µs (filo-schermatura) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) stat. | ≤ 80 V |
| Livello di protezione Up(conduttore-schermatura) | ≤ 500 V (C2 - 4 kV / 2 kA) |
| ≤ 120 V (C3 - 100 A) | |
| Tempo di eccitazione tA (filo-schermatura) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | ≤ 1 dB (5 MHz ... 2,2 GHz / 75 Ω) |
| ≤ 3 dB (5 MHz ... 2,4 GHz / 75 Ω) | |
| Smorzamento di carico | ≥ 40 dB (5 MHz ... 2,4 GHz / 75 Ω) |
| Frequenza limite fg (3dB), asimm. (Schermatura) nel sistema a 75 Ohm | > 2,5 GHz |
| Frequenza | 47 MHz ... 2,5 GHz |
| Induttività in serie | tip. 5 µH (f = 10 kHz) |
| Resistenza in serie | 3,3 Ω ±20 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-schermatura) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 4 kV / 2 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Resistenza corrente impulsiva (schermatura-terra) | C2 - 10 kA |
| D1 - 5 kA |
Dati di collegamento
| Collegamento | Connettore F |
|---|---|
| Tipo di collegamento IN | Connettore femmina F |
| Tipo di collegamento OUT | Connettore femmina F |
Normative e prescrizioni
| Norme/disposizioni | IEC 61643-21 2000 + A1:2008 + A2:2012 |
|---|---|
| EN 61643-21 2013 | |
| EN 50083-2 CLASS-A |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2880561-C-SAT-BOX | 603 Kbytes |
|
