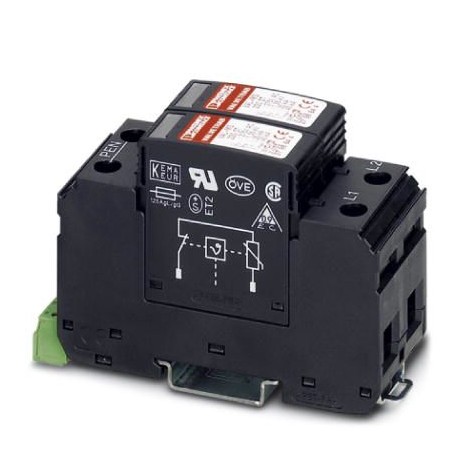

VAL-MS 230/2+0-FM
2800102
PHOENIX_CONTACT
1
Scaricatori di sovratensioni tipo 2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2800102 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CL1321 - |
Pagina catalogo | Pagina 41 (C_6_2015) |
GTIN | 4046356499675 |
Peso per pezzo (confezione esclusa) | 257,500 g |
Numero tariffa doganale | 85363030 |
Paese di origine | DE (Germania) |
Altezza | 96,8 mm |
---|---|
Larghezza | 35,6 mm |
Profondità | 65,7 mm (Con guida DIN da 7,5 mm) |
Unità del passo | 2 TE |
Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
---|---|
Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Classe di prova IEC | II |
---|---|
T2 | |
Tipo EN | T2 |
Sistema di alimentazione di corrente IEC | TN-C |
Dispositivi di protezione | L-PEN |
Tipo di montaggio | Guida di supporto: 35 mm |
Colore | nero intenso RAL 9005 |
Materiale custodia | PA 6.6 |
PBT | |
Grado d'inquinamento | 2 |
Classe di combustibilità a norma UL 94 | V-0 |
Tipo | Modulo guida bicomponente a innesto |
Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Tensione nominale UN | 240/415 V AC (TN-C) |
---|---|
Frequenza nominale fN | 50 Hz (60 Hz) |
Massima tensione permanente UC | 275 V AC |
Corrente di carico nom. IL | 80 A |
Corrente conduttori di terra IPE | ≤ 0,9 mA |
Assorbimento di potenza in standby PC | ≤ 240 mVA |
Corrente nominale dispersa In(8/20)µs | 20 kA |
Max. corrente dispersa Imax(8/20) µs | 40 kA |
Resistenza ai corto circuiti ISCCR | 25 kA |
Livello di protezione Up | ≤ 1,35 kV |
Tensione residua Ures | ≤ 1,35 kV (con In) |
≤ 1,1 kV (a 10 kA:) | |
≤ 1 kV (a 5 kA:) | |
≤ 0,9 kV (a 3 kA:) | |
Comportamento TOV con UT | 335 V AC (5 s / withstand mode) |
Tempo di risposta tA | ≤ 25 ns |
Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG) |
Prefusibile massimo per cablaggio standard | 125 A (gG) |
Funzione di inserzione | Contatti di scambio |
---|---|
Tensione di esercizio | 5 V AC ... 250 V AC |
30 V DC | |
Corrente d'esercizio | 5 mA AC ... 1,5 A AC |
1 A DC | |
Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
Filettatura | M2 |
Coppia di serraggio | 0,25 Nm |
Lunghezza di spelatura | 7 mm |
Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
Sezione conduttore AWG | 28 ... 16 |
Collegamento | Connessione a vite |
---|---|
Filettatura | M5 |
Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
4,5 Nm (25 mm² ... 35 mm²) | |
Lunghezza di spelatura | 16 mm |
Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
Sezione conduttore AWG | 15 ... 2 |
Collegamento | Capocorda a forcella |
Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
Tipo SPD | 4CA |
---|---|
Tensione permanente massima (MCOV L-L) | 550 V AC |
Tensione permanente massima MCOV (L-N) | 275 V AC |
Tensione nominale | 230 V AC |
Dispositivi di protezione | L-L |
L-N | |
Sistema di ripartizione dell'energia | Split phase |
Frequenza nominale | 50/60 Hz |
Tensione di taglio misurata MLV (L-L) | 2720 V |
Tensione di taglio misurata MLV (L-N) | 1910 V |
Corrente nominale dispersa In(L-L) | 20 kA |
Corrente nominale dispersa In(L-N) | 20 kA |
Tensione di esercizio | 125 V AC |
---|---|
Corrente d'esercizio | 1 A AC |
Coppia di serraggio | 4 lbf-in. |
Sezione conduttore AWG | 30 ... 14 |
