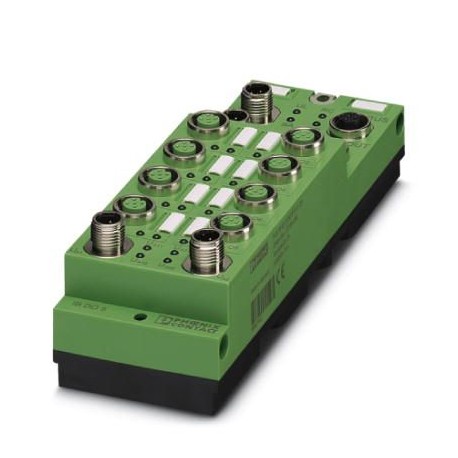

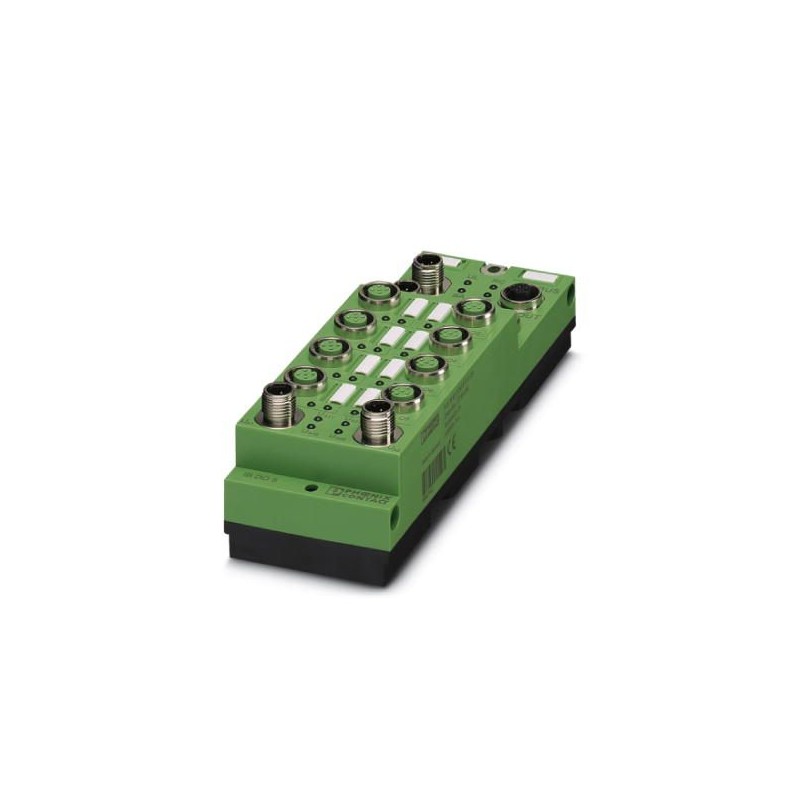

FLS IB M12 DO 8 M12-2A 2736039 PHOENIX CONTACT Dispositivo I/O decentrato
FLS IB M12 DO 8 M12-2A
2736039
PHOENIX_CONTACT
Dispositivo I/O decentrato
Il dispositivo Stand-Alone per INTERBUS dispone di 8 uscite digitali, ciascuna ricaricabile con 2 A. Il collegamento M12 avviene tramite la tecnologia di connessione rapida. L'alimentatore a 24 V CC è protetto contro i cortocircuiti e i sovraccarichi.
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2736039 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI4A1 - |
| Pagina catalogo | Pagina 236 (C_6_2017) |
| GTIN | 4017918899653 |
| Peso per pezzo (confezione esclusa) | 350,000 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 95 % |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP65/IP67 |
Interfacce
| Denominazione | INTERBUS |
|---|---|
| bus remoto | |
| Collegamento | 2 connettori M12 codifica B |
| Denominazione vano di collegamento | Cavo in rame |
| Velocità di trasmissione | 500 kBit/s |
| N. poli | 5 |
Alimentazione dell'elettronica
| Collegamento | Connettori M12 (codifica A) |
|---|---|
| Denominazione | UL |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 18 V DC ... 30 V DC (ripple incluso) |
Potenziali Fieldline
| Alimentazione di tensione UL | 24 V DC |
|---|---|
| Alimentazione di corrente a UL | 4 A |
| Corrente assorbita da UL | tip. 80 mA |
| max. 100 mA | |
| Alimentazione di tensione a US | 24 V DC |
| Alimentazione di corrente a US | max. 4 A |
| Corrente assorbita da US | tip. 3,5 mA |
| max. 700 mA | |
| Alimentazione di tensione a UA11 | 24 V DC |
| Alimentazione di corrente a UA11 | max. 4 A |
| Corrente assorbita da UA11 | tip. 12 mA (più corrente attuatore) |
| max. 4 A | |
| Alimentazione di tensione a UA12 | 24 V DC |
| Alimentazione di corrente a UA12 | max. 4 A |
| Corrente assorbita da UA12 | tip. 12 mA (più corrente attuatore) |
| max. 4 A | |
| Alimentazione di tensione a UA21 | 24 V DC |
| Alimentazione di corrente a UA21 | max. 4 A |
| Corrente assorbita da UA21 | tip. 12 mA (più corrente attuatore) |
| max. 4 A | |
| Alimentazione di tensione a UA22 | 24 V DC |
| Alimentazione di corrente a UA22 | max. 4 A |
| Corrente assorbita da UA22 | tip. 12 mA (più corrente attuatore) |
| max. 4 A |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connettore M12 |
| Tecnica di connessione | 2/3 conduttori |
| Numero uscite | 8 |
| Nome protezione | Protezione contro cortocircuito |
| Tensione d'uscita | 24 V DC |
| Corrente massima d'uscita per canale | 2 A |
Separazione del potenziale
| Test di verifica | Alimentazione 24 V (logica bus) / FE 500 V AC 50 Hz 1 s |
|---|---|
| Alimentazione 24 V (logica bus) / Alimentazione 24 V (US) 500 V AC 50 Hz 1 s | |
| Alimentazione 24 V (logica bus) / uscite digitali (alimentazione attuatori) 500 V AC 50 Hz 1 s | |
| Alimentazione 24 V (logica bus)/bus remoto in ingresso 500 V AC 50 Hz 1 s | |
| Alimentazione 24 V (logica bus) / bus remoto in uscita 500 V AC 50 Hz 1 s | |
| Alimentazione 24 V (US) / FE 500 V AC 50 Hz 1 s | |
| Uscite digitali (alimentazione attuatori)/FE 500 V AC 50 Hz 1 s | |
| Uscite digitali (alimentazione attuatori) / alimentazione 24-V (US) 500 V AC 50 Hz 1 s | |
| uscite digitali (alimentazione attuatori)/bus remoto in ingresso 500 V AC 50 Hz 1 s | |
| Bus remoto in ingresso / FE 500 V AC 50 Hz 1 s | |
| Bus remoto in ingresso/Bus remoto in uscita 500 V AC 50 Hz 1 s | |
| Bus remoto in uscita / FE 500 V AC 50 Hz 1 s | |
| Bus remoto in uscita / alimentazione 24-V (US) 500 V AC 50 Hz 1 s | |
| bus remoto in uscita/ uscite digitali (alimentazione attuatori) 500 V AC 50 Hz 1 s |
Normative e prescrizioni
| Prove meccaniche | Urti secondo EN 60068-2-27/IEC 60068-2-27 Carico 30g, semionda sinusoidale positiva e negativa a seconda della direzione |
|---|---|
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5 g in ogni direzione | |
| Attacco a norma | CUL |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
