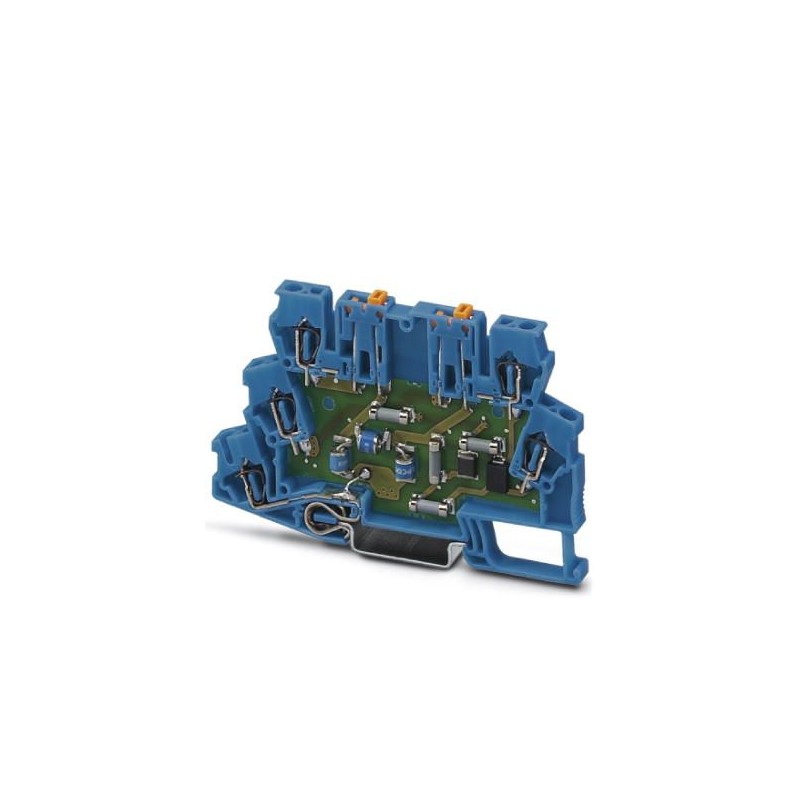

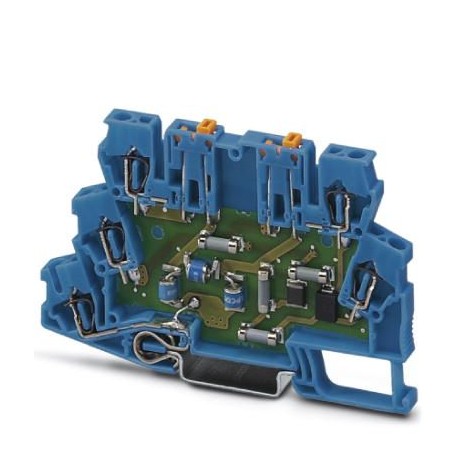

TT-ST-M-EX(I)-24DC 2859424 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
TT-ST-M-EX(I)-24DC
2859424
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2859424 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2225 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 97 (C_6_2015) |
| GTIN | 4017918961763 |
| Peso per pezzo (confezione esclusa) | 27,189 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-2 |
| Colore | blu cielo RAL 5015 |
| Norme per distanze in aria e superficiali | EN 60079-11 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Morsetto a due piani con coltello sezionatore |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente di dimensionamento | 200 mA (40 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA (per gruppo) |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-conduttore) | 1 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 2 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente dispersa Itotal(10/350) µs | 2 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA (per gruppo) |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 200 A (per gruppo) |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 40 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 1,5 kV |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 40 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 1,5 kV |
| Tensione residua con In(conduttore-conduttore) | ≤ 40 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 45 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 60 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up(conduttore-terra) | ≤ 1,5 kV (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 1 dB (≤ 400 kHz / 50 Ω) |
| tip. 0,4 dB (≤ 150 kHz / 150 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 3 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 1 MHz |
| Resistenza in serie | 6,6 Ω ±20 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 200 mA (T) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 2,5 A - 1 s |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Tipo di collegamento IN | Molla |
| Tipo di collegamento OUT | Molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,5 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Normative e prescrizioni
| Norme/disposizioni | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2015 | |
| IEC 60079-0 2011 | |
| IEC 60079-11 2011 | |
| IEC 60079-26 2014 |
Informazioni generali
| Capacità max. interna Ci | 4 nF |
|---|---|
| Induttanza interna max. Li | 1 µH |
| Max. corrente d'ingresso Ii | 200 mA |
| max. tensione d’ingresso Ui | 30 V |
| max. potenza in ingresso Pi | 1,6 W |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (T4) |
| -40 °C ... 55 °C (T5) | |
| -40 °C ... 40 °C (T6) |
Conformità / omologazioni
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
|---|---|
| II 1D Ex ia IIIC T135 °C...T85 °C Da | |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ex ia IIIC T135 °C...T85 °C Da |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
