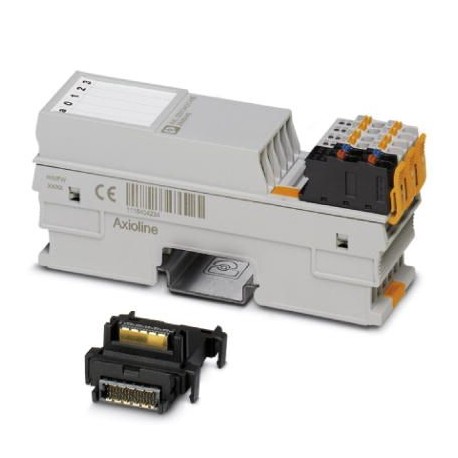

AXL F SSI1 AO1 1H 2688433 PHOENIX CONTACT Modulo funzionale
AXL F SSI1 AO1 1H
2688433
PHOENIX_CONTACT
Modulo funzionale
Modulo funzionale speciale AxiolineF, interfaccia 1SSI per trasmettitore di valori assoluti, 1 uscita analogica: 0-10V, ±10V, 0-5V, ±5V, 0-20mA, 4-20mA, ±20mA, tecnologia di collegamento a 2 conduttori (incl. base bus e spine)
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo funzionale/tecnologico
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2688433 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI261 - |
| Pagina catalogo | Pagina 122 (C_6_2017) |
| GTIN | 4046356644952 |
| Peso per pezzo (confezione esclusa) | 135,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 35 mm |
| Altezza | 126,1 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Dati di collegamento
| Denominazione | Connettore Axioline F |
|---|---|
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 135 g |
| Nota per i dati sul peso | con connettore e modulo di base bus |
Interfacce
| Denominazione | Bus locale Axioline F |
|---|---|
| Numero di canali | 2 |
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 100 MBit/s |
Potenziali Axioline
| Denominazione | Alimentazione del bus locale Axioline F (UBus) |
|---|---|
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Corrente assorbita | max. 140 mA |
| Potenza assorbita | max. 0,7 W |
| Denominazione | Alimentazione della tensione UI |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC comprese tutte le tolleranze, ripple incluso |
| Corrente assorbita | max. 60 mA (Alimentazione dell'interfaccia SSI e dell'uscita analogica (20 mA), senza alimentazione sensore) |
| Potenza assorbita | max. 1,4 W (Alimentazione dell'interfaccia SSI e dell'uscita analogica (20 mA), senza alimentazione sensore) |
| Nome protezione | Protezione contro le sovratensioni tensione d'alimentazione |
| Protezione contro inversione di polarità tensione alimentazione | |
| protezione da fenomeni transitori |
Ingressi encoder
| Denominazione ingresso | Interfaccia SSI |
|---|---|
| Descrizione dell'ingresso | Interfaccia RS-422 secondo specifica SSI |
| Numero ingressi | 1 |
| Collegamento | Connessione Push-in |
| Segnali dell'encoder | encoder singleturn e multiturn, scale misura lineari |
| Frequenza d'ingresso | fino a 2 MHz (parametrizzabile: 67,5 kHz, 125 kHz (default), 250 kHz, 500 kHz, 1 MHz, 2 MHz) |
| Parità | even, odd o no parity |
| Frequenza di trasmissione | 2 MHz |
| Risoluzione impostabile | 8 ... 56 Bit |
| Tensione di alimentazione trasduttore | 24 V DC (UI- 0,5 V) |
Dati encoder
| Tensione di uscita nominale | 24 V DC (UI- 0,5 V) |
|---|---|
| Range di tensione | 19,5 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Carico di corrente ammesso | max. 500 mA |
| Nome protezione | Prot. contro le sovratensioni |
| protezione da cortocircuito/sovraccarico | |
| protezione da fenomeni transitori |
Uscite analogiche
| Numero uscite | 1 |
|---|---|
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 2 conduttori (twisted pair schermati) |
| Denominazione uscita | Uscite analogiche |
| Tempo di conversione D/A | 5 µs |
| Risoluzione D/A | 16 Bit |
| Nome protezione | Prot. contro le sovratensioni |
| Protezione contro cortocircuito, protezione contro sovraccarico | |
| protezione da fenomeni transitori | |
| Circuito/componente di protezione | Elettronico (35 V, continuo) |
| Elettronico | |
| Diodo soppressore | |
| Formato dei dati | IB IL, S7 compatibile, rappresentazione normalizzata |
| Rappresentazione del valore misurato | 16 bit |
| Rappresentazione valori di output | 16 bit (15 bit + segno) |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Carico/carico di uscita uscita di corrente | max. 500 Ω |
| Segnale d'uscita, tensione | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Carico/carico di uscita uscita di tensione | > 2 kΩ |
| Accuratezza | tip. 0,1 % (dal valore finale del range di uscita) |
| Lunghezza cavo consentita | max. 250 m |
Separazione del potenziale
| Test di verifica | Logica 500 V AC 50 Hz 1 min. |
|---|---|
| Periferia SSI (alimentazione 24 V) 500 V AC 50 Hz 1 min. | |
| Terra funzionale 500 V AC 50 Hz 1 min. | |
| Periferia analogica 500 V AC 50 Hz 1 min. |
Normative e prescrizioni
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Urti secondo EN 60068-2-27/IEC 60068-2-27 30g | |
| Urti continui secondo EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240405eCl@ss 4.127240405eCl@ss 5.027242201eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| numero di funzioni (EF003244) | 2 |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | Sì |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| blocco funzionale blocco del riavvio (EF007212) | No |
| blocco funzionale del reset automatico (EF007208) | No |
| blocco funzionale per controllo del contattore (EF007467) | No |
| blocco funzionale arresto d'emergenza (EF007211) | No |
| blocco funzionale di dispositivi di protezione attivi senza contatto (EF007209) | No |
| blocco funzionale tasto di consenso (EF007214) | No |
| blocco funzionale circuito a due mani (EF007215) | No |
| blocco funzionale di selezione del modo di funzionamento (EF007210) | No |
| blocco funzionale di controllo d'accesso (EF007213) | No |
| grado di protezione (IP) (EF005474) | IP20 |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| misurazione di frequenza (EF000599) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
