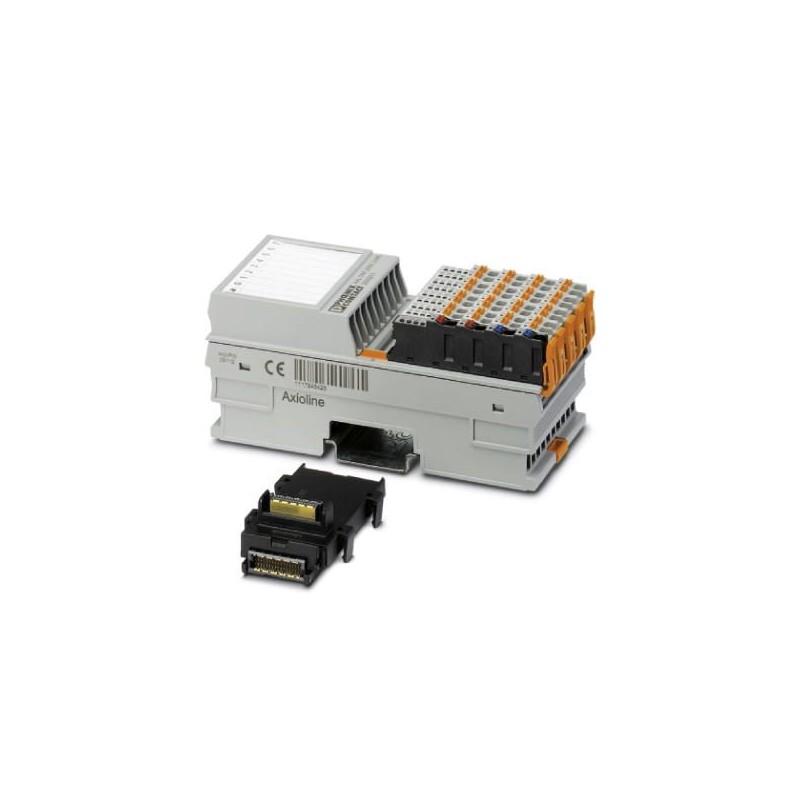

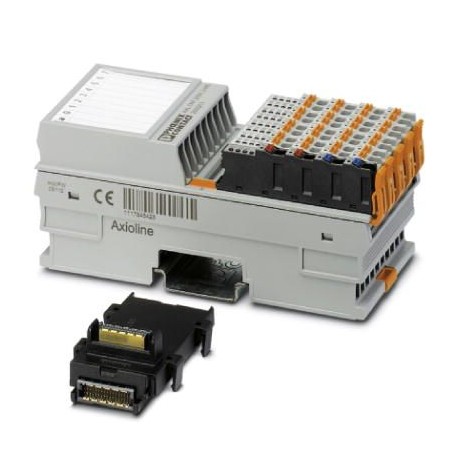

AXL F CNT2 INC2 1F 2688093 PHOENIX CONTACT Modulo funzionale
AXL F CNT2 INC2 1F
2688093
PHOENIX_CONTACT
Modulo funzionale
AxiolineF, Modulo funzionale, Ingresso contatore per segnali 24 V:2, Ingressi trasmettitore con valore incrementale:2, Trasmettitori simmetrici e asimmetrici, Ingressi digitali:8, 24 VDC, Uscite digitali:2, 24 VDC, velocità di trasmissione su bus locale:100 MBit/s, indice di protezione:IP20, incluso modulo presa bus e connettori AxiolineF
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo funzionale/tecnologico
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2688093 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI263 - |
| Pagina catalogo | Pagina 121 (C_6_2017) |
| GTIN | 4046356501439 |
| Peso per pezzo (confezione esclusa) | 255,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 53,6 mm |
| Altezza | 126,1 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 255 g |
| Nota per i dati sul peso | con connettore e modulo di base bus |
| Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali sì |
| Guasto sull'encoder incrementale simmetrico sì |
Interfacce
| Denominazione | Bus locale Axioline F |
|---|---|
| Numero di canali | 2 |
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 100 MBit/s |
Potenziali Axioline
| Denominazione | Alimentazione del bus locale Axioline F (UBus) |
|---|---|
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Corrente assorbita | tip. 100 mA |
| max. 120 mA | |
| Potenza assorbita | tip. 0,5 W |
| max. 0,6 W | |
| Denominazione | Alimentazione della tensione UI |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC comprese tutte le tolleranze, ripple incluso |
| Corrente assorbita | max. 2,5 A (secondo il tipo di encoder o di sensore utilizzato e del carico sull'uscita digitale) |
| Potenza assorbita | max. 60 W (di cui 1,6 W di perdite interne) |
| Nome protezione | Protezione contro le sovratensioni tensione d'alimentazione |
| Protezione contro inversione di polarità tensione alimentazione | |
| Protezione | max. 8 A (Protezione da inversione di polarità fino a 5 A) |
Ingressi di conteggio
| Denominazione ingresso | Ingresso contatore per segnali da 24 V |
|---|---|
| Numero ingressi | 2 (S1, S2) |
| Descrizione dell'ingresso | EN 61131-2 tipo 3 |
| Collegamento | Connessione Push-in |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "0" | -3 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
| Frequenza d'ingresso | max. 300 kHz (1 canale collegato) |
| max. 100 kHz (Più di 1 canale collegato o monitoraggio firmware del segnale Z) | |
| Corrente d'ingresso | 2,5 mA (ogni canale) |
| Risoluzione | 32 Bit |
| Lunghezza cavo consentita verso il sensore | 30 m |
Ingressi encoder
| Denominazione ingresso | Ingressi encoder incrementale |
|---|---|
| Numero ingressi | 2 (A1, /A1, B1, /B1, Z1, /Z1; A2, /A2, B2, /B2, Z2, /Z2) |
| Collegamento | Connessione Push-in |
| Segnali dell'encoder | encoder simmetrici e asimmetrici |
| Lunghezza cavo | 30 m |
Dati encoder
| Alimentazione encoder 5 V | 2 (UE1, UE2) |
|---|---|
| Tensione di uscita nominale | 5 V DC |
| Range di tensione | 5 V DC ... 5,5 V DC |
| Carico di corrente ammesso | max. 250 mA |
| Nome protezione | Protezione contro cortocircuito |
| Alimentazione encoder 24 V | 2 (US1, US2) |
| Tensione di uscita nominale | 24 V DC |
| Range di tensione | 19,2 V DC ... 30 V DC |
| Carico di corrente ammesso | tip. 500 mA |
| Nome protezione | Protezione contro cortocircuito |
| Denominazione | Encoder incrementale simmetrico |
| Tipi di encoder collegabili | max. 2 (A, /A, B, /B, (Z, /Z)) |
| Tipo di collegamento dei segnali | Connessione Push-in |
| Tensione di alimentazione trasduttore | 5 V DC |
| 24 V DC | |
| Livelli di tensione del segnale | Segnale differenziato (segnale-segnale invertito) minimo ±0,5 V, massimo ±6 V |
| Tensione sincrona massa del segnale | -10 V ... 13,2 V |
| Frequenza d'ingresso | max. 300 kHz (1 canale collegato) |
| max. 100 kHz (Più di 1 canale collegato o monitoraggio firmware del segnale Z) | |
| Denominazione | Encoder incrementale asimmetrico |
| Tipi di encoder collegabili | max. 2 (A, B, (Z)) |
| Tipo di collegamento dei segnali | Connessione Push-in |
| Livelli di tensione del segnale | Low ≤ 2,5 V, High ≥ 3,5 V (fino a max. 27 V) |
| Frequenza d'ingresso | max. 300 kHz (1 canale collegato) |
| max. 100 kHz (Più di 1 canale collegato o monitoraggio firmware del segnale Z) |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | EN 61131-2 tipo 3 |
| Collegamento | Connessione Push-in |
| Tecnica di connessione | a 1 conduttore (opzionale a 2, 3 conduttori) |
| Numero ingressi | 8 (CNT: G1, G2, Dir1, Dir2; INC: Ref1, Ref2, L1, L2) |
| Range d'ingresso segnale "0" | -3 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
| Corrente di ingresso nominale con UIN | 2,5 mA (ogni canale) |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 1 conduttore |
| Numero uscite | 2 (Out1, Out2) |
| Nome protezione | Protezione contro cortocircuiti e sovraccarichi delle uscite |
| Tensione d'uscita | 24 V DC |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
| Carico nominale induttivo | max. 12 VA (1,2 H, 48 Ω, con tensione nominale) |
| Carico nominale lampade | max. 12 W (con tensione nominale) |
| Carico nominale ohmico | max. 12 W (48 Ω, con tensione nominale) |
Separazione del potenziale
| Test di verifica | Alimentazione 5 V (logica) / Alimentazione 24 V (periferia) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 5 V (logica) / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min. |
Normative e prescrizioni
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Urti secondo EN 60068-2-27/IEC 60068-2-27 30g | |
| Urti continui secondo EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027242205eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| numero di funzioni (EF003244) | 2 |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | Sì |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| blocco funzionale blocco del riavvio (EF007212) | No |
| blocco funzionale del reset automatico (EF007208) | No |
| blocco funzionale per controllo del contattore (EF007467) | No |
| blocco funzionale arresto d'emergenza (EF007211) | No |
| blocco funzionale di dispositivi di protezione attivi senza contatto (EF007209) | No |
| blocco funzionale tasto di consenso (EF007214) | No |
| blocco funzionale circuito a due mani (EF007215) | No |
| blocco funzionale di selezione del modo di funzionamento (EF007210) | No |
| blocco funzionale di controllo d'accesso (EF007213) | No |
| grado di protezione (IP) (EF005474) | IP20 |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| misurazione di frequenza (EF000599) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
