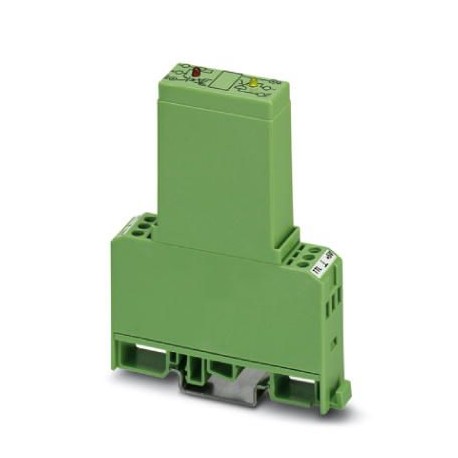

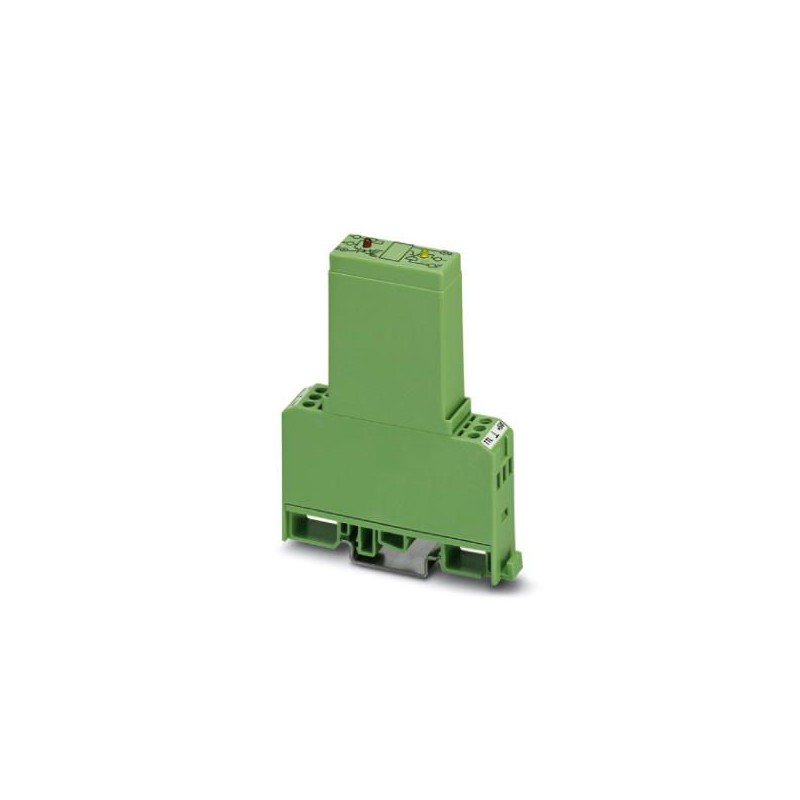

EMG 17-OV-TTL/ 24DC/2 2943259 PHOENIX CONTACT Modulo relè a stato solido
EMG 17-OV-TTL/ 24DC/2
2943259
PHOENIX_CONTACT
Modulo relè a stato solido
Relè di potenza a stato solido, con spia luminosa e circuito di protezione nel circuito di ingresso e uscita, ingresso: TTL 5 V DC, uscita: resistenza di cortocircuito, 24 V DC/max. 2 A
relè > accoppiatore ottico
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2943259 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK61C2 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 141 (IF_2011) |
| GTIN | 4017918107543 |
| Peso per pezzo (confezione esclusa) | 56,600 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 5 V (TTL) |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 4 V DC ... 6 V DC |
| Soglia di commutazione segnale "0" tensione | 0,8 V (TTL) |
| Soglia di commutazione segnale "1" tensione | 2 V (TTL) |
| Corrente d'ingresso tipica con UN | 2,6 mA |
| Tempo di accensione tipico | 170 µs |
| Tempo di disinserzione tipico | 190 µs |
| Segnalazione stato | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Smorzamento | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Diodo soppressore | |
| Diodo di smorzamento | |
| Tensione ausiliaria ingresso TTL | 5 V DC ±20 % |
| Corrente ausiliaria ingresso TTL | 2,8 mA |
| Frequenza di trasmissione | 1000 Hz |
Dati d'uscita
| Range tensione d'uscita | 10 V DC ... 30 V DC |
|---|---|
| Corrente di carico permanente | 2 A (vedere curva derating) |
| Corrente di dispersione | 150 µA |
| Tensione d'interdizione di punta | 33 V DC (Tensione inversa collettore-invertitore) |
| Limitazione di corrente con cortocircuito | > 2 A (resistente a cortocircuiti) |
| Caduta di tensione alla max. corrente limite permanente | ≤ 0,3 V |
| Collegamento d'uscita | 3 conduttori, collegato a massa |
| Segnalazione di errore | LED rosso |
| Nome protezione | Prot. contro inversione polarità |
| diodo di smorzamento | |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Diodo di smorzamento | |
| Diodo soppressore |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kV |
|---|---|
| 2,5 kV AC | |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| EN 50178 | |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 4 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tensione d'uscita (EF003933) | 10 V |
| tipo di tensione d'uscita (EF008222) | DC |
| corrente d'esercizio nominale Ie (EF001443) | 2 A |
| tipo di uscita digitale (EF003601) | elettronico |
| con indicatore a LED (EF005950) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2943259-EMG 17-OV-TTL/ 24DC/2 | 108 Kbytes |
|
