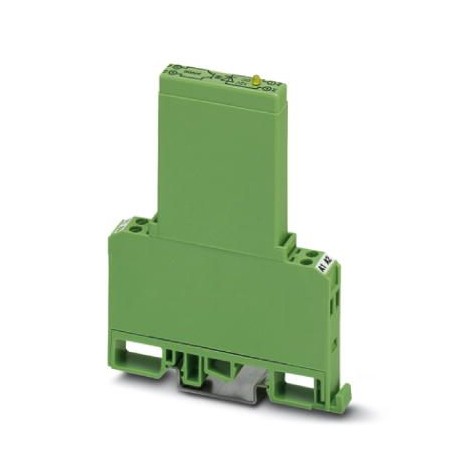

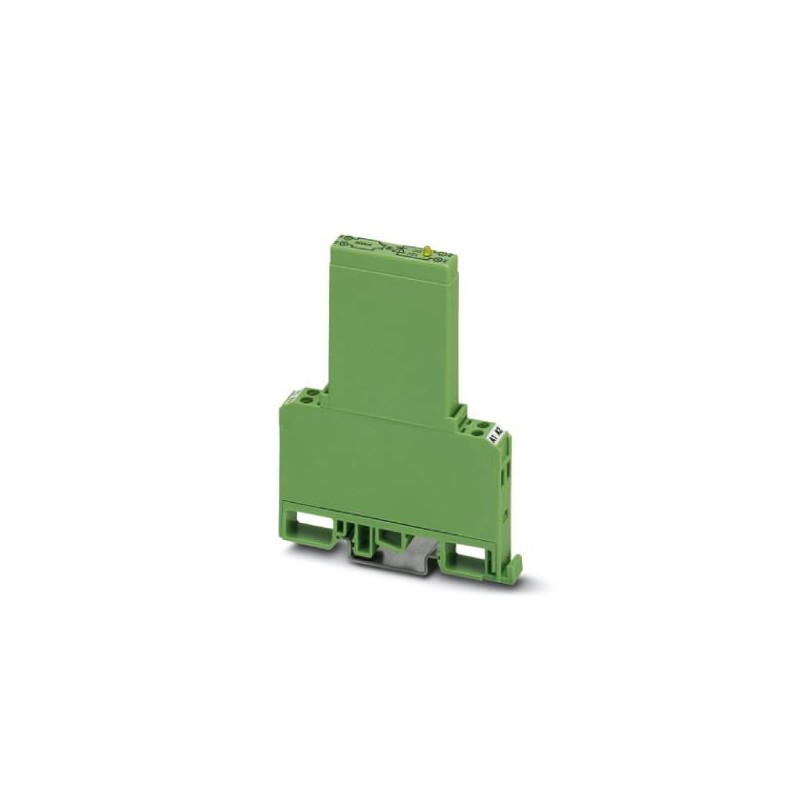

EMG 10-OV- 12DC/24DC/1 2944216 PHOENIX CONTACT Modulo relè a stato solido
EMG 10-OV- 12DC/24DC/1
2944216
PHOENIX_CONTACT
10
Modulo relè a stato solido
Relè industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2944216 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK61C2 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 138 (IF_2011) |
| GTIN | 4017918081515 |
| Peso per pezzo (confezione esclusa) | 38,350 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 12 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Range tensione d'ingresso | 10,8 V DC ... 13,2 V DC |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,33 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,9 |
| Corrente d'ingresso tipica con UN | 4 mA |
| Tempo di accensione tipico | 0,1 ms |
| Tempo di disinserzione tipico | 0,2 ms |
| Segnalazione stato | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Frequenza di trasmissione | 500 Hz |
Dati d'uscita
| Tensione nominale in uscita | 24 V DC |
|---|---|
| Range tensione d'uscita | 5 V DC ... 36 V DC |
| Corrente di carico permanente | 1 A (vedere curva derating) |
| Corrente impulsiva | 2 A (t = 1 s) |
| Tensione d'interdizione di punta | 45 V DC (Tensione inversa collettore-invertitore) |
| Caduta di tensione alla max. corrente limite permanente | ≤ 1 V |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | Prot. contro inversione polarità |
| Circuito/componente di protezione | Diodo contro inv. polarità |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Generalità
| Tensione di prova ingresso/uscita | 3,5 kV AC |
|---|---|
| 3,5 kV AC | |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| EN 50178 | |
| isolamento | Isolamento di base |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2944216-EMG 10-OV- 12DC/24DC/1 | 113 Kbytes |
|
