PHOENIX_CONTACTRelè industrialiEMG 10-OV-120AC/24DC/1 2944261 PHOENIX CONTACT Modulo relè a stato solido

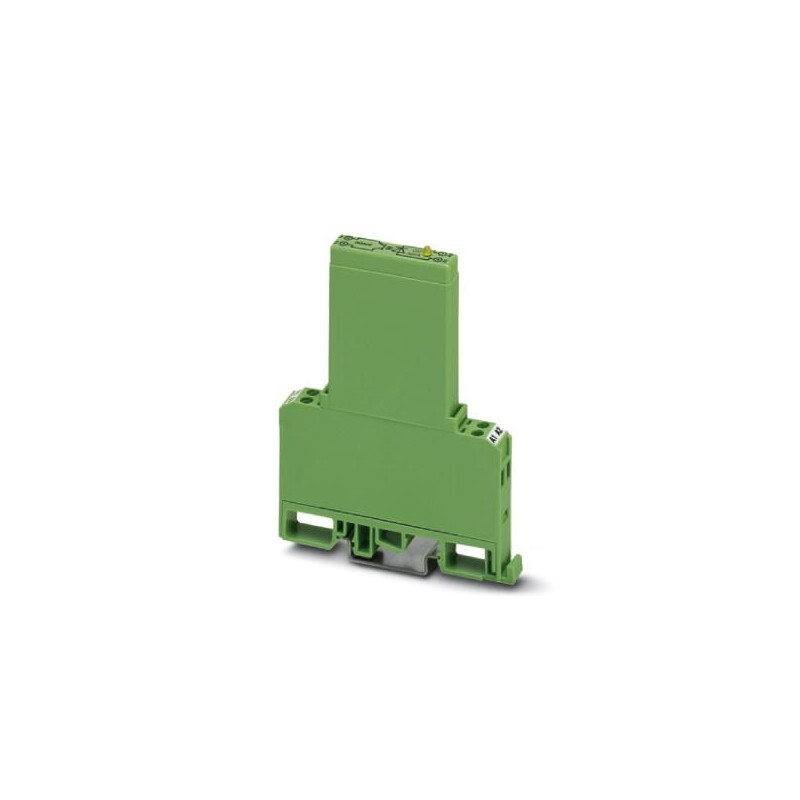

PHOENIX_CONTACT EMG 10-OV-120AC/24DC/1 2944261 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

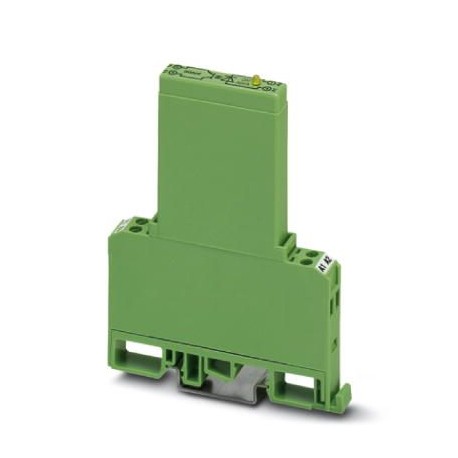

EMG 10-OV-120AC/24DC/1 2944261 PHOENIX CONTACT Modulo relè a stato solido

Riferimento: EMG 10-OV-120AC/24DC/1

Codice: 2944261

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo relè a stato solido
Relè di potenza a stato solido, con spia luminosa e circuito di protezione nel circuito di ingresso e uscita, ingresso: 120 V CA, uscita: 5-36 V CC/max. 1 A

Categorie:

  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2944261
Pezzi/conf.10 PZ
Sales keyCK61C2 -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 138 (IF_2011)
GTIN4017918081560
Peso per pezzo (confezione esclusa)41,840 g
Numero tariffa doganale85364900
Paese di origineDE (Germania)

Dimensioni

Larghezza10 mm
Altezza75 mm
Profondità102 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 70 °C
Grado di protezioneIP20

Dati d'ingresso

Tensione d'ingresso nominale UN120 V AC
Range d'ingresso rispetto a UN0,8 ... 1,1
Range tensione d'ingresso96 V AC ... 144 V AC
Soglia di commutazione segnale "0" rispetto a UN≤ 0,25
Soglia di commutazione segnale "1" rispetto a UN≥ 0,8
Corrente d'ingresso tipica con UN4 mA
Tempo di accensione tipico25 ms
Tempo di disinserzione tipico25 ms
Segnalazione statoLED giallo
Nome protezioneProt. contro inversione polarità
Circuito/componente di protezioneDiodo contro inv. polarità
Frequenza di trasmissione10 Hz

Dati d'uscita

Tensione nominale in uscita24 V DC
Range tensione d'uscita5 V DC ... 36 V DC
Corrente di carico permanente1 A (vedere curva derating)
Corrente impulsiva2 A (t = 1 s)
Tensione d'interdizione di punta45 V DC (Tensione inversa collettore-invertitore)
Caduta di tensione alla max. corrente limite permanente≤ 1 V
Collegamento d'uscita2 conduttori senza massa
Nome protezioneProt. contro inversione polarità
Circuito/componente di protezioneDiodo contro inv. polarità

Dati di collegamento del lato di ingresso

Denominazione collegamentoLato di ingresso
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 12

Dati di collegamento del lato di uscita

Denominazione collegamentoLato di uscita
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 12

Generalità

Tensione di prova ingresso/uscita3,5 kV AC
3,5 kV AC
Posizione d'installazionea scelta
Indicazione per il montaggioAffiancabile senza distanza
Funzionamento100 % ED
Classe di combustibilità a norma UL 94V0
Norme/DisposizioniIEC 60664
EN 50178

Normative e prescrizioni

Norme/DisposizioniIEC 60664
EN 50178
isolamentoIsolamento di base
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2944261-EMG 10-OV-120AC/24DC/1
121 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
28 Mbytes
