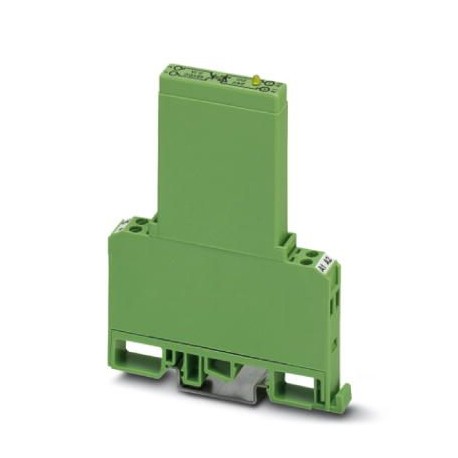

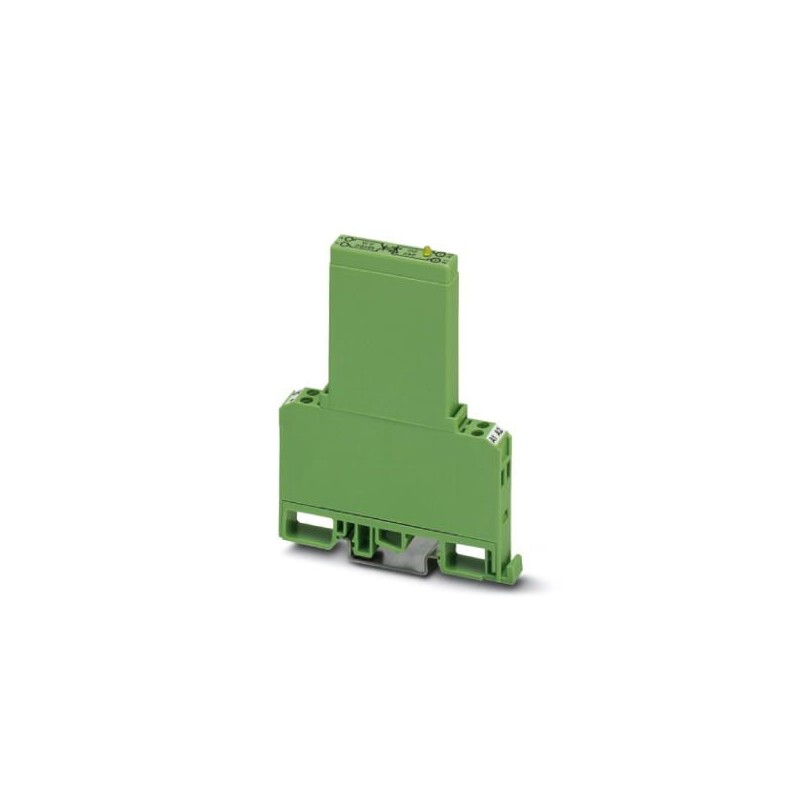

EMG 10-OE- 24DC/ 48DC/100 2948908 PHOENIX CONTACT Modulo relè a stato solido
Riferimento: EMG 10-OE-24DC/ 48DC/100
Codice: 2948908
Produttore: PHOENIX_CONTACT
Descrizione:
Modulo relè a stato solido
Relè a stato solido di ingresso, con spia luminosa e circuito di protezione nel circuito di ingresso e uscita, ingresso: 24 V DC, uscita: 4 - 48 V DC/max. 100 mA
Categorie:
- relè > accoppiatore ottico
- PHOENIX_CONTACT > Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
Prezzo totale: 529,64 €
Prezzo unitario: 52,964 €
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).
Calcola prezzo per quantità
| Quantità | Prezzo |
|---|---|
Scadenza standard: 2-3 settimane.
- Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 2948908 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK61C1 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 141 (IF_2011) |
| GTIN | 4017918083571 |
| Peso per pezzo (confezione esclusa) | 38,500 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,4 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,8 |
| Corrente d'ingresso tipica con UN | 8,5 mA |
| Tempo di accensione tipico | 20 µs |
| Tempo di disinserzione tipico | 100 µs |
| Segnalazione stato | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Frequenza di trasmissione | 500 Hz |
Dati d'uscita
| Tensione nominale in uscita | 48 V DC |
|---|---|
| Range tensione d'uscita | 4 V DC ... 48 V DC |
| Corrente di carico permanente | 100 mA |
| Caduta di tensione alla max. corrente limite permanente | 0,9 V |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Generalità
| Tensione di prova ingresso/uscita | 3,5 kV AC |
|---|---|
| 3,5 kV AC | |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| EN 50178 | |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
ETIM for 2948908 Relè (EC001504)
Nome caratteristica
Valore caratteristica
Nome caratteristicatensione d'ingresso (EF003840)
Valore caratteristica19.2 V
Nome caratteristicatipo di tensione d'ingresso (EF003033)
Valore caratteristicaDC
Nome caratteristicatensione d'uscita (EF003933)
Valore caratteristica4 V
Nome caratteristicatipo di tensione d'uscita (EF008222)
Valore caratteristicaDC
Nome caratteristicacorrente d'esercizio nominale Ie (EF001443)
Valore caratteristica0.1 A
Nome caratteristicatipo di uscita digitale (EF003601)
Valore caratteristicaelettronico
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì
