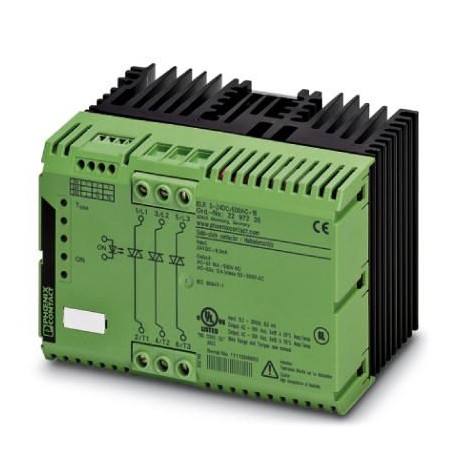

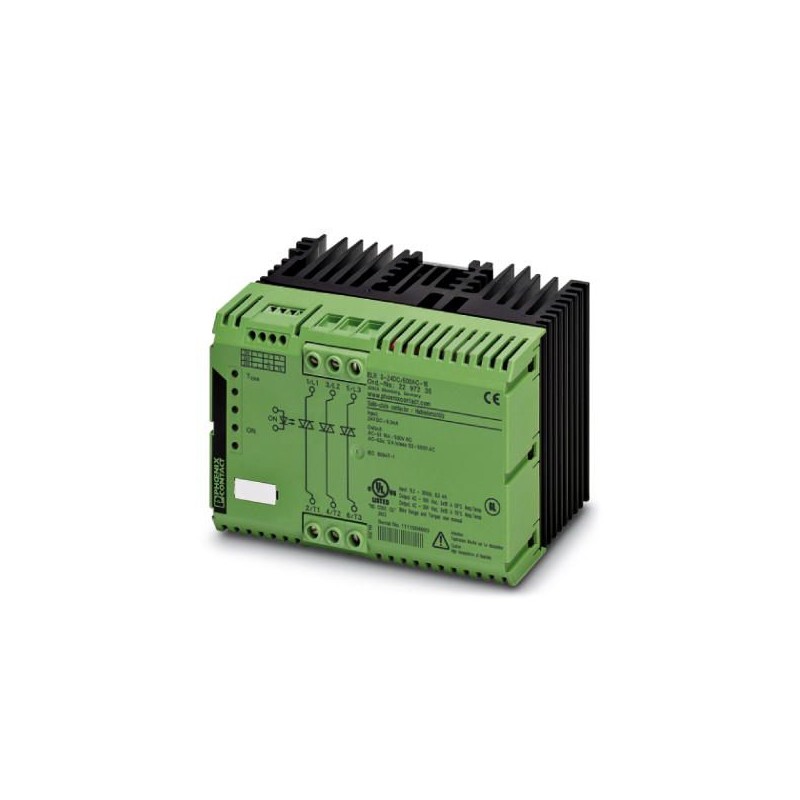

ELR 3- 24DC/500AC-16 2297235 PHOENIX CONTACT Protezione dei semiconduttori
ELR 3- 24DC/500AC-16
2297235
PHOENIX_CONTACT
Protezione dei semiconduttori
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2297235 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7213 - |
| Pagina catalogo | Pagina 43 (C_5_2017) |
| GTIN | 4046356175593 |
| Peso per pezzo (confezione esclusa) | 1.801,700 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Dati di ingresso
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
|---|---|
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Intervallo di tensione di attivazione | 19,2 V DC ... 30 V DC |
| Range di tensione riferito a UC | 0,8 ... 1,25 |
| Corrente di lavoro di dimensionamento IC | 8,3 mA |
| Soglia di commutazione | 9,6 V (Segnale "0") |
| 19,2 V (Segnale "1") | |
| Circuito di protezione | Prot. contro inversione polarità Diodo soppressore |
| Prot. contro le sovratensioni | |
| Segnalazione stato | LED giallo |
| Segnalazione di errore | LED rosso |
dati di uscita
| Denominazione uscita | Uscita AC |
|---|---|
| Tens. di esercizio di dimensionam. Ue | 500 V AC |
| Range tensioni di esercizio | 48 V AC ... 575 V AC |
| Range della corrente di carico | 100 mA ... 16 A (vedere derating) |
| Corrente di esercizio con AC-51 | 16 A |
| Corrente di esercizio con AC-53a | 12 A |
| Corrente di dispersione | 6 mA |
| Tensione residua | < 1,5 V |
| Corrente impulsiva | 300 A (t = 10 ms) |
| Nome protezione | circuito RCV |
Dati di collegamento del circuito di comando
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di collegamento circuito di carico
| Denominazione collegamento | Circuito di carico |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M4 |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
| Sezione conduttore AWG | 20 ... 6 |
Generalità
| Tensione di prova ingresso/uscita | 5 kVeff |
|---|---|
| Frequenza di commutazione | ≤ 10 Hz |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Indicazione per il montaggio | affiancabile con distanza = 40 mm |
| Funzionamento | 100 % ED |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Grado di protezione | IP20 |
Dati UL
| SCCR | 5 kA (50 A RK5 (standard fault) fuse) |
|---|---|
| FLA | 16 A (at 500 V, AC Resistance) |
| 16 A (at 500 V, AC General USE) | |
| 16 A (at 500 V, AC Resistance Air Heating) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297235-ELR 3- 24DC/500AC-16 | 120 Kbytes |
|
