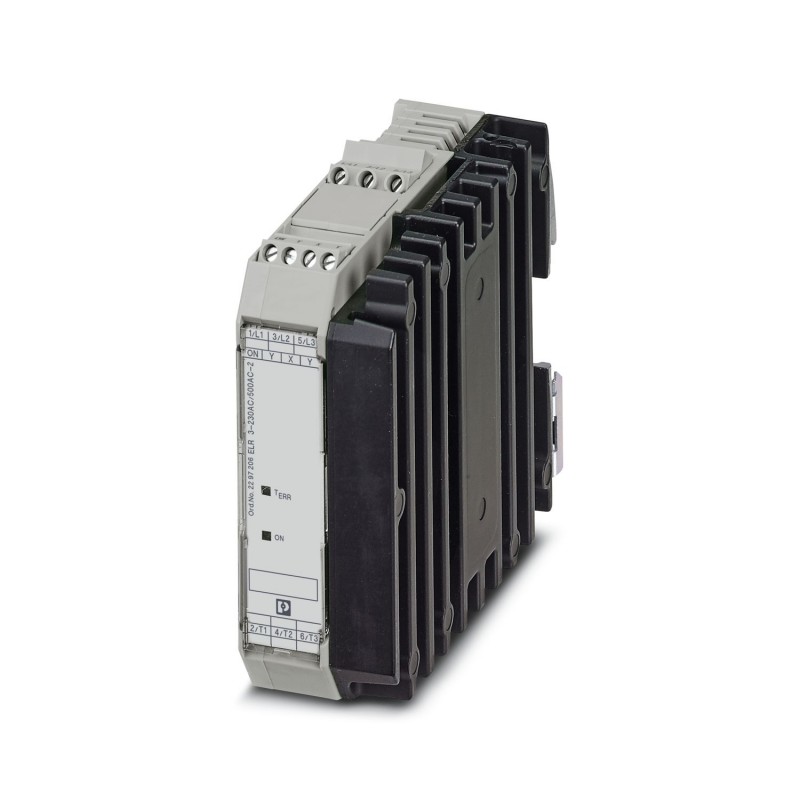

ELR 3-230AC/500AC- 2 2297206 PHOENIX CONTACT Protezione dei semiconduttori
ELR 3-230AC/500AC- 2
2297206
PHOENIX_CONTACT
Protezione dei semiconduttori
Contattore a semiconduttore trifase con ingresso 230 V AC, corrente di uscita 2 A, interruttore a tensione zero, opzionalmente con fusibile termico
Protezione dei semiconduttori trifase con ingresso 230 V AC, corrente d'uscita 2 A, interruttore a tensione zero, su richiesta con fusibile termico
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Protezione dei semiconduttori |
| Funzionamento | 100 % ED |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Numero fasi | 3 |
| Frequenza di commutazione | ≤ 1 Hz |
| Tensione di prova (Ingresso/uscita) | 5 kVeff(50 Hz, 60 s) |
| Frequenza di commutazione | ≤ 1 Hz |
| Caratteristiche di isolamento | |
| Tensione di isolamento nominale | 500 V |
| Tensione impulsiva di dimensionamento | 6 kV |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Caratteristiche di isolamento tra la tensione di ingresso di comando verso il circuito principale | Isolamento di base |
| Controllo | |
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
| frequenza di rete | 50 Hz |
| 60 Hz | |
| Tensione di lavoro di dimensionamento UC | 230 V AC |
| Intervallo di tensione di attivazione | 92 V AC ... 253 V AC |
| Range di tensione riferito a UC | 0,4 ... 1,1 |
| 0,4 ... 1,1 | |
| Corrente di lavoro di dimensionamento IC | 12,5 mA |
| Soglia di commutazione | 48 V AC (Segnale "0") |
| 96 V AC (Segnale "1") | |
| Circuito di protezione | Prot. contro le sovratensioni; Varistore |
| Segnalazione di errore | LED rosso |
| Segnalazione stato | LED (giallo) |
| Uscita AC | |
| Tens. di esercizio di dimensionam. Ue | 500 V AC |
| Range tensioni di esercizio | 48 V AC ... 575 V AC |
| Corrente di esercizio con AC-51 | 2 A |
| Corrente di esercizio con AC-53a | 2 A |
| Tensione d'interdizione di punta | 1200 V |
| frequenza di rete | 40 Hz ... 100 Hz |
| Range della corrente di carico | 100 mA ... 2 A (vedere derating) |
| Corrente di dispersione | 6 mA |
| Tensione residua | < 1,5 V |
| Corrente impulsiva | 200 A (t = 10 ms) |
| Integrale di carico limite | 250 A2s |
| Circuito di protezione | circuito RCV |
| Limitazione sovratensione | > 575 V AC |
| Circuito di comando | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Circuito di carico | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Segnalazione stato | LED (giallo) |
| Segnalazione di errore | LED rosso |
| Larghezza | 40 mm |
| Altezza | 99 mm |
| Profondità | 114,5 mm |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 70 °C |
| Omologazione UL | |
| Certificato | NMFT.E323771 |
| NRNT.E172140 | |
| Dati UL | |
| SCCR | 5 kA (20 A RK5 (standard fault) fuse) |
| FLA | 2 A (at 500 V, AC Resistance) |
| 2 A (at 500 V, AC General USE) | |
| 2 A (at 500 V, AC Resistance Air Heating) | |
| Norme / Disposizioni | |
| Norme/Disposizioni | DIN EN 50178 |
| EN 60947 | |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile con distanza = 20 mm |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2297206-ELR 3-230AC/500AC- 2 | 117 Kbytes |
|
