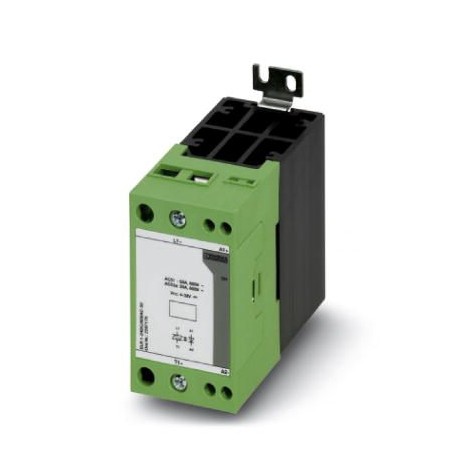

ELR 1- 24DC/600AC-50 2297170 PHOENIX CONTACT Protezione dei semiconduttori
ELR 1- 24DC/600AC-50
2297170
PHOENIX_CONTACT
Protezione dei semiconduttori
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2297170 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7124 - |
| Pagina catalogo | Pagina 49 (C_5_2017) |
| GTIN | 4046356132046 |
| Peso per pezzo (confezione esclusa) | 413,800 g |
| Numero tariffa doganale | 85362010 |
| Paese di origine | MT (Malta) |
| Larghezza | 45 mm |
|---|---|
| Altezza | 103 mm |
| Profondità | 103 mm |
| Temperatura ambiente (esercizio) | -30 °C ... 70 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
Dati di ingresso
| Denominazione ingresso | Ingresso di controllo |
|---|---|
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Intervallo di tensione di attivazione | 4 V DC ... 32 V DC |
| Corrente di lavoro di dimensionamento IC | ca. 12 mA |
| Soglia di commutazione | ≤ 1 V DC (Segnale "0") |
| ≥ 4 V DC (Segnale "1") | |
| Frequenza di trasmissione | 25 Hz |
| Indicazione tensione di esercizio | LED verde |
dati di uscita
| Denominazione uscita | Uscita carico |
|---|---|
| Range tensioni di esercizio | 42 V AC ... 660 V AC |
| Range della corrente di carico | 150 mA ... 50 A (vedere derating) |
| Corrente di esercizio con AC-51 | 50 A |
| Corrente di esercizio con AC-53a | 30 A |
| Corrente di dispersione | < 3 mA (in modalità off) |
| Tensione residua | < 1,6 V |
| Corrente impulsiva | 1900 A (t = 10 ms) |
| Nome protezione | circuito RCV |
Generalità
| Tensione di prova ingresso/uscita | 4 kVeff |
|---|---|
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Indicazione per il montaggio | affiancabile con distanza ≥ 22,5 mm |
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,5 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 4 mm² |
| Sezione conduttore AWG | 20 ... 14 |
| Denominazione collegamento | Circuito di carico |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M5 |
| Sezione conduttore rigida | 4 mm² ... 25 mm² |
| Sezione conduttore flessibile | 4 mm² ... 25 mm² |
| Sezione conduttore AWG | 12 ... 3 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 61000-4-6 | |
| EN 55011 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297170-ELR 1- 24DC/600AC-50 | 118 Kbytes |
|
