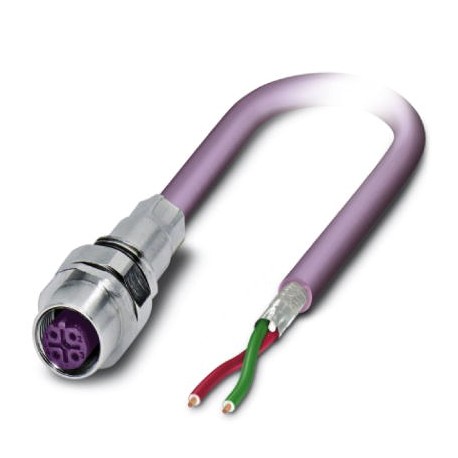

SACCEC-M12FSB-2CON-M16/1,0-910 1525607 PHOENIX CONTACT Connettore da incasso sistema bus
SACCEC-M12FSB-2CON-M16/1,0-910
1525607
PHOENIX_CONTACT
Connettore da incasso sistema bus
Conect. spina. essere apar. parete frontale, 2 poli senza alogeni, rosso lilla RAL 4001, schermato, collegamento femmina, diritto, M12, codifica: B, un'estremità libera del cavo, Montaggio frontale, M16 x 1,5, PROFIBUS, lunghezza del cavo: 1 m, PROFIBUS, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) Codice articolo: 1239887
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1525607 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQCEB - |
| Pagina catalogo | Pagina 426 (C_2_2017) |
| GTIN | 4046356022347 |
| Peso per pezzo (confezione esclusa) | 84,700 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 60 V |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| N. poli | 2 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | B - inverso |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Tensione di prova | 2500 V |
| Collegamento | PROFIBUS |
| Cicli di manovra | > 100 |
| Tipo di montaggio | Montaggio anteriore M16 x 1,5 con dado |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PROFIBUS |
|---|---|
| Tipo cavo (sigla) | 910 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Tipo di segnale/categoria | PROFIBUS |
| Struttura cavo | 1x2xAWG24/19 |
| Sezione conduttore | 2x 0,25 mm² (Linea del segnale) |
| Linea segnale AWG | 24 |
| Struttura conduttore segnale linea | 19x 0,13 mm |
| Diametro cavo incluso isolamento | 2,55 mm ±0,07 mm |
| Colori filo | rosso, verde |
| Cordatura intera | 2 conduttori con 2 riempitori verso l’anima |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | viola RAL 4001 |
| Diametro esterno cavo D | 7,8 mm ±0,2 mm |
| Raggio di piegatura minimo, fisso | 40 mm |
| Raggio di piegatura minimo, mobile | 65 mm |
| Numero dei cicli di piegatura | 4000000 |
| Raggio di piegatura | 65 mm |
| Corsa di posizionamento | 4,5 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 3 m/s² |
| Peso del cavo | 90 kg/km |
| Guaina esterna, materiale | PUR |
| Riempitore materiale | PP |
| Materiale isolamento fili | Foam-Skin PP |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 5 GΩ*km |
| resistenza del conduttore | ≤ 78,6 Ω/km |
| Capacità linea | nom. 30 pF/m |
| Impedenza caratteristica | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Attenuazione | ≤ 0,049 dB/m (con 16 MHz) |
| Tensione nominale cavo | 30 V |
| Tensione di prova filo/filo | 1500 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 1500 V (50 Hz, 1 min) |
| Resistenza alla fiamma | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1-2 | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma IEC 60754-1 | |
| Altra resistenza | non aderente |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -30 °C ... 80 °C (cavi, posa mobile) | |
| ≤ 70 °C (Cavo, inserto catene portacavi) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo (EF000536) | 1 mm |
| tipo di contatto a innesto, lato esterno (EF005528) | senza |
| modo di montaggio (EF000003) | montaggio frontale |
| materiale della scatola (EF001596) | altro |
| materiale isolante del conduttore (EF000061) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -25 °C |
| tensione nominale (EF000228) | 48 V |
| con collegamento schermato (EF002535) | Sì |
| filettatura a vite (EF012303) | M12 |
| sezione del filo (EF000018) | 0.22 mm² |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1525607-SACCEC-M12FSB-2CON-M16/1,0-910 | 150 Kbytes |
|
