Visualizza ingrandito

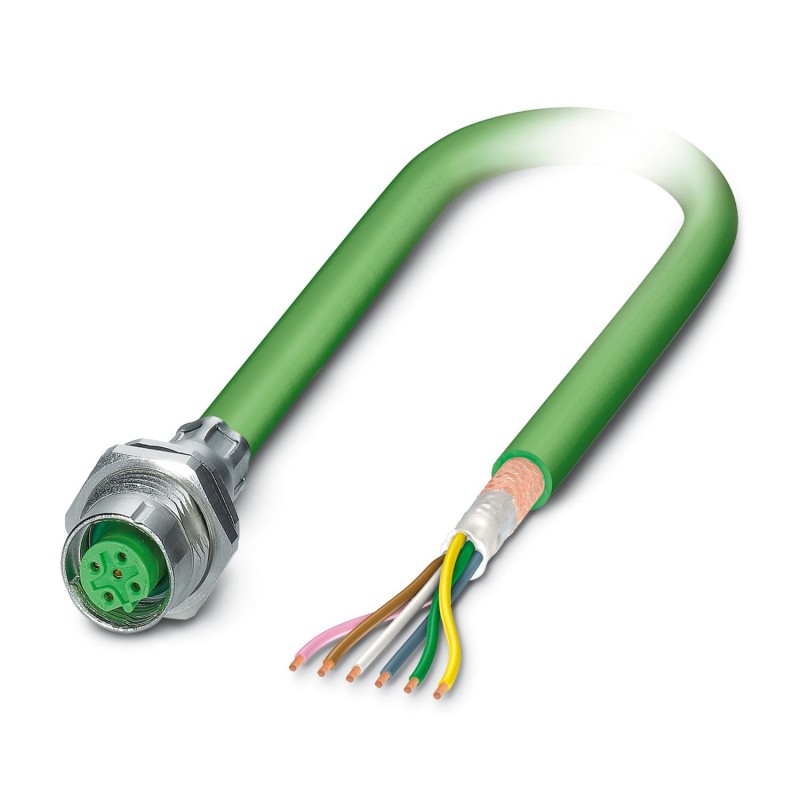

SACCBP-M12FSB-5CON-M16/1,0-900 1534559 PHOENIX CONTACT Connettore da incasso sistema bus
SACCBP-M12FSB-5CON-M16/1,0-900
1534559
PHOENIX_CONTACT
Connettore da incasso sistema bus
Conect. spina. essere apar. parete per poster, INTERBUS (16 MBit/s), 5 poli, PUR senza alogeni, verde RAL 6017, schermato, montaggio incorporato femmina, diritto, M12-SPEEDCON, codifica: B, estremità cavo libera, montaggio posteriore, M16 x 1,5, collegamento cavo, lunghezza cavo: 1 m, INTERBUS, prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) codice articolo: 1239944
Connettore per apparecchi posteriore, INTERBUS (16 MBit/s), 5-poli, PUR senza alogenati, verde RAL 6017, schermata, Femmina, diritto, M12-SPEEDCON, codifica: B, su estremità conduttore libera, Montaggio posteriore, M16 x 1,5, Collegamento del cavo, lunghezza cavo: 1 m, INTERBUS, Prodotto alternativo secondo RoHS II senza eccezione 6c (Pb < 0,1 %) cod. art.: 1239944
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Nota per il funzionamento | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
| Istruzioni per l’ordine: | Il controdado è compreso nel volume di consegna |
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose. |
| • AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato. | |
| • AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. | |
| • I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici. | |
| • Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali. | |
| • I prodotti confezionati non vanno manipolati o aperti in modo errato. | |
| • Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products). | |
| • In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente. | |
| • Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa | |
| • Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa. | |
| • Osservare i rispettivi dati tecnici. Le indicazioni sono riportate nei seguenti punti: o Sul prodotto o Sull'etichetta della confezione o Nella documentazione fornita o Im Web phoenixcontact.com/products alla voce del prodotto | |
| • Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact | |
| • Non chiudere i connettori non collegati con un cappuccio di sicurezza. Gli accessori adatti al prodotto sono indicati nell'area accessori dell'articolo in rete sotto phoenixcontact.com/products | |
| • Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente. | |
| • Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12). | |
Montaggio
| Tipo di montaggio | Montaggio posteriore M16 x 1,5 con dado piatto |
| Nota per il montaggio | con dado piatto |
Caratteristiche articolo
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Tipo sensore | INTERBUS |
| Numero di poli | 5 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | B |
| Tipo di filettatura | M12 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 13 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
Indicazioni materiale
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | FKM |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Ottone, nichelato |
| Guaina esterna, materiale | PUR |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 1,5 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A (Connettore maschio/femmina secondo IEC 61076-2-101, attenersi ai dati tecnici del cavo) |
| Tensione di prova | 2500 V |
| Mezzo trasmissivo | Rame |
Dati di collegamento
| Connessione conduttori | |
| Collegamento | Collegamento del cavo |
| Tipo di connessione del contatto | Femmina |
| Coppia di serraggio | 2 Nm ... 3 Nm (Lato di montaggio) |
Caratteristiche meccaniche
| Dati meccanici | |
| Cicli di manovra | > 100 |
Connettori
| Connessione 1 | |
| Struttura testa | Femmina |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Tipo di bloccaggio testa | SPEEDCON |
| Codifica | B |
| Connessione 2 | |
| Struttura testa | estremità conduttore libera |
Cavo / linea
| Lunghezza cavo | 1 m |
| INTERBUS [900] | |
| Disegno quotato |  |
| Peso della linea | 70 kg/km |
| Numero di poli | 6 |
| Schermato | sì |
| Tipo di cavo | INTERBUS [900] |
| Struttura conduttore | 3 x 2 x 0,22 mm² |
| Velocità del segnale | 0,66 c |
| Struttura conduttore segnale linea | 32x 0,10 mm |
| Linea segnale AWG | 24 |
| Sezione del conduttore | 3x 2x 0,22 mm² |
| Diametro esterno conduttore | 8,00 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | verde pallido RAL 6017 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PE |
| Conduttore singolo, colore | giallo-verde, marrone-bianco, rosa-grigio |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 3 coppie verso l’anima |
| Resistenza di isolamento | ≥ 5 GΩ*km |
| Resistenza accoppiamento | < 250,00 mΩ/m (con 30 MHz) |
| Resistenza del doppino | ≤ 159,80 Ω/km |
| Impedenza caratteristica | 120 Ω ±20 % (fino a 64 kHz) |
| 100 Ω ±15 % (con 1 MHz) | |
| Capacità linea | ≤ 60 nF/km (a 800 Hz) |
| Tensione nominale cavi | 250 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 1500 Veff |
| Tensione di prova filo/schermatura | 1000,00 Veff |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 15 x D |
| Raggio di piegatura minimo, fisso | 60 mm |
| Raggio di piegatura minimo, mobile | 120 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000000, Raggio di piegatura: 120 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 1,6 m/s, Accelerazione: 3,2 m/s² |
| Attenuazione paradiafonica (NEXT) | ≥ 61 dB (fino a 772 kHz) |
| ≥ 59 dB (con 1 MHz) | |
| ≥ 55 dB (con 2 MHz) | |
| ≥ 50 dB (con 4 MHz) | |
| ≥ 46 dB (con 8 MHz) | |
| ≥ 44 dB (con 10 MHz) | |
| ≥ 41 dB (con 16 MHz) | |
| ≥ 40 dB (con 20 MHz) | |
| Attenuazione schermatura | ≤ 15 dB/km (fino a 256 kHz) |
| ≤ 24 dB/km (fino a 772 kHz) | |
| ≤ 27 dB/km (con 1 MHz) | |
| ≤ 52 dB/km (con 4 MHz) | |
| ≤ 84 dB/km (con 10 MHz) | |
| ≤ 112 dB/km (con 16 MHz) | |
| ≤ 119 dB/km (con 20 MHz) | |
| Resistenza alla fiamma | a norma VDE 0472, Parte 4, tipo di prova B |
| secondo IEC 60332-1 | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -30 °C ... 70 °C (Cavi, posa mobile) | |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP67 (nello stato installato) |
| IP65 (nello stato installato) | |
| IP65/IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 85 °C (senza azionamento meccanico) | |
Normative e prescrizioni
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo (EF000536) | 1 mm |
| tipo di contatto a innesto, lato esterno (EF005528) | senza |
| modo di montaggio (EF000003) | montaggio sul retro |
| materiale della scatola (EF001596) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -25 °C |
| tensione nominale (EF000228) | 48 V |
| con collegamento schermato (EF002535) | Sì |
| filettatura a vite (EF012303) | M12 |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1534559-SACCBP-M12FSB-5CON-M16/1,0-900 | 165 Kbytes |
|
