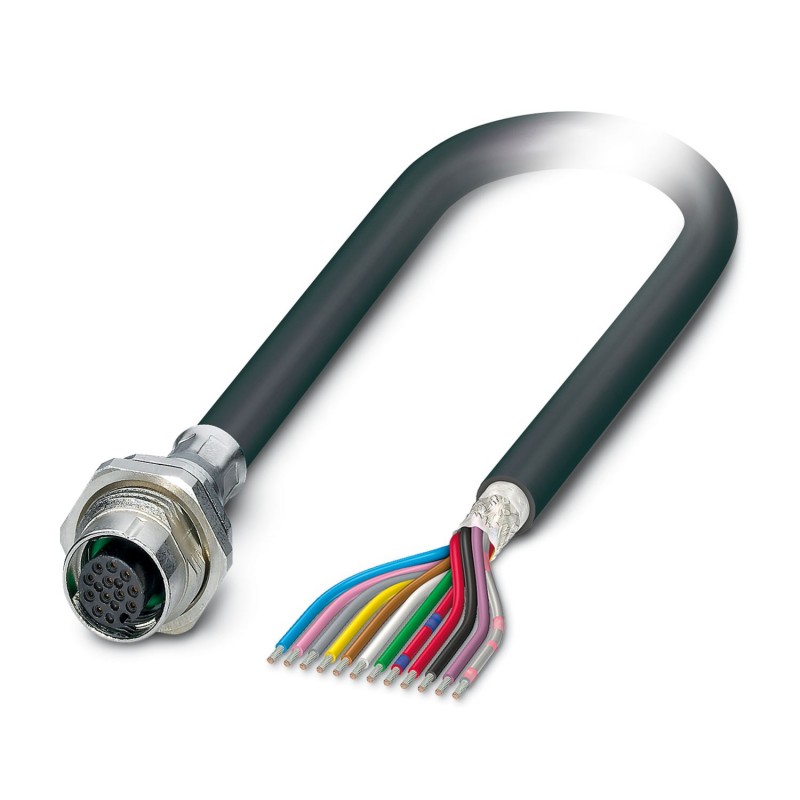

SACCBP-FS-12CON-M16/2,0-PVCSCO 1442191 PHOENIX CONTACT Connettore da incasso
SACCBP-FS-12CON-M16/2,0-PVCSCO
1442191
PHOENIX_CONTACT
Connettore da incasso
Conect. spina. essere apar. poster da parete., Universale, 12 poli, PVC/PVC, nero RAL 9005, schermato, Montaggio incorporato femmina, diritto, M12-SPEEDCON, codifica: A , estremità cavo libera, Montaggio posteriore, M16 x 1,5, Collegamento cavo, lunghezza cavo: 2 m, 0,14 mm², PVC nero, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) Codice articolo: 1239766
Connettore per apparecchi posteriore, Universale, 12-poli, PVC/PVC, nero RAL 9005, schermata, Femmina, diritto, M12-SPEEDCON, codifica: A, su estremità conduttore libera, Montaggio posteriore, M16 x 1,5, Collegamento del cavo, lunghezza cavo: 2 m, 0,14 mm2, PVC nero, Prodotto alternativo secondo RoHS II senza eccezione 6c (Pb < 0,1 %) cod. art.: 1239766
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il funzionamento | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
| Istruzioni per l’ordine: | Il controdado è compreso nel volume di consegna |
| Tipo di montaggio | Montaggio posteriore M16 x 1,5 Filettatura con dado piatto |
| Nota per il montaggio | Filettatura con dado piatto |
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Tipo sensore | Universale |
| Numero di poli | 12 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | A |
| Tipo di filettatura | M12 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 09 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | FKM |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Guaina esterna, materiale | PVC |
| Materiale conduttore | Filo Cu stagnato |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V |
| Corrente nominale IN | 1,5 A |
| Resistenza del conduttore max. | 142 Ω/km |
| Connessione conduttori | |
| Collegamento | Collegamento del cavo |
| Tipo di connessione del contatto | Femmina |
| Sezione conduttore | 6x 2x 0,14 mm² |
| Coppia di serraggio | 3 Nm ... 4 Nm (Lato di montaggio) |
| Dati meccanici | |
| Cicli di manovra | > 100 |
| Connessione 1 | |
| Struttura testa | Femmina |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Tipo di bloccaggio testa | SPEEDCON |
| Codifica | A |
| Connessione 2 | |
| Struttura testa | estremità conduttore libera |
| Lunghezza cavo | 2 m |
| Tipo di cavo | PVC nero |
| Sigla | PVC |
| Tipo di segnale/categoria | Universale |
| Diametro esterno conduttore | 7,00 mm ±0,03 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | nero RAL 9005 |
| Diametro filo con guaina isolante | 1 mm ±0,05 mm |
| Conduttore singolo, colore | bianco-marrone, verde-giallo, grigio-rosa, blu-rosso, nero-viola, grigio/rosa-rosso/blu |
| Sezione delle linee | 6x 2x 0,14 mm² |
| Guaina interna materiale | PVC |
| Materiale conduttore | Filo Cu stagnato |
| Struttura conduttore segnale linea | 18x 0,10 mm |
| Materiale isolamento fili | PVC |
| Isolamento spessore parete | 0,21 mm |
| Cordatura intera | 6 paia intorno ai riempitori verso l'anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 1500 V AC |
| Resistenza linea | 142 Ω/km (a 20 °C) |
| Raggio di piegatura minimo, posa fissa | 42 mm |
| Raggio di piegatura minimo, posa mobile | 105 mm |
| Resistenza all'olio | a norma DIN EN 60811-404 |
| Resistenza alla fiamma | IEC 60332-1-2, IEC 60332-1, FT1, VW-1 |
| Altra resistenza | Resistenza all'idrolisi e ai microbi a norma VDE 0282 parte 10 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (cavi, posa fissa) |
| -25 °C ... 85 °C (Cavi, posa mobile) |
| Condizioni ambientali | |
| Grado di protezione | IP67 (nello stato installato) |
| IP65 (nello stato installato) | |
| IP65/IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 85 °C (senza azionamento meccanico) | |
| -25 °C ... 85 °C (Cavi, posa mobile) | |
| -40 °C ... 85 °C (cavi, posa fissa) | |
| Resistenza all'olio | a norma DIN EN 60811-404 |
| Resistenza alla fiamma | IEC 60332-1-2, IEC 60332-1, FT1, VW-1 |
| Resistenza all'olio | a norma DIN EN 60811-404 |
| Altra resistenza | Resistenza all'idrolisi e ai microbi a norma VDE 0282 parte 10 |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 12 |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 1.5 A |
| temperatura ambiente (EF002386) | -25 °C |
| tensione nominale (EF000228) | 30 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale della scatola (EF001596) | materiale sintetico |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
