PHOENIX_CONTACTConnessione di dispositivi di campoSACC-E-FS-5CON-M16/0,5 SCO 1520039 PHOENIX CONTACT Connettore da incasso

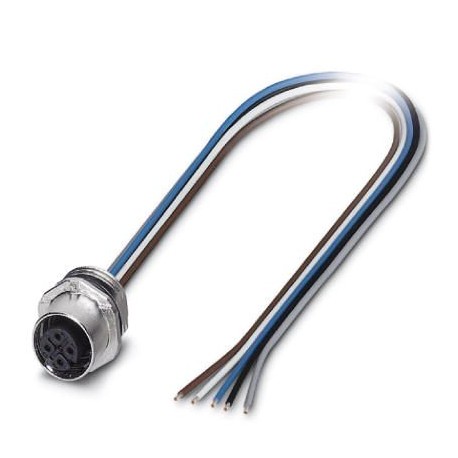

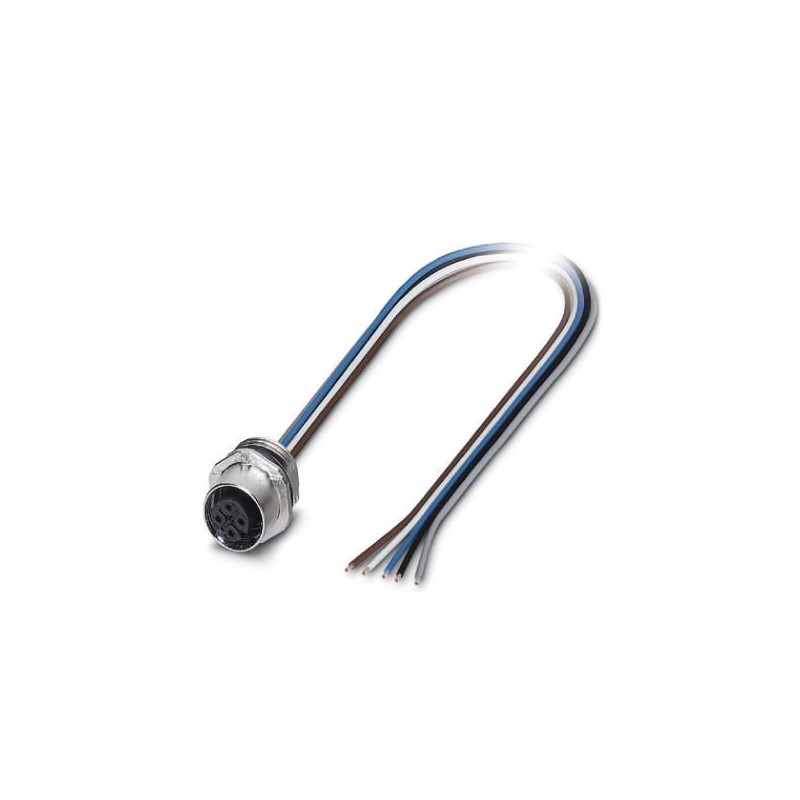

PHOENIX_CONTACT SACC-E-FS-5CON-M16/0,5 SCO 1520039 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SACC-E-FS-5CON-M16/0,5 SCO 1520039 PHOENIX CONTACT Connettore da incasso

Riferimento: SACC-E-FS-5CON-M16/0,5 SCO

Codice: 1520039

Produttore: PHOENIX_CONTACT

Descrizione:

Connettore da incasso
Conect. spina. essere apar. parete frontale, Universale, 5 poli, Montaggio incorporato femmina, diritto, M12-SPEEDCON, A, estremità cavo libera, Montaggio frontale a parete, M16 x 1,5, Fili a trefoli singoli, lunghezza cavo: 0,5 m, 0,34 mm², Filo intrecciato TPE

Categorie:

  • connettori ad innesto > connettore circolare, da incasso (con cavo)
  • PHOENIX_CONTACT > Connessione di dispositivi di campo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 16,58 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione1520039
Pezzi/conf.1 PZ
Sales keyABQCDB -
Pagina catalogoPagina 34 (C_2_2017)
GTIN4046356020121
Peso per pezzo (confezione esclusa)22,400 g
Numero tariffa doganale85444290
Paese di origineDE (Germania)

Dimensioni

Lungh. cavo0,5 m

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 85 °C (connettore / connecttore femmina)
Grado di protezioneIP67

Generalità

NotaI dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s.
Corrente di dimensionamento a 40 ℃4 A
Tensione di dimensionamento60 V
Tensione impulsiva di dimensionamento1,5 kV
N. poli5
Resistenza di isolamento≥ 100 MΩ
CodificaA - standard
Norme/DisposizioniConnettore M12 IEC 61076-2-101
Tipo di segnale/categoriaUniversale
Segnalazione statoNo
Categoria di sovratensioneII
Grado d'inquinamento3
CollegamentoFili singoli
Cicli di manovra> 100
Coppia di serraggio3 Nm ... 4 Nm (Lato di montaggio)
Tipo di montaggioMontaggio anteriore M16 x 1,5

Materiale

Classe di combustibilità a norma UL 94V0
Materiale contattoCuZn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiPA 6.6
Materiale impugnaturePressofuso di zinco, nichelato
Materiale ghieraPressogetto di zinco, nichelato
Materiale guarnizioneFKM

Cavo

Tipo cavoFilo in TPE
Sezione conduttore0,34 mm²
Linea segnale AWG22
Struttura conduttore segnale linea7x 0,25 mm
Diametro cavo incluso isolamento1,2 mm ±0,07 mm
Isolamento spessore parete0,21 mm (Isolamento fili)
Colori filonero, marrone, blu, bianco, grigio
Materiale isolamento filiTPE
Materiale conduttoreFilo Cu stagnato
Norme/disposizioniConnettore M12 IEC 61076-2-101
Resistenza di isolamento≥ 20 MΩ*km
resistenza del conduttore≤ 57,6 mΩ/m
Tensione nominale cavo300 V
Tensione di prova cavo2000 V AC
Temperatura ambiente (esercizio)-40 °C ... 85 °C (cavi, posa fissa)
-25 °C ... 85 °C (cavi, posa mobile)

Normative e prescrizioni

Definizione normaConnettore M12
Norme/DisposizioniIEC 61076-2-101
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1520039 Connettori a innesto (EC003570)

Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica0.5 mm
Nome caratteristicatipo di contatto a innesto, lato esterno (EF005528)
Valore caratteristicasenza
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicamontaggio frontale
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaaltro
Nome caratteristicamateriale isolante del conduttore (EF000061)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica85 °C
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-25 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica60 V
Nome caratteristicacon collegamento schermato (EF002535)
Valore caratteristicaNo
Nome caratteristicafilettatura a vite (EF012303)
Valore caratteristicaM12
Nome caratteristicasezione del filo (EF000018)
Valore caratteristica0.34 mm²
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica100
Nome caratteristicagrado di protezione (IP), montato (EF007466)
Valore caratteristicaaltro
