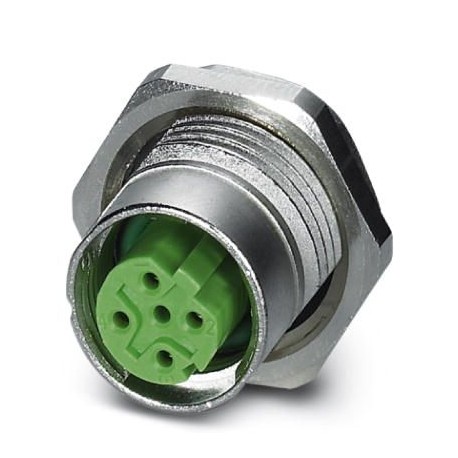

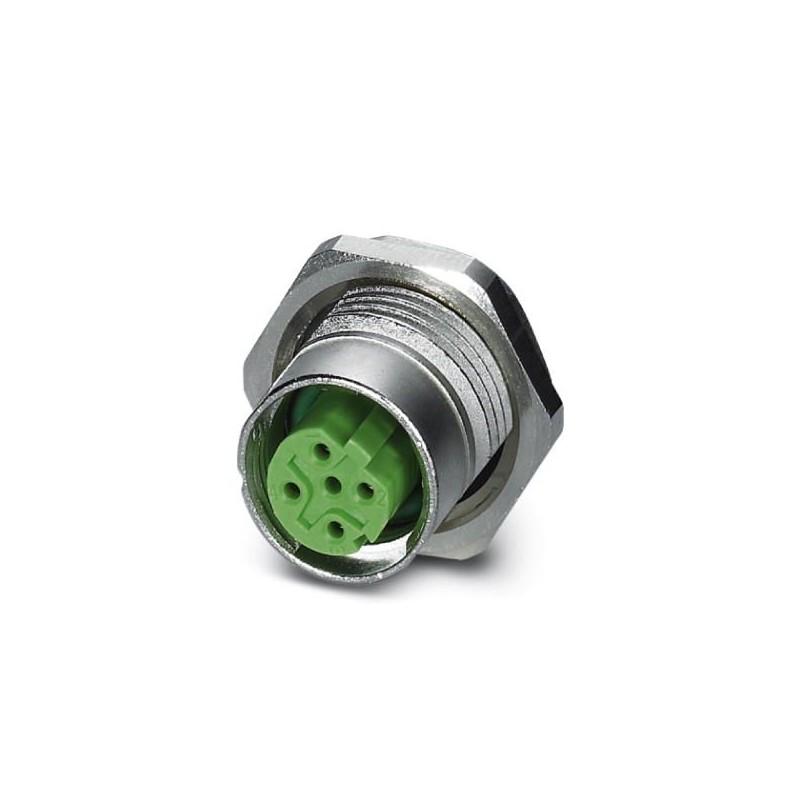

SACC-DSI-FSD-4CON-L180/SH GN 1456569 PHOENIX CONTACT Connettore da incasso
SACC-DSI-FSD-4CON-L180/SH GN
1456569
PHOENIX_CONTACT
20
Connettore da incasso
Montaggio femmina incorporato per sistema bus, con staffa di contatto rossa, 4 poli, SPEEDCON M12, schermato, codifica D, montaggio a parete posteriore/montaggio imbullonato con filettatura M16, con collegamento a saldare diritto
connettori ad innesto > connettore circolare, da incasso (PCB)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1456569 |
|---|---|
| Pezzi/conf. | 20 PZ |
| Sales key | ABQCAB - |
| Quantità di ordinazione minima | 20 PZ |
| Pagina catalogo | Pagina 90 (C_2_2013) |
| GTIN | 4046356617192 |
| Peso per pezzo (confezione esclusa) | 14,195 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (cavi, posa fissa) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 250 V |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | D - Dati |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Codoli |
| Coppia di serraggio | 3 Nm ... 4 Nm (Lato di montaggio) |
| Tipo di montaggio | Montaggio posteriore Pg9 con dado piatto |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto a innesto, lato esterno (EF005528) | femmina (presa) |
| modo di montaggio (EF000003) | montaggio sul retro |
| filettatura a vite (EF012303) | PG9 |
| con collegamento schermato (EF002535) | Sì |
| numero di poli (EF001391) | 4 |
| numero di contatti di controllo (EF012217) | 4 |
| con collegamento PE (EF005600) | No |
| rivestimento scatola (EF001601) | nichelato |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| grado di protezione (IP), montato (EF007466) | IP65/IP67 |
| temperatura ambiente (EF002386) | 70 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| corrente nominale In (EF008250) | 4 A |
| con filettatura (EF003723) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1456569-SACC-DSI-FSD-4CON-L180/SH GN | 131 Kbytes |
|
