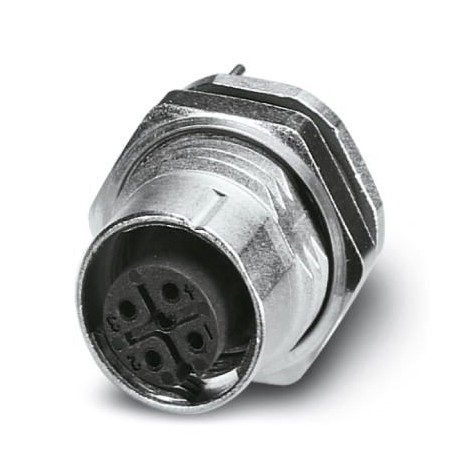

SACC-DSI-FS-5CON-L180/SCO SH 1553019 PHOENIX CONTACT Passaparete
SACC-DSI-FS-5CON-L180/SCO SH
1553019
PHOENIX_CONTACT
20
Passaparete
Femmina di montaggio incorporata per sensori/attuatori, 5 poli, SPEEDCON M12, schermato, codificato A, montaggio a parete posteriore/montaggio a vite, con filettatura Pg9, con attacco di saldatura diritto
Connettore per apparecchi posteriore, 5-poli, Femmina, diritto, M12-SPEEDCON, codifica: A, Montaggio posteriore, Pg9, Codoli, Prodotto alternativo secondo RoHS II senza eccezione 6c (Pb < 0,1 %) cod. art.: 1237424
connettori ad innesto > connettore circolare, da incasso (PCB)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il funzionamento | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
| Istruzioni per l’ordine: | Il controdado è compreso nel volume di consegna |
| Tipo di montaggio | Montaggio posteriore Pg9 con dado piatto |
| Nota per il montaggio | con dado piatto |
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Numero di poli | 5 |
| Schermato | sì |
| Codifica | A |
| Tipo di filettatura | M12 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 12 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Lunghezza pin a saldare | 6 mm |
| 6 mm |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | NBR |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 60 V |
| Corrente nominale IN | 4 A |
| Connessione conduttori | |
| Collegamento | Codoli |
| Tipo di connessione del contatto | Femmina |
| Coppia di serraggio | 2 Nm ... 3 Nm (Lato di montaggio) |
| Dati meccanici | |
| Cicli di manovra | > 100 |
| Connessione 1 | |
| Struttura testa | Femmina |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Tipo di bloccaggio testa | SPEEDCON |
| Codifica | A |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (cavi, posa fissa) |
| -25 °C ... 85 °C (Cavi, posa mobile) |
| Condizioni ambientali | |
| Grado di protezione | IP67 (nello stato installato) |
| IP65 (nello stato installato) | |
| IP65/IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 85 °C (senza azionamento meccanico) | |
| -25 °C ... 85 °C (Cavi, posa mobile) | |
| -40 °C ... 85 °C (cavi, posa fissa) | |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| tipo di contatto a innesto, lato esterno (EF005528) | femmina (presa) |
| numero di poli (EF001391) | 5 |
| numero di contatti di controllo (EF012217) | 5 |
| con collegamento PE (EF005600) | No |
| materiale della scatola (EF001596) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| grado di inquinamento (EF006786) | 3 |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | IP67 |
| temperatura d'esercizio (EF002393) | -25 °C |
| corrente nominale In (EF008250) | 4 A |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1553019-SACC-DSI-FS-5CON-L180/SCO SH | 132 Kbytes |
|
