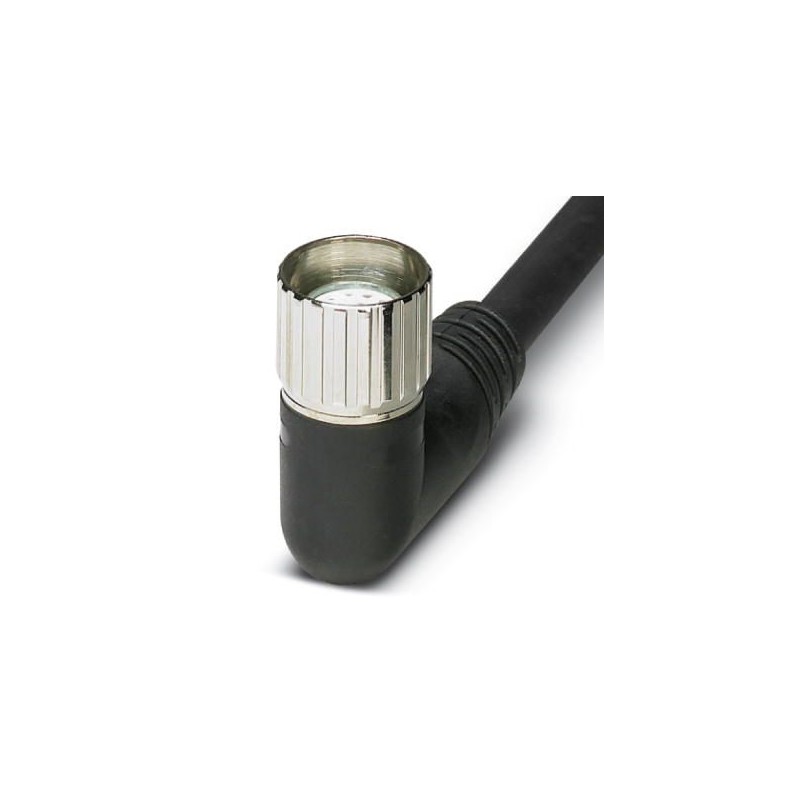

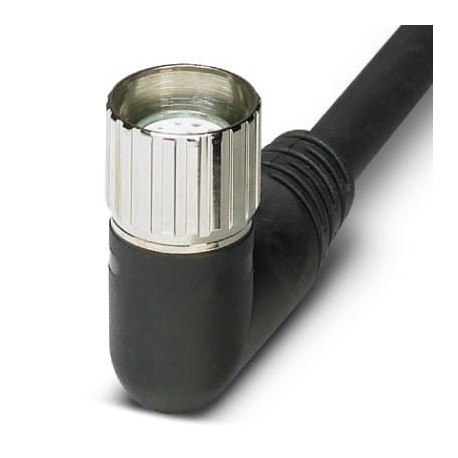

RCK-TWGM/BL16+3/ 5,0PUR SH 1519529 PHOENIX CONTACT Cavo di uscita
RCK-TWGM/BL16+3/ 5,0PUR SH
1519529
PHOENIX_CONTACT
2
Cavo di uscita
Collegamento M23 femmina, 19 poli, a gomito, schermato, con cavo principale schermato, collegato, lunghezza: 5 m
sensori > Cavo sensore-attuatore confezionato
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1519529 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABRDBB - |
| Quantità di ordinazione minima | 2 PZ |
| Pagina catalogo | Pagina 316 (C_2_2017) |
| GTIN | 4017918940140 |
| Peso per pezzo (confezione esclusa) | 1,251 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 48 V AC |
|---|---|
| 60 V DC | |
| N. poli | 19 |
| Tipo di attacco sensore-attuatore | Connettore femmina M12 |
| Nota | La linea principale è pensata per l'impiego su box sensore/attuatore con connessione a innesto M23. |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (connettore / connecttore femmina) |
| -40 °C ... 90 °C (in caso di posa fissa) | |
| -5 °C ... 80 °C (in caso di posa mobile) |
Dati cavo di uscita
| Collegamento | Connessione M23 |
|---|---|
| Lungh. cavo | 5 m |
| Tipo cavo | Cavo di uscita per catena portacavi |
| Sezione linea segnale | 16x 0,5 mm² |
| Linea segnale AWG | 20 |
| Struttura conduttore segnale linea | 64x 0,10 mm |
| Tensione di alimentazione sezione | 3x 1 mm² |
| Tensione di alimentazione AWG | 17 |
| Struttura conduttore tensione di alimentazione | 128x 0,10 mm |
| Diametro esterno | 11,6 mm |
| Cicli di piegatura, massimo | 1500000 |
| Raggio di piegatura | 120 mm |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 2 m/s |
Materiale isolante
| Materiale custodia | PUR |
|---|---|
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Materiale inserti portacontatti lato cavo di uscita | PA |
Piedinatura
| Punto di connessione/polo = pin = colore conduttore | 1 / 4 (A) = 15 = WH |
|---|---|
| 1 / 2 (B) = 7 = GY/PK | |
| 2 / 4 (A) = 5 = GN | |
| 2 / 2 (B) = 4 = RD/BU | |
| 3 / 4 (A) = 16 = YE | |
| 3 / 2 (B) = 8 = WH/GN | |
| 4 / 4 (A) = 3 = GY | |
| 4 / 2 (B) = 14 = BN/GN | |
| 5 / 4 (A) = 17 = PK | |
| 5 / 2 (B) = 9 = WH/YE | |
| 6 / 4 (A) = 2 = RD | |
| 6 / 2 (B) = 13 = YE/BN | |
| 7 / 4 (A) = 11 = BK | |
| 7 / 2 (B) = 10 = WH/GY | |
| 8 / 4 (A) = 1 = VT | |
| 8 / 2 (B) = 18 = GY/BN | |
| 1-8 / 1 (+ 120 V) = 19 = BN | |
| 1-8 / 3 (0 V) = 6 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Cavo
| Tipo cavo | PUR/PVC nero schermato |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | LiYY11Y-HF |
| Sezione conduttore | 16x 0,5 mm² (Linea del segnale) |
| 3x 1 mm² (Tensione di alimentazione) | |
| Linea segnale AWG | 20 |
| Tensione di alimentazione AWG | 17 |
| Struttura conduttore segnale linea | 64x 0,10 mm |
| Struttura conduttore tensione di alimentazione | 128x 0,10 mm |
| Colori filo | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, nero, viola, grigio/rosa, rosso/blu, bianco/verde, marrone/verde, bianco/giallo, giallo/marrone, bianco/grigio, grigio/marrone |
| Cordatura intera | Fili in posizioni twistati |
| Schermatura | Treccia di fili in rame stagnati |
| Guaina esterna, colore | nero intenso RAL 9005 |
| Diametro esterno cavo D | 11,6 mm ±0,3 mm |
| Numero dei cicli di piegatura | 1500000 |
| Raggio di piegatura minima, inserto catene portacavi | 10 x D |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 2 m/s |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu nudo |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 2000 V |
| Caratteristiche particolari | privo di silicone |
| senza sostanze impregnate di vernice | |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 19 |
| lunghezza del cavo (EF000536) | 5 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -5 °C |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1519529-RCK-TWGM/BL16+3/ 5,0PUR SH | 144 Kbytes |
|
