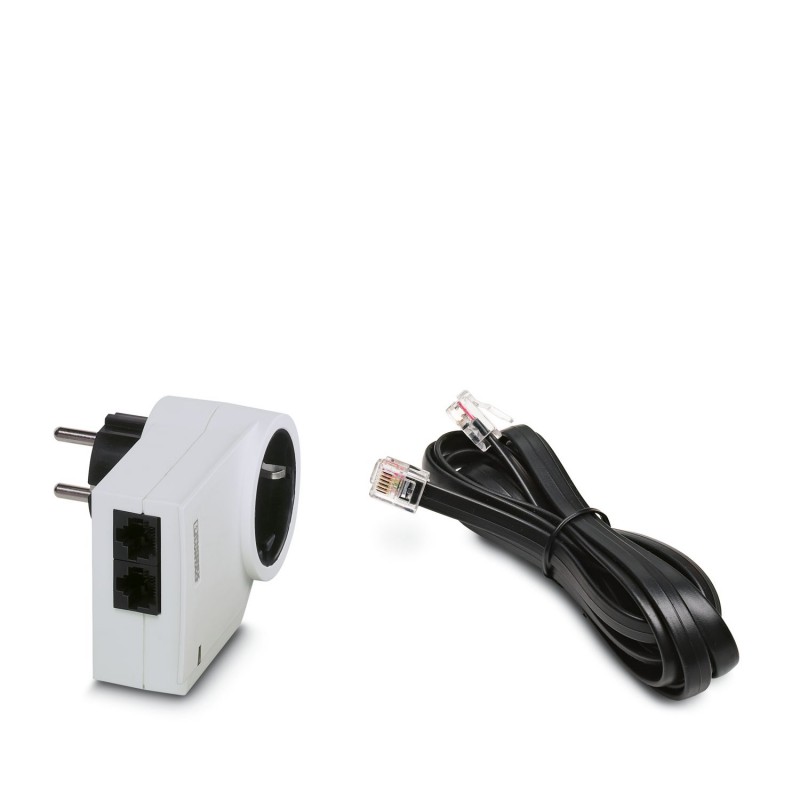

MNT-ISDN D/WH 2882349 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni tipo 3
MNT-ISDN D/WH
2882349
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni tipo 3
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2882349 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1423 - |
| Pagina catalogo | Pagina 56 (C_6_2015) |
| GTIN | 4046356073424 |
| Peso per pezzo (confezione esclusa) | 209,600 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 75 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 75 °C |
Generalità
| Materiale custodia | PA 6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | bianco puro RAL 9010 |
| Specificamente utilizzabile nei Paesi | D, A, NL, E, S, FIN, TR |
| Tipo di montaggio | Inserire nella presa di rete |
| Tipo | Adattatore |
| Direzione di azione | L/N-PE & Signal Line-Earth Ground |
Circuito di protezione alimentatori
| Tipo EN | T3 |
|---|---|
| Tensione nominale UN | 230 V AC |
| Tensione di dimensionamento scaricatore UC(L-N) | 275 V AC |
| Tensione di dimensionamento scaricatore UC(L-PE) | 360 V AC |
| Tensione di dimensionamento scaricatore UC(N-PE) | 360 V AC |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Corrente di carico nom. IL | 16 A (30 °C) |
| Assorbimento di potenza in standby PC | ≤ 1 VA |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Corrente nominale dispersa In(8/20)µs | 3 kA (> 5x) |
| Impulso combinato UOC | 4 kV |
| Livello di protezione Up(L-N) | ≤ 1,2 kV |
| Livello di protezione Up(L-PE) | ≤ 1,5 kV |
| Livello di protezione Up(N-PE) | ≤ 1,5 kV |
| Tempo di eccitazione (L-N) | ≤ 25 ns |
| Tempo di eccitazione (L-PE) | ≤ 100 ns |
| Tempo di eccitazione (N-PE) | ≤ 100 ns |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Prefusibile necessario massimo | 16 A (gG / B / C) |
Collegamento (circuito di protezione alimentazione di corrente)
| Collegamento | Spina/presa con contatto di terra |
|---|---|
| Tipo di collegamento IN | Presa con contatto di protezione |
| Tipo di collegamento OUT | Presa con contatto di protezione |
Circuito di protezione tecnologia informatica
| Tensione di dimensionamento scaricatore UC | 6 V DC |
|---|---|
| Corrente di dimensionamento | 1,5 A (25 °C) |
| Corrente attiva di esercizio ICa UC | 500 µA |
| Corrente conduttori di terra IPE | ≤ 4 µA |
| Resistenza d'isolamento Riso | ≥ 20 kΩ |
| ≤ 1000 MΩ | |
| Corrente nominale dispersa In(8/20)µs (filo-filo) | 650 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 2,5 kA |
| Livello di protezione Up(conduttore-conduttore) | ≤ 65 V (C1 - 1 kV / 500 A) |
| Livello di protezione Up(conduttore-terra) | ≤ 900 V (C2 - 4 kV / 2 kA) |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | tip. 300 kHz |
| Capacità (filo-filo) | tip. 6 nF |
| Capacità (filo-terra) | tip. 5 pF |
| Limitazione di tensione in uscita a 1 kV/µs (filo-filo) | ≤ 10 V |
| Limitazione di tensione in uscita a 1 kV/µs (filo-terra) | ≤ 900 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 20 V |
| Tensione residua con In(conduttore-terra) | ≤ 50 V |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 1 kV / 500 A |
| C3 - 7,5 kV / 100 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 4 kV / 2 kA |
| C3 - 7,5 kV / 100 A | |
| Resistenza alla corrente alternata (conduttore-conduttore) | 1 A - 1 s |
| Resistenza alla corrente alternata (conduttore-terra) | 10 A - 1 s |
| Tempo di reset impulso (conduttore-conduttore) | ≤ 1 ms |
Collegamento (circuito di protezione tecnologia informatica)
| Collegamento | RJ45 |
|---|---|
| Tipo di collegamento IN | Connettore femmina RJ45 |
| Tipo di collegamento OUT | Connettore femmina RJ45 |
Collegamento compensazione potenziale tecnologia informatica
| Collegamento | sopra spina con contatto a terra |
|---|
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130810eCl@ss 8.027130810eCl@ss 9.027130810
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2882349-MNT-ISDN D/WH | 118 Kbytes |
|
