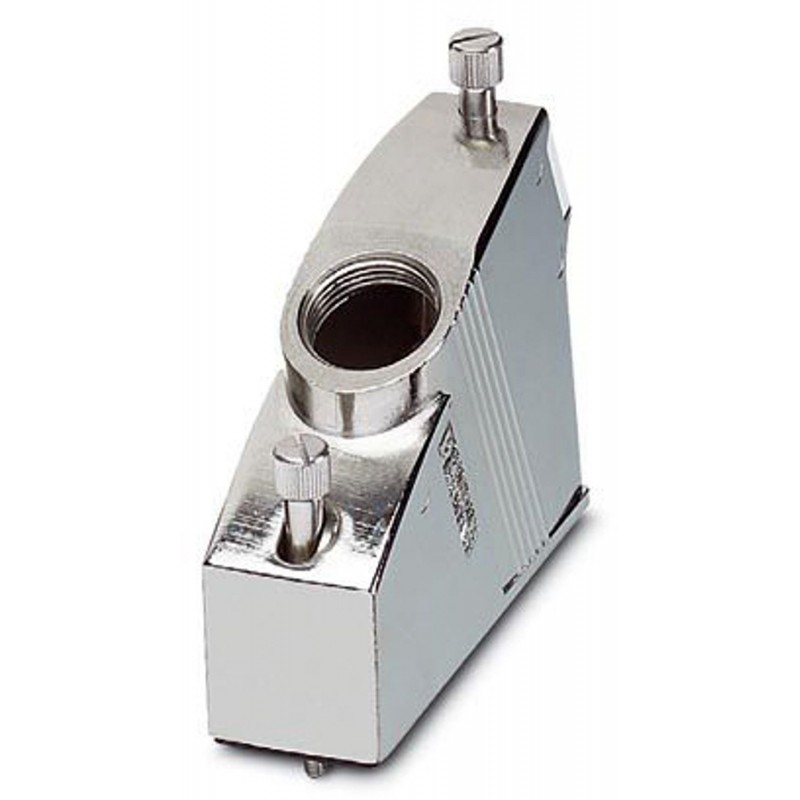

VC-MEMV-T1-R-M20 1886595 PHOENIX CONTACT Custodia
VC-MEMV-T1-R-M20
1886595
PHOENIX_CONTACT
5
Custodia
Custodia aerea, Famiglia di articoli: VARIOCON, costruzione: VC1, materiale della custodia: Zinco pressofuso, colore: nichel. Nell'uso di conduttori in fibra ottica, è necessario considerare i raggi di curvatura del produttore del cavo.
Custodia protettiva, Serie di prodotti: VARIOCON, tipo: VC1, materiale custodia: Pressofuso di zinco, colore: nickel, In caso di impiego di conduttori in fibra ottica, occorre rispettare i raggi di curvatura del produttore del cavo.
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | In caso di impiego di conduttori in fibra ottica, occorre rispettare i raggi di curvatura del produttore del cavo. |
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose. |
| • AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato. | |
| • AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. | |
| • I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici. | |
| • Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali. | |
| • I prodotti confezionati non vanno manipolati o aperti in modo errato. | |
| • Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products). | |
| • In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente. | |
| • Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa | |
| • Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente. | |
| • Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Osservare i rispettivi dati tecnici. Le indicazioni sono riportate nei seguenti punti: o Sul prodotto o Sull'etichetta della confezione o Nella documentazione fornita o Im Web phoenixcontact.com/products alla voce del prodotto | |
| • Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact | |
| • Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products. | |
| • Non chiudere i connettori non collegati con un cappuccio di sicurezza. Gli accessori adatti al prodotto sono indicati nell'area accessori dell'articolo in rete sotto phoenixcontact.com/products | |
| • Utilizzare il connettore solo allo stato completamente innestato. | |
| • Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa. | |
| • Tenere conto del raggio di piegatura minimo del cavo. Posare il cavo senza ritorcerlo. | |
| • Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12). | |
| Tipo di prodotto | Custodia protettiva |
| Tipo di custodia | Custodia protettiva |
| Famiglia di prodotti | VARIOCON |
| Tipo | VC1 |
| Numero uscite cavi | 1 |
| Tipo di collegamento a vite | M20 |
| Schermato | sì |
| Uscita cavo | obliqui |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Coppia di serraggio | 1,2 ... 1,8 Nm |
| Disegno quotato |  |
| Larghezza | 33 mm |
| Altezza | 65 mm |
| Lunghezza | 66 mm |
| Colore | nickel |
| Colore della custodia | grigio |
| Materiale | Zinco pressofuso (Custodia) |
| NBR (O-ring) | |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | EPDM, conduttivo |
| Materiale custodia | Pressofuso di zinco |
| Materiale O-ring | NBR |
| Materiale vite di bloccaggio | Ottone, nichelato |
| Dati meccanici | |
| Tipo di collegamento a vite | M20 |
| Tipo di bloccaggio | Vite |
| Condizioni ambientali | |
| Grado di protezione | IP67 (IEC 60529) |
| IP65/IP66/IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 33 mm |
| altezza (EF000040) | 65 mm |
| profondità (EF000049) | 66 mm |
| tipo di scatola (EF006980) | alloggiamento spina |
| rivestimento scatola (EF001601) | altro |
| posizione della staffa (EF008459) | senza |
| con premistoppa (EF000735) | No |
| tipo di fissaggio del premistoppa (EF012210) | metrico |
| con coperchio a cerniera (EF000117) | No |
| con distanziatore (EF005072) | No |
| con guarnizione di tenuta (EF005610) | No |
| numero di ingressi per conduttori (EF000437) | 1 |
| tipo di bloccaggio (EF000208) | vite |
| temperatura d'esercizio (EF002393) | -40 °C |
| versione EMC (EF001062) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1886595-VC-MEMV-T1-R-M20 | 104 Kbytes |
|
